平头半入耳式单耳声学结构三维数模

项目分类:通讯工具类 发布时间:2021-11-27 ID:421310
  • 平头半入耳式单耳声学结构三维数模
  • 平头半入耳式单耳声学结构三维数模
  • 平头半入耳式单耳声学结构三维数模
  • 平头半入耳式单耳声学结构三维数模

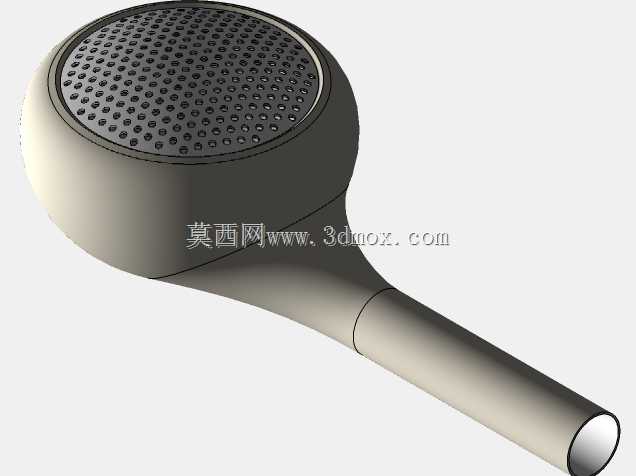

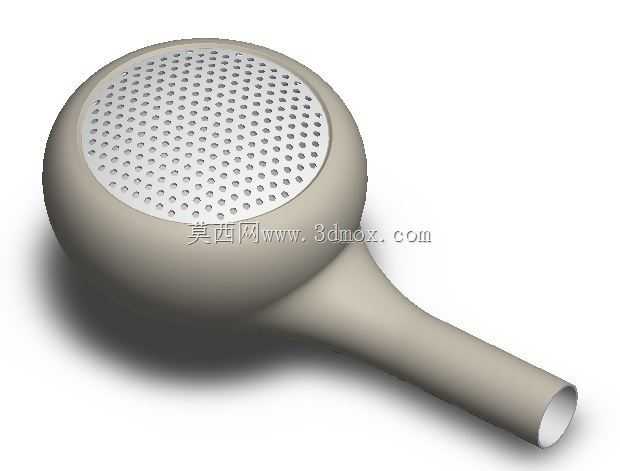

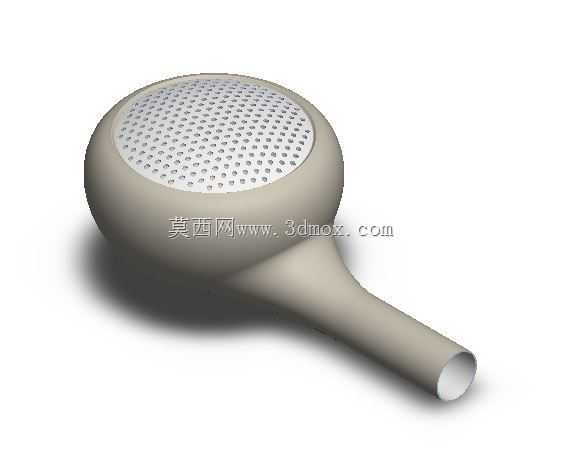

  日常做消费电声结构设计时,这类平头半入耳耳机的结构建模是很常见的练手与量产参考项目,不同于入耳式耳塞需要匹配硅胶套的密封结构,平头塞的出音面直接贴合耳甲腔位置,不需要深入耳道,对结构外轮廓的弧度适配要求更高。先看出音面的网孔阵列,整个圆形出音面采用均匀排布的通孔设计,孔径控制在0.8mm左右,孔间距1.2mm,这类排布一方面要保证出声的通透度,避免孔位过密导致高频衰减,另一方面要兼顾防尘网的粘贴定位,网孔区域的外圈预留0.5mm宽的沉台,用来背胶粘贴防尘尼龙网,沉台深度0.1mm,刚好和0.1mm厚度的防尘网匹配,粘贴后不会出现凸起刮蹭耳廓的问题。耳机的主体腔体采用圆润的球形过渡,最大外径控制在16mm,

  这个尺寸是经过大量人体耳甲腔尺寸采样确定的,过大的话会撑压耳甲腔造成长时间佩戴胀痛,过小则容易出现佩戴滑落的问题,腔体壁厚统一取1.2mm,采用ABS注塑成型的话,这个壁厚可以避免注塑缩痕,同时保证腔体结构强度,跌落1.2米高度到水泥地面不会出现开裂。腔体和出线柄的过渡位置采用大圆角顺滑衔接,圆角半径3mm,这个位置是耳机线拉扯应力最集中的区域,直角过渡很容易出现应力集中导致壳体开裂,大圆角过渡可以分散线材拉扯时的应力,出线柄的内径3.2mm,刚好容纳3mm外径的漆包线外皮,出线位置做内凹的卡位结构,用来固定线卡,避免线材被直接拉扯到内部的发声单元。发声单元的安装位在腔体内部,预留10mm直径的单元安装槽,槽深2.5mm,

  适配常见的10mm动圈单元,单元和腔体之间预留0.2mm的打胶间隙,用来填充密封胶,避免腔体漏音影响低频表现。腔体的合模线设置在球形腔体的最大直径位置,也就是垂直于出线柄轴线的平面上,这个位置的合模线在后续抛光处理时更容易打磨,不会在佩戴接触面上留下合模线的凸起硌耳。从安装边界来看,整个耳机除出线柄外的外轮廓没有尖锐棱角,所有外露边都做了R0.3mm的倒角处理,避免注塑飞边划伤皮肤。这类结构的耳机主要适配日常通勤、办公场景的音频播放需求,不需要深入耳道,长时间佩戴不会有耳道闷胀感,适合对佩戴舒适度要求较高的使用场景,结构设计上没有复杂的卡扣结构,采用超声波焊接合盖,焊接位置设置在腔体中部的止口上,止口宽度0.8mm,焊接筋高度0.

  3mm,超声波焊接后可以保证腔体的密封性,同时生产装配效率更高,不需要额外打胶固定壳体。建模过程中需要重点关注出音网孔的阵列排布一致性,避免出现孔位错位影响外观,同时腔体和出线柄的过渡曲面要保证G2连续,不然注塑出来的壳体表面会有光影不顺的瑕疵,做外观高光处理时缺陷会非常明显。另外在出线柄的末端,做了1mm长的喇叭口过渡,避免线材反复弯折时在出线位置出现断线问题,喇叭口的最大内径4mm,和线材外皮之间预留0.5mm的间隙,方便线材在弯折时有足够的活动空间,减少线材根部的弯折疲劳。
