勃朗宁巴克马克手枪螺纹枪管结构

　　这款螺纹枪管作为手枪的核心功能部件，主要适配巴克马克22型手枪的改装与装配场景，在民用射击运动、枪械配件升级、战术改装等领域有着明确的应用定位。从实际使用场景来看，带螺纹结构的枪管核心作用是为枪口装置提供标准化安装接口，使用者可根据使用需求加装消音器、枪口制退器、消焰器等不同功能的枪口配件，满足射击时的后坐力控制、噪音抑制、枪口焰遮挡等不同使用需求，相比无螺纹的原厂枪管，拓展性有明显提升。

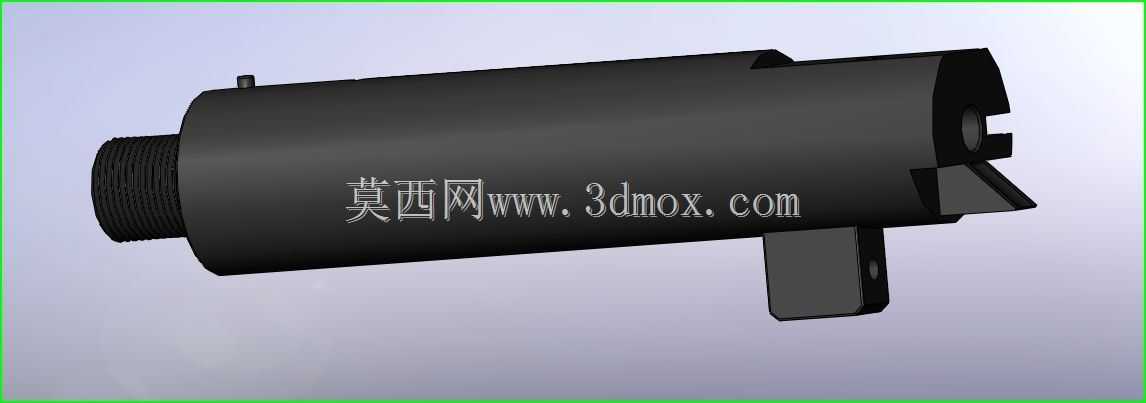

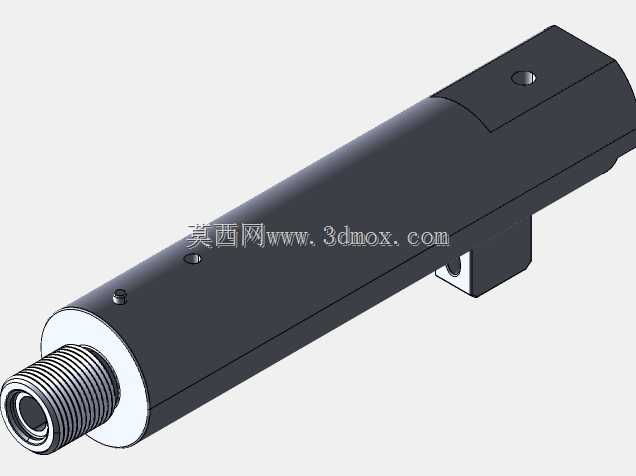

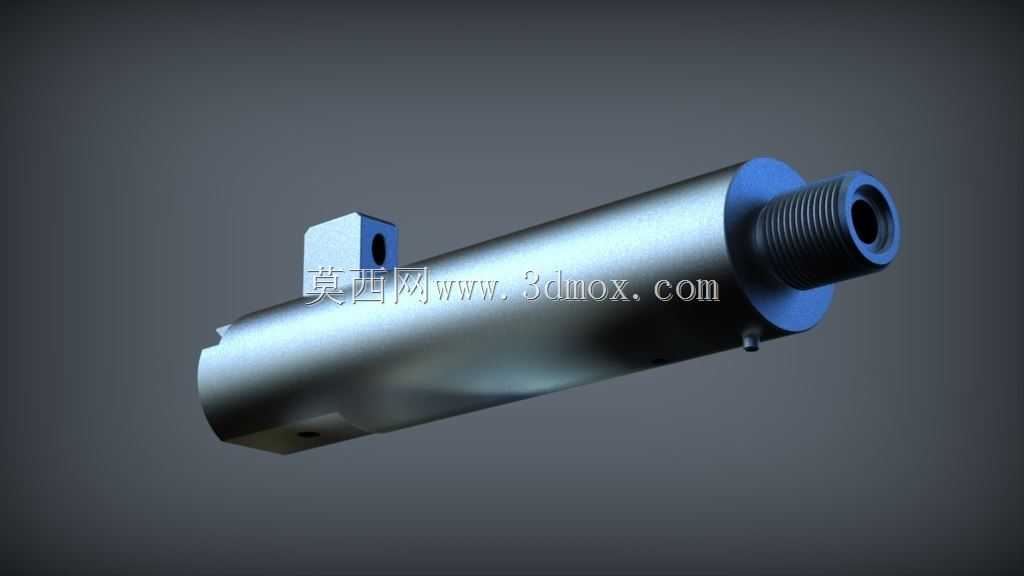

　　从功能特性层面看，该枪管主体采用圆柱形主体结构设计，左端设置标准外螺纹段，螺纹的螺距、牙型均适配主流.22口径枪口配件的安装标准，螺纹末端设计有定位轴肩，能够在枪口配件旋装到位时提供轴向定位，保证配件安装的同轴度，避免出现配件倾斜影响射击精度的问题。枪管主体侧面设置有两处定位凸台，一处为顶部的小型圆柱定位销，另一处为下方的带孔安装支耳，这两处结构分别对应手枪套筒座上的定位槽与固定孔位，装配时可快速完成枪管与套筒座的对位，下方支耳的通孔可穿入固定销，实现枪管与枪身框架的刚性连接，保证射击过程中枪管不会出现位移，保障射击精度的一致性。枪管右端为枪口端，上部设计有让位缺口，适配手枪套筒复进过程中的运动行程，避免枪管与套筒运动部件出现运动干涉，下部的斜向切面结构则是为抛壳动作预留足够空间，保证射击后弹壳能够顺畅抛出，不会出现卡壳故障。

　　从设计思路来看，这款枪管的建模过程完全遵循实枪的装配逻辑展开，首先确定枪管的内膛轴线作为整个零件的设计基准，所有外部结构均围绕该轴线进行对称或位置度约束，保证各安装面、定位结构与内膛的同轴度、位置度公差符合枪械零件的设计要求。左端螺纹段的长度经过严格控制，既保证枪口配件旋入后有足够的啮合长度承受射击时的冲击力，又不会因为螺纹过长导致配件安装后突出过多影响枪械整体尺寸。侧面的定位凸台与安装支耳均采用与枪管主体一体化的结构设计，避免装配式结构带来的连接间隙，提升零件整体的刚性，同时也简化了零件的加工工序，降低批量生产时的工艺复杂度。枪口端的让位缺口与斜向切面均按照对应型号手枪的套筒运动行程、抛壳轨迹进行轮廓绘制，所有边缘均做了小倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能减少零件边缘的应力集中，提升零件的使用寿命。

　　从安装边界与尺寸配合来看，枪管主体的外径与套筒座内的枪管安装孔为间隙配合，装配时可顺利滑入安装位，不会出现卡滞。左端螺纹段的大径小于主体圆柱段的外径，形成的轴肩端面与安装孔端面贴合，实现轴向定位，限制枪管向枪身内部窜动的位移。顶部的定位销直径与套筒座上的定位槽宽度为小间隙配合，可限制枪管绕轴线转动的自由度，下方安装支耳的厚度与套筒座上的安装槽宽度匹配，支耳上的固定孔与枪身固定销孔同轴度偏差控制在合理范围内，保证固定销能够顺利穿入完成锁紧。整体装配完成后，枪管右端枪口端面突出套筒前端面的长度刚好满足螺纹段完全露出的要求，不会因为突出过短导致枪口配件无法完全旋合，也不会因为突出过长影响枪械的整体便携性。建模过程中所有配合面均按照实际装配公差预留了合理的间隙，避免三维模型装配时出现干涉问题，能够直接用于后续的虚拟装配验证、结构受力仿真以及加工工艺编制工作，为枪械配件的设计改进、定制化生产提供准确的三维数模支撑。
