手动箱式喷砂机结构三维设计方案

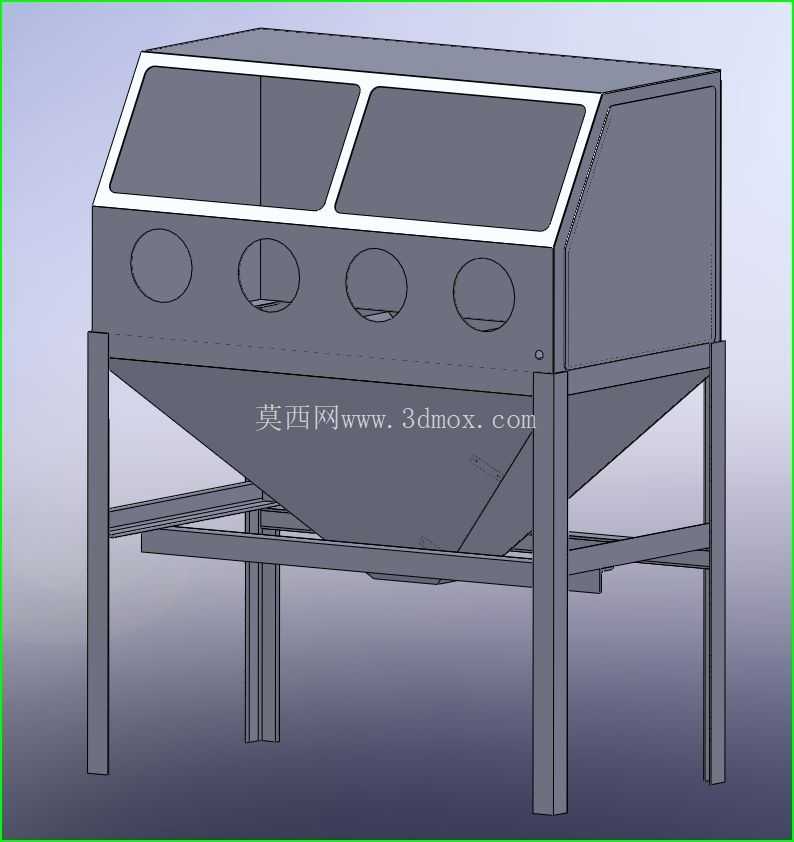

　　这款手动箱式喷砂设备的三维结构设计，完全围绕中小型工件表面处理的实际作业场景搭建，适配五金加工、小型铸件后处理、五金件翻新、焊接件氧化皮去除等多类作业需求，在小型机加工车间、五金表面处理作坊、模具维修工位都能找到适配的使用场景。设备整体采用立式箱型加支腿的布局，上部作业舱为封闭斜顶结构，正面设置两扇倾斜布置的透明观察窗，倾斜角度经过反复调整，刚好匹配操作人员站立作业时的视线高度，避免长时间观察作业面产生颈部疲劳，同时封闭舱体能够完全阻隔喷砂过程中磨料的飞溅，杜绝作业现场的粉尘扩散问题，符合常规车间的职业防护要求。

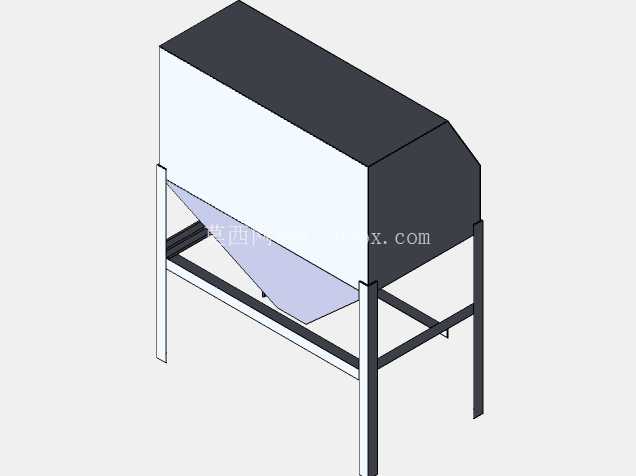

　　观察窗下方的舱体正面均匀布置四个圆形操作孔，孔位间距按照成年男性的肩宽与手臂活动范围设定，操作人员可以根据工件的摆放位置选择对应的操作孔伸入手臂，既可以单人双手操作处理小型工件，也能满足两人配合处理尺寸稍大工件的需求，操作孔边缘预留了密封帆布袖套的安装位，安装袖套后可进一步提升舱体密封性，减少磨料外溢。舱体下部采用四棱锥收料结构，锥面倾斜角度大于磨料的自然安息角，作业过程中喷出的磨料会顺着锥面自然滑落至底部的磨料回收口，无需人工频繁清理舱内积料，能够大幅降低作业间隙的清理工作量，提升连续作业效率。下部的型钢焊接支架采用矩形钢管拼焊而成，四条支腿的高度经过人体工程学核算，让作业舱的操作孔位置刚好匹配站立操作人员的手肘高度，作业时手臂无需过度抬高或低垂，长时间作业也不容易产生肢体酸痛，支架中部设置横向加强横梁，既可以提升整体机架的结构刚性，避免设备运行过程中产生晃动，也可预留位置安装磨料分选、回收的相关组件。从安装边界来看，设备整体占地面积不足两平方米，不需要做特殊的地面固定处理，只要放置在平整的硬化地面上即可投入使用，对车间的空间要求极低，甚至可以在小型工位隔断内布置。

　　设计过程中重点考量了结构的易维护性，舱体的观察窗采用快拆压条固定，当透明视窗被磨料打花影响视线时，不需要拆卸整个舱门，只需要松开压条即可快速更换透明板材；操作孔的法兰圈采用螺栓固定，当密封胶圈磨损后可快速拆卸更换；下部锥斗与上部舱体采用法兰螺栓连接，后期需要清理锥斗内的杂物或者更换磨料时，拆开连接螺栓即可完成操作，不需要动用大型吊装设备。从功能实现逻辑来看，这款设备依靠压缩空气为动力，将磨料通过喷枪喷射到工件表面，完成氧化皮去除、表面粗化、除锈、去毛刺等工序，封闭的舱体结构让磨料可以实现循环利用，相比开放式喷砂作业能够大幅降低磨料的消耗成本，同时避免磨料飞溅对车间其他设备造成磨损。

　　在建模过程中，所有钣金件的折弯系数、焊接预留量都按照常规钣金加工的工艺参数设定，型钢支架的拼接位置预留了足够的焊接收缩余量，整个结构不需要复杂的加工工艺，常规的钣金折弯、焊接、钻孔设备即可完成全部构件的加工，生产制造成本可控，适合小规模设备厂商批量生产，也适合小型加工厂自行改制搭建。设备的舱体内部预留了喷枪挂架、工件格栅板的安装位置，用户可以根据自身处理的工件尺寸，更换不同孔径的格栅板，适配不同大小的工件放置需求，侧面也预留了除尘接口，可以外接工业除尘设备，进一步提升舱内的视野清晰度，减少作业时的粉尘溢出。
