巴克标记内螺纹防护套结构设计

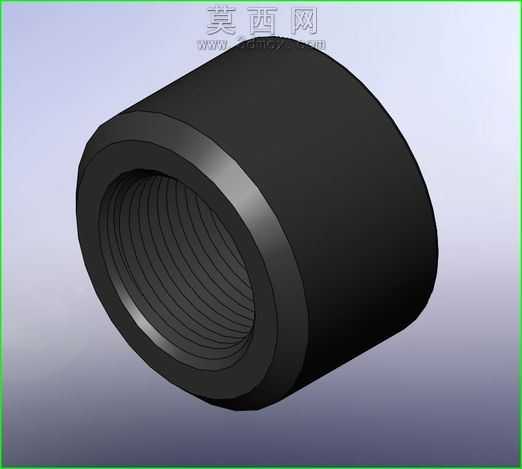

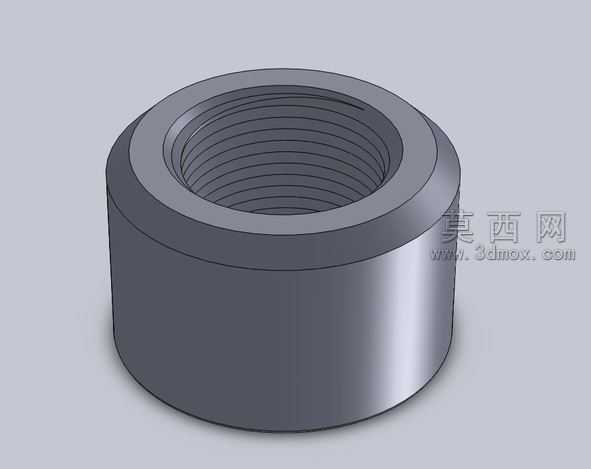

本作品为巴克标记螺纹保护器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模逻辑，先完成核心结构特征的草绘与参数定义，再通过特征叠加完成整体造型。模型整体为短圆柱套筒结构，核心功能区域为内壁的连续内螺纹结构，建模时严格遵循普通内螺纹的牙型参数规范，通过螺旋扫描特征生成精准的螺纹牙型轮廓，保证螺纹牙距、牙高、牙型角符合对应公称尺寸的设计标准，能够与对应规格的外螺纹件实现顺畅旋合，满足螺纹防护的装配需求。外圆柱面采用拉伸凸台特征生成，建模时保证外圆与内螺纹的同轴度公差要求，两端面做平行度约束，端面与外圆柱面、内螺纹轴线保持垂直，避免装配后出现偏斜问题。模型的材质渲染采用金属质感的碳素结构钢材质，通过调整材质的粗糙度、反光度参数，还原金属机加工零件的真实表面质感，外圆柱面呈现哑光金属质感，螺纹牙型边缘做细微的倒角渲染处理，还原实际机加工过程中去毛刺的工艺特征，两端的环形端面做轻微的高光处理，体现端面车削加工的平整质感。设计思路围绕螺纹防护的核心需求展开，整体结构简洁无冗余特征，套筒式的结构能够完全包覆外露的外螺纹端头，避免螺纹在运输、存储、装配过程中出现磕碰损伤、锈蚀、杂物嵌入螺纹牙隙的问题，巴克标记的标识特征集成在零件的非配合端面，既满足产品的标识需求，又不会影响螺纹配合面的装配精度。建模过程中对所有特征做了参数化关联，可通过修改公称直径、螺距、套筒长度、壁厚等核心参数快速生成不同规格的同系列螺纹保护器模型，适配不同尺寸的螺纹防护场景，模型的所有特征均做了几何校验，不存在破面、特征干涉、几何重叠等问题，可直接用于后续的工程图生成、装配模拟、3D打印样件验证等后续环节。
