户外便携柴用立式火箭炉结构设计

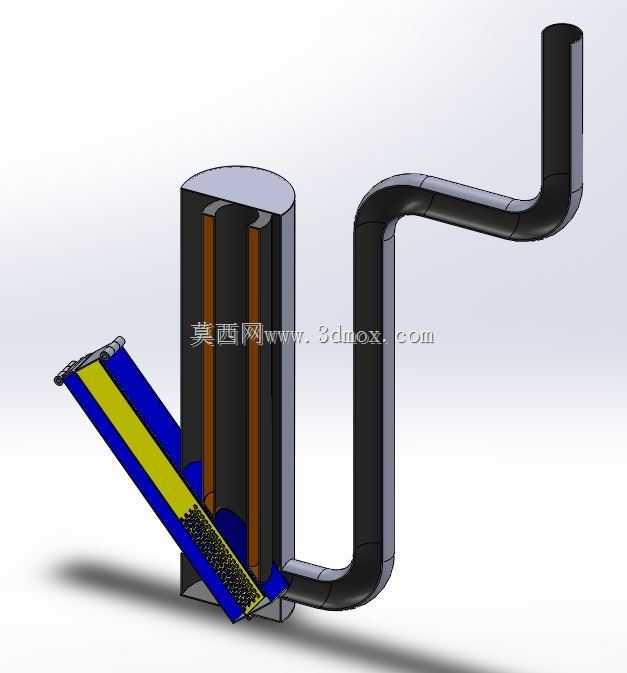

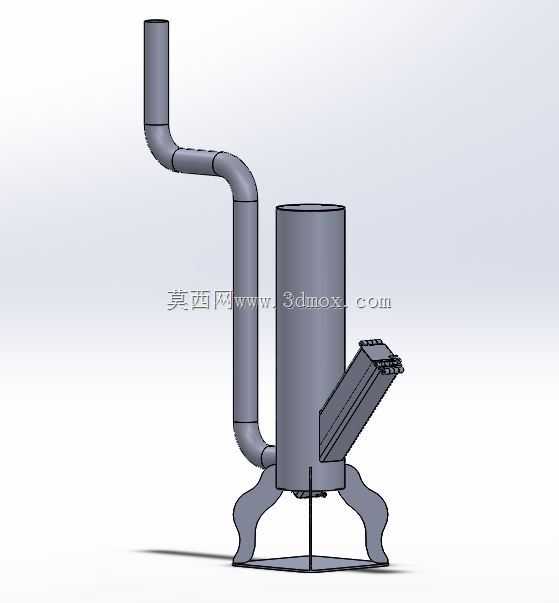

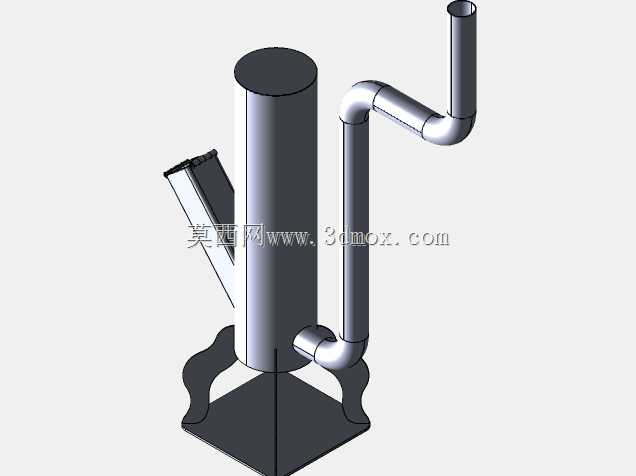

这款立式火箭炉主要面向户外野营、庭院临时炊事、偏远区域应急取暖炊事场景设计，整体采用立式圆柱主燃烧室结构，搭配弯折向上的排烟管路，侧部倾斜设置进料通道，底部采用三足支撑结构搭配方形落地底座，可在不平整的户外地面保持稳定放置，安装时仅需保证底座与硬质地面贴合，预留排烟管后侧30cm以上的无遮挡空间、进料口前侧20cm以上的操作空间即可正常使用，整体占地边界不超过40cm见方，高度方向含排烟管弯折段总高控制在80cm以内，便携搬运时可拆分排烟段与主体，单人即可完成转移与组装。设计阶段重点参考了木柴气化燃烧的气流组织逻辑，主燃烧室直径与进料通道截面做了匹配计算，保证进料时木柴可依靠自重缓慢滑入燃烧区，无需频繁手动推送，同时主燃烧室内的上升气流可在进料口形成微负压，避免烟气从进料通道倒灌溢出，弯折的排烟管延长了高温烟气的停留路径，可降低排烟口的出风温度，同时减少明火直排带来的火灾隐患，排烟管末端的向上弯折段可引导烟气向上扩散，避免直吹周边活动人员。三足支撑结构采用弧形弯折造型，既提升了支撑的跨距保证稳定性，又避免了尖锐棱角带来的磕碰风险，底座的方形平板可承接燃烧过程中掉落的少量灰烬，避免直接灼烧地面，适配草地、硬化地面、泥土地等多种户外场地使用。进料通道采用倾斜45度左右的角度设计，既可以适配长度15-20cm的小段木柴进料，又可以在燃烧过程中通过进料口观察内部燃烧状态，不需要额外设置观察窗结构，简化了整体加工难度。主燃烧室与排烟管、进料通道的连接位置均采用圆弧过渡，减少气流流通的阻力，提升燃烧效率，实际使用时仅需在主燃烧室底部铺设少量引火物，点燃后从侧部进料口添加木柴即可快速进入稳定燃烧状态，可满足3-5人户外炊事的加热需求，也可在低温环境下提供小范围的辐射取暖效果，整体结构无复杂运动部件，日常维护仅需定期清理燃烧室与排烟管内积存的灰烬即可，长期使用的可靠性较强，加工时可采用常规薄钢板卷制焊接成型，不需要特殊的加工工艺，适合小批量制作或者DIY加工参考。
