气罐填充用防虹吸翻车止回阀结构设计

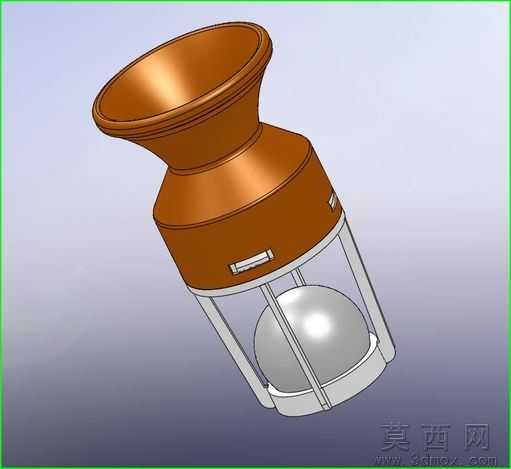

本模型为气罐填充管路专用的防虹吸翻车止回阀，整体采用三维参数化建模完成，建模过程中严格遵循管路阀件的通用设计规范，对各部件的配合公差、装配逻辑做了完整还原。模型整体分为上部接口段、中部阀体段、下部启闭组件三个核心部分，上部采用扩口式承插接口结构，建模时通过旋转凸台命令生成带锥度过渡的接口轮廓，接口边缘做了圆角钝化处理，避免装配时划伤密封件；中部阀体外壳采用棕褐色工程塑料质感的材质设置，渲染时调整了材质的粗糙度与反光度，还原硬质工程塑料的哑光带微光泽的视觉效果，阀体侧面预留的卡扣定位槽通过拉伸切除命令生成，槽位尺寸与配套管路的卡扣结构完全匹配，保证装配时的定位精度。下部启闭组件采用框架式笼型结构，通过四根均匀分布的支撑筋连接底部承托环与中部阀体，笼型结构内部设置球形启闭阀芯，阀芯采用金属镀铬材质设置，渲染时调高了材质的反射强度与高光清晰度，还原金属球芯的光滑亮面质感，球芯可在笼型结构内沿管路轴向自由移动，正向通流时介质压力将球芯顶起，介质可从笼型结构的间隙与球芯周边的通流通道顺利通过；当出现虹吸倒流趋势时，反向介质压力推动球芯向上贴合中部阀体的密封面，快速截断通路实现止回功能；当设备发生倾倒翻车时，球芯会在重力作用下自动贴合密封面，避免介质泄漏，实现翻车防护的功能。建模过程中对所有活动部件做了干涉检查，确保球芯的行程范围内无结构干涉，支撑筋的厚度经过强度校核，可承受管路额定工作压力下的介质冲击，密封面处做了0.1mm的配合余量设计，保证密封性能的同时避免卡滞。渲染阶段采用渐变浅灰背景配合定向打光，突出阀体的结构层次与不同部件的材质差异，将阀件的工作原理与结构特点直观呈现，可直接用于气罐管路系统的方案展示、装配模拟以及阀件结构的优化参考。
