双环铰接式机械连接支架结构

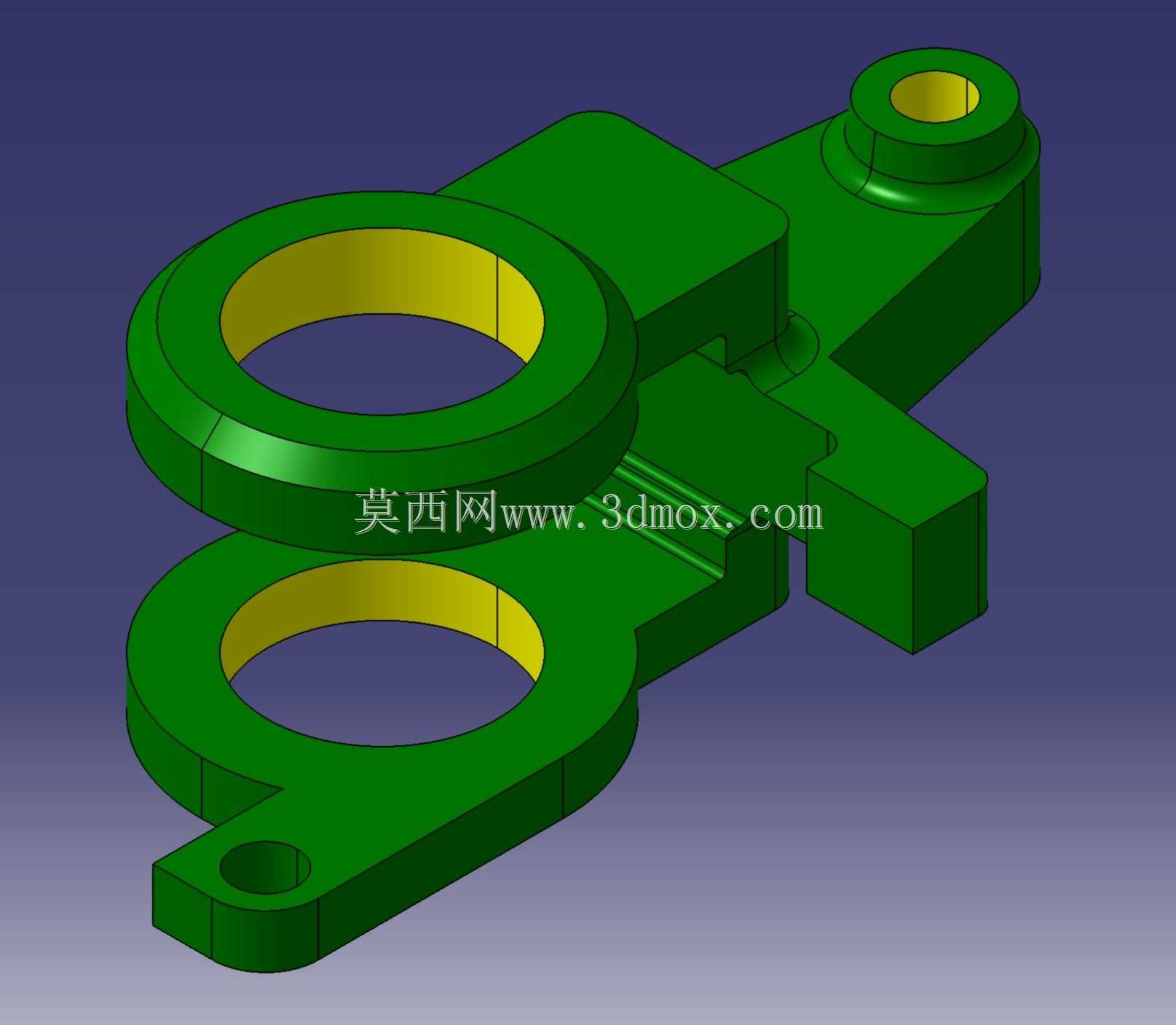

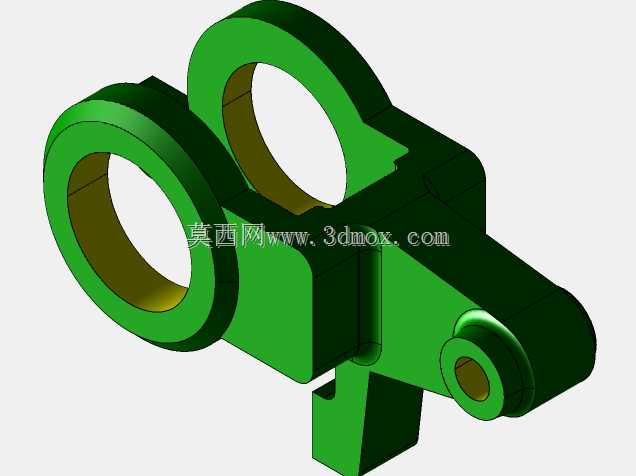

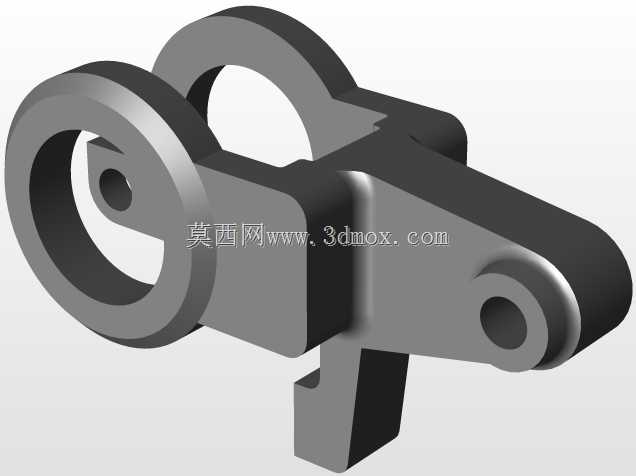

　　该零件属于机械传动系统中的铰接连接类构件，主要应用于需要实现多部件相对转动、同时传递固定方向载荷的工业设备场景，常见于轻工输送设备、小型工程机械的连杆机构、自动化生产线的摆臂连接部位，也可作为专用工装夹具的定位铰接支座使用。从结构功能来看，零件主体设置两个同轴排布的大尺寸环形通孔，孔内壁做了加厚处理，用于装配衬套或铰接销轴，两个环形结构之间通过一体化的板状基体连接，可在销轴穿入后实现两个相邻连杆部件的定轴转动，避免转动过程中出现径向窜动；基体一侧延伸出带凸台的单孔安装座，凸台内的通孔用于穿装定位销或紧固螺栓，可将整个支架固定在设备的基体机架上，另一侧延伸出的块状凸台结构，可作为限位挡边使用，限制铰接部件的转动角度范围，

　　防止机构超行程运行出现碰撞干涉。设计过程中优先考虑了载荷传递的均匀性，两个环形铰接孔的中心距经过匹配计算，适配常规连杆机构的摆角范围，环形结构的壁厚根据常见的中等载荷工况做了等强度优化，在孔口位置做了圆角过渡，避免应力集中导致的长期交变载荷下的疲劳开裂；零件整体采用一体化成型思路，没有多余的拼接结构，减少了装配环节的累积误差，所有安装孔的位置度公差控制在常规机械装配的允许范围内，不需要额外的配做加工即可直接装配使用。从安装边界来看，两个铰接孔的内径尺寸适配行业通用的标准销轴规格，安装座的凸台高度与常规设备机架的安装板厚度匹配，零件整体的外轮廓尺寸紧凑，安装后不会占用过多的设备内部空间，转动过程中所有外边缘都做了倒角处理，

　　不会与周边相邻的管线、其他构件发生刮蹭。实际应用中，该零件可直接替换同规格的铸造铰接支架，相比分体式连接结构，一体化的结构刚性更好，在承受径向载荷时不会出现连接部位的松动错位，铰接孔的加厚设计可以延长衬套的更换周期，减少设备日常维护的频次；零件底部的小凸耳结构还可以作为传感器的安装位点，方便在铰接位置加装位置检测元件，监测机构的转动角度，适配自动化设备的信号采集需求。在建模逻辑上，该结构以两个铰接孔的中心连线作为基准轴，所有延伸结构都沿基准轴对称或定向排布，安装孔的轴线与铰接孔轴线保持平行，确保装配后销轴与安装螺栓的受力方向一致，避免出现附加的弯曲力矩；零件的壁厚整体保持均匀，适合采用铸造或粉末冶金工艺批量加工，也可通过数控铣削进行小批量定制生产，不同加工工艺下都能保证结构尺寸的一致性。
