网球运动器材球拍三维结构设计

　　在体育装备的结构设计领域，手持类运动器材的人机适配性与结构可靠性始终是设计核心，网球拍作为典型的手持类运动器材，其结构设计需要兼顾击球力学传递、握持舒适度、拍面形变控制等多维度工程需求。从实际应用场景来看，该类器材主要服务于网球运动的训练、竞技场景，不同使用场景下的结构设计侧重点存在明显差异，专业竞技场景下的球拍需要更精准的重量分布与拍面刚性控制，业余训练场景则更侧重握持容错性与结构抗冲击能力。

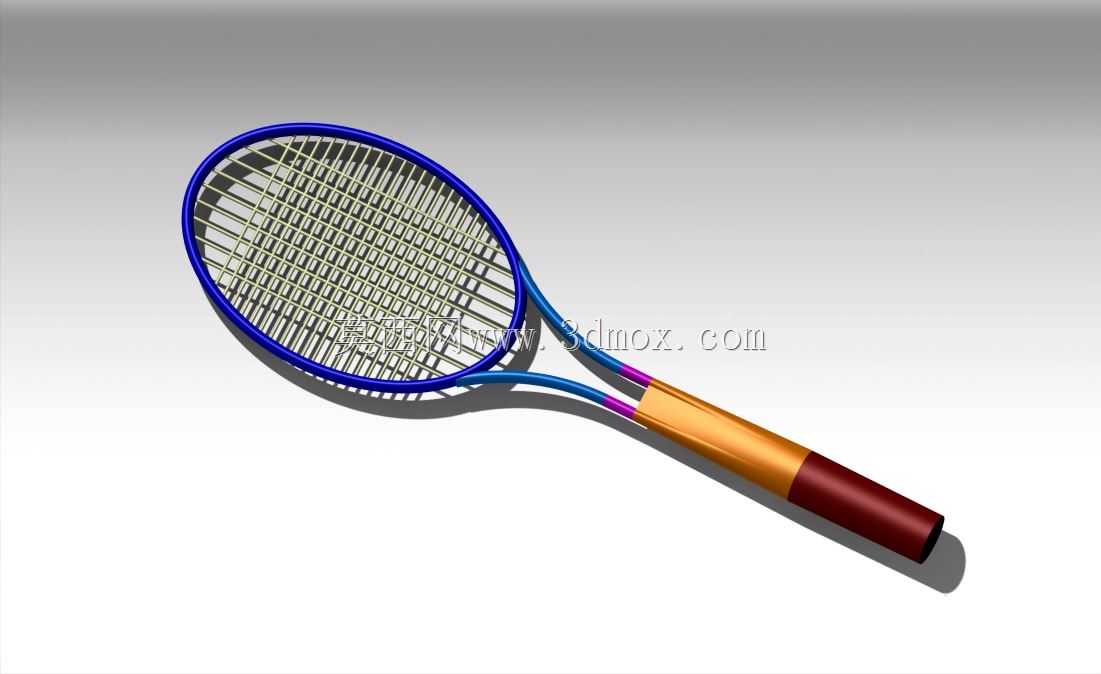

　　从产品功能特性来看，该球拍的结构分为拍框、拍弦区、拍喉、握把四个核心功能段，各段的力学传递路径经过针对性优化：拍框部分采用闭合式椭圆环形结构，环形截面的壁厚沿拍框周向做渐变处理，拍头顶部区域壁厚略大于两侧区域，用于抵消击球瞬间拍面顶部受到的斜向冲击力，避免拍框受冲击出现局部形变开裂；拍弦区的网格排布采用等间距正交布局，弦线固定点沿拍框内侧均匀分布，每个固定点的卡槽深度经过匹配设计，保证弦线张紧后受力均匀，击球时的冲击力可以通过弦线的微形变均匀传递到整个拍框结构，避免局部应力集中。拍喉作为连接拍框与握把的过渡段，采用双支臂分叉结构，两支臂的夹角经过力学仿真优化，既可以保证拍框受到的冲击力顺畅传递到握把段，又能预留足够的形变缓冲空间，减少击球瞬间的震动直接传递到握持部位，降低使用者的运动损伤风险。握把段采用分段式结构设计，靠近拍喉的握持段做了适配手掌贴合的微弧面处理，末端的加粗段用于防止击球时球拍脱手，握把内部的芯材采用刚性支撑结构，外部包覆层预留了防滑纹理的安装空间，整体握持重心落在握把段靠近拍喉三分之一的位置，符合网球运动的挥拍力学习惯，减少挥拍过程中的手腕受力负担。

　　从设计思路来看，该球拍的结构建模完全遵循实际生产的工艺逻辑，拍框部分的曲面建模采用连续G2曲率过渡，避免曲面出现硬拐点，保证后续注塑或者复合材料铺层工艺的可实现性，不会因为曲面曲率突变导致生产过程中出现应力残留；拍喉与拍框、握把的连接位置做了圆弧过渡处理，过渡圆角的半径根据连接位置的受力大小做匹配设计，受力较大的连接位置圆角半径更大，分散连接位置的集中应力。外形尺寸方面，拍面的有效击球区域尺寸符合常规网球拍的通用规格，整体长度控制在手持挥拍的合理区间内，握把的直径适配多数成年使用者的手掌握持尺寸，安装边界上，该球拍属于独立使用的手持器材，无需额外配套安装结构，各部件之间的连接采用嵌入式配合，拍喉与握把的配合面做了止转结构设计，避免使用过程中出现握把与拍身相对转动的问题。

　　在实际建模过程中，需要重点关注各段结构的重量配平，通过调整拍框、拍喉、握把的局部壁厚来控制整体重心位置，避免重心过于靠前导致挥拍费力，或者重心过于靠后导致击球力度不足；拍弦区的建模需要还原弦线张紧后的状态，不能出现弦线松弛或者过度绷紧的结构偏差，保证模型的力学仿真结果与实际使用状态一致。另外，握把部分的外形设计需要充分考虑人机工程学，握持面的弧度不能出现硌手的棱角，所有外露的结构边缘都做了倒圆角处理，圆角半径不小于1mm，避免使用过程中划伤手掌。从结构可靠性角度出发，拍框的环形结构需要做抗冲击仿真验证，模拟不同击球点、不同击球力度下的结构形变情况，保证最大冲击力下的形变量在材料允许的弹性形变范围内，不会出现永久形变或者结构断裂；拍喉的双支臂结构需要做疲劳强度验证，模拟反复击球后的结构疲劳情况，保证支臂连接位置不会因为长期受交变应力出现开裂问题。
