带自适应长度调节功能的避震器结构设计

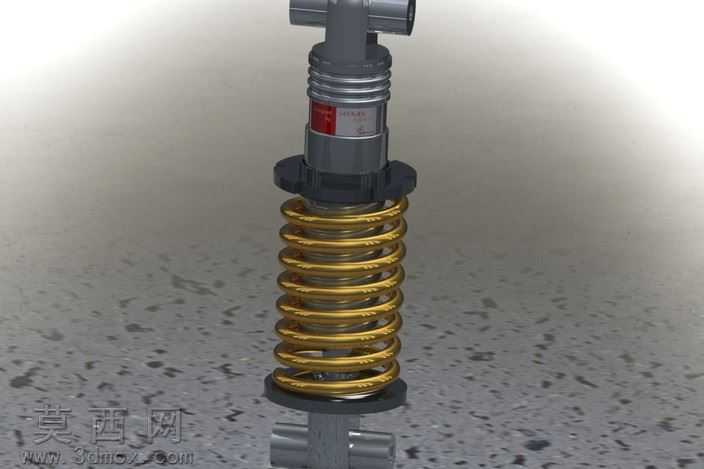

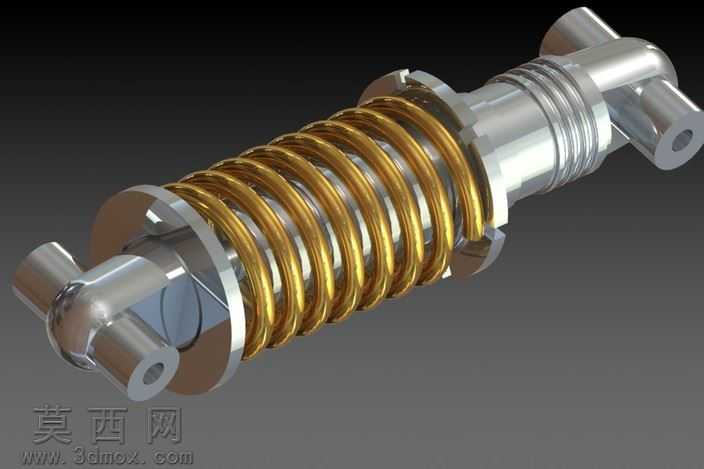

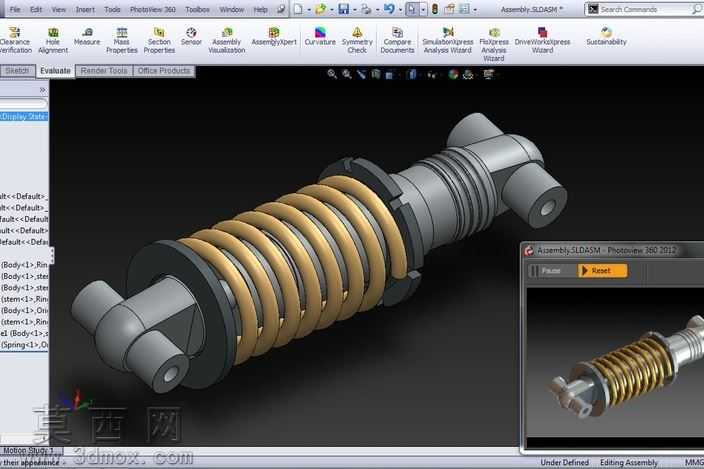

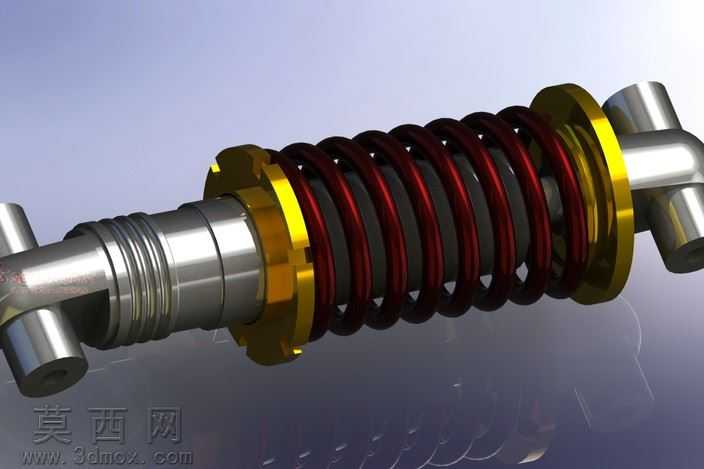

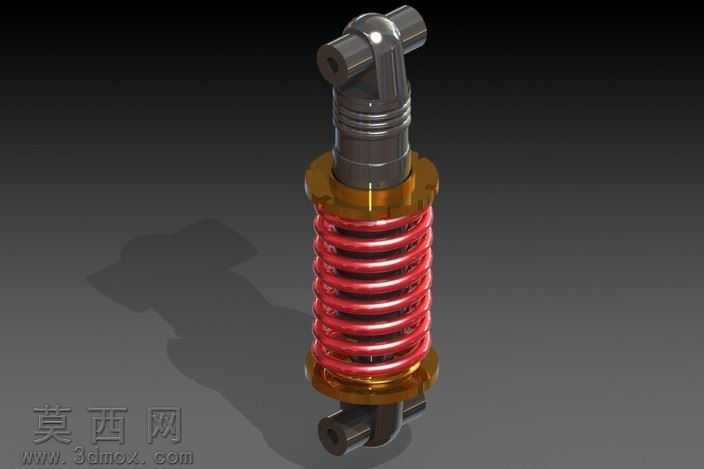

本避震器模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械减震部件的设计规范，完整还原了筒式液压避震器搭配螺旋弹簧的经典结构布局。建模初期先完成核心部件的尺寸链规划，以两端铰接安装耳为定位基准，依次构建活塞杆、缸筒、限位挡盘、螺旋弹簧、端部密封结构等核心零件，所有配合面均预留合理的装配公差，确保虚拟装配时无干涉问题。渲染阶段针对不同部件匹配对应材质属性：金属缸筒与活塞杆采用抛光镀铬金属材质，调整反射参数模拟金属表面的高光质感与环境反射效果；螺旋弹簧采用黄铜色金属材质，通过调整粗糙度参数还原弹簧表面的金属拉丝纹理；两端安装耳采用哑光钢材材质，区分不同部件的材质差异，让整体渲染效果更贴近真实工业产品的视觉表现。结构设计上，该避震器采用螺旋弹簧与阻尼筒同轴布局的经典结构，弹簧两端通过环形挡盘定位，避免工作过程中弹簧出现径向偏移；两端的铰接耳设计带通孔结构，可通过销轴与车架、悬挂摆臂完成铰接安装，适配多场景的安装需求。该模型特别设计了长度自适应调节结构，当与之相连的运动系统部件发生相对位移时，避震器可随受力变化自动调整整体长度，配合弹簧的压缩回弹与阻尼筒的缓冲作用，有效吸收运动过程中的冲击与震动，避免刚性冲击对相连部件造成损伤。建模过程中对弹簧的螺距、丝径、有效圈数等参数做了参数化关联，可根据不同的载荷需求快速调整弹簧参数，适配不同载重、不同减震行程的使用场景；缸筒与活塞杆的配合段设计了多级密封结构，模拟真实避震器的密封逻辑，保证模型结构的完整性与设计合理性。整体模型装配逻辑清晰，零件之间的配合关系完整，可直接用于减震结构的原理演示、相关课程的教学案例，也可作为车辆悬挂、小型移动设备减震结构的设计参考，通过调整尺寸参数即可快速衍生出适配不同安装空间、不同载荷要求的避震器设计方案。
