起重机吊钩三维结构设计模型

　　在起重作业场景里，吊钩是直接承载吊重的核心受力部件，从车间内的桥式起重机、货场的门式起重机，到工程现场的汽车吊、履带吊，所有需要完成重物起升、变幅、回转动作的起重设备，都离不开吊钩作为终端执行构件来连接吊具与被吊重物，其结构可靠性直接决定起重作业的安全边界。日常作业中，吊钩需要承受起升动载、重物偏摆带来的侧向载荷、启停瞬间的冲击载荷，因此在结构设计阶段，首先要明确的是钩身的曲率半径取值——钩身的弯曲段是应力集中最明显的区域，过小的曲率会让内侧应力急剧攀升，长期交变载荷下容易萌生疲劳裂纹，过大的曲率则会增加吊钩整体自重，同时提升吊索具脱钩的风险，设计时需要结合额定起重量对应的载荷系数，将钩身内侧曲率控制在合理区间，

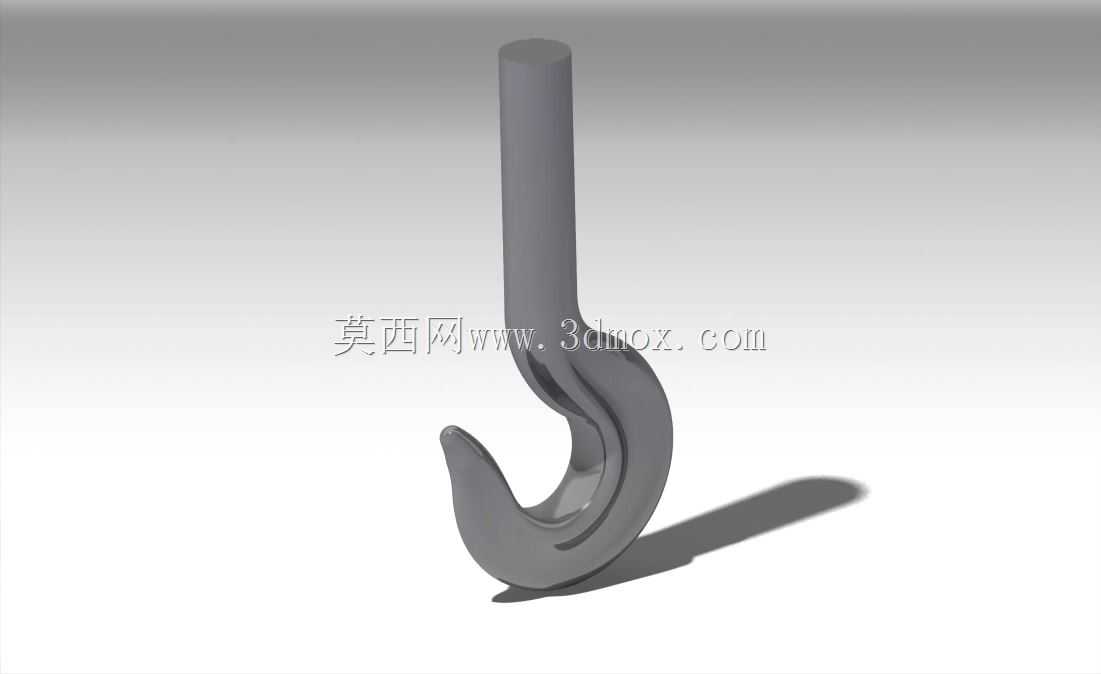

　　保证钩身截面的应力分布均匀，避免局部应力超出材料许用值。从结构形态来看，这款吊钩采用的是单钩直柄结构，直柄段的作用是与吊钩横梁、推力轴承、螺母组件配合完成安装，直柄部分的外圆需要加工出精度匹配的螺纹，螺纹的旋合长度要满足最大起重量下的抗拉、抗剪强度要求，同时直柄与钩身弯曲段的过渡位置必须做足够大的圆角过渡，避免截面突变带来的应力集中，这个过渡区域也是日常无损检测的重点排查位置，很多吊钩的失效故障都出现在这个过渡段的疲劳损伤上。钩尖部分的设计需要兼顾挂取吊索的便捷性与防脱性能，钩尖的开口尺寸要适配常见的吊装带、钢丝绳索具、卸扣的连接尺寸，同时钩尖要做向内的收角处理，配合防脱棘爪使用时，能够避免吊索在重物晃动过程中从钩口滑出，

　　很多现场作业的安全隐患都来自钩尖磨损后开口量超标，或者钩尖变形导致防脱装置失效，因此在建模阶段就需要预留出钩尖的磨损余量，明确钩尖磨损后的报废尺寸边界。从安装边界来看，直柄段的长度需要匹配吊钩横梁的安装厚度，以及推力轴承、锁紧螺母的装配尺寸，安装完成后吊钩需要能够绕直柄轴线自由转动，方便吊重过程中调整重物的朝向，避免钢丝绳打扭，因此直柄与横梁配合的轴段需要满足转动配合的公差要求，同时要保证锁紧螺母的防松结构可靠，避免作业过程中螺母松脱导致吊钩坠落。钩身的截面采用的是近似梯形的变截面设计，这种截面形态能够更好地适配弯曲载荷下的应力分布，让钩身内侧受拉区域的材料更多承担拉应力，外侧受压区域的材料分布匹配压应力的传递路径，

　　相比等截面的圆钢吊钩，变截面设计能够在保证强度的前提下有效降低吊钩自重，减少起重设备的头部重量，优化整机的稳定性。在实际选型应用中，不同额定起重量的吊钩对应不同的截面尺寸与开口尺寸，小吨位的吊钩通常采用整体锻造工艺加工，材料多选用低碳合金钢，保证足够的韧性与强度，避免受冲击时发生脆性断裂，建模过程中需要还原锻造工艺的拔模斜度与圆角特征，避免出现尖锐棱角导致的工艺无法落地的问题。很多刚接触起重部件设计的工程师容易忽略吊钩的动载系数取值，按照静载荷计算钩身强度，实际作业中起升机构启动、制动时的动载系数通常在1.1-1.3之间，若是吊运熔融金属等高危场景，动载系数还需要进一步提升，这些载荷参数都会直接反映在钩身的截面尺寸设计上。另外，吊钩的重心位置设计也十分关键，直柄的轴线需要与钩身的承载重心尽量重合，避免起吊后吊钩发生歪斜，导致吊索受力不均，甚至出现重物侧滑的风险，建模时需要通过重心校核调整钩身的截面分布，保证空载与额定载荷下吊钩都能保持垂直状态。从现场维护的角度，吊钩的表面不允许存在裂纹、折叠、过烧等锻造缺陷，这些缺陷在建模阶段不需要体现，但设计时需要明确标注加工后的检测要求，同时钩身上需要预留出额定起重量的标识位置，方便现场作业人员识别载荷上限，避免超载使用。
