多层对顶式波形弹性垫圈结构设计

　　在中小载荷的轴向缓冲、预紧场景里，波形弹簧的应用占比一直不低，相比同刚度的圆柱螺旋压缩弹簧，它能在更小的安装空间里提供匹配的弹力，这也是很多紧凑结构设计里优先选用这类弹性件的核心原因。做这个结构设计的时候，最先要明确的是安装边界的约束：通常这类波形弹簧会被安置在轴承内圈与端盖、或者两个相对运动的轴向限位面之间，安装槽的径向尺寸直接决定了弹簧的外径上限，而轴向的预压行程加上工作行程的总和，就是弹簧自由高度设计的核心依据，不能出现压并后仍达不到工作载荷、或者预压量过大导致弹簧过早疲劳失效的问题。

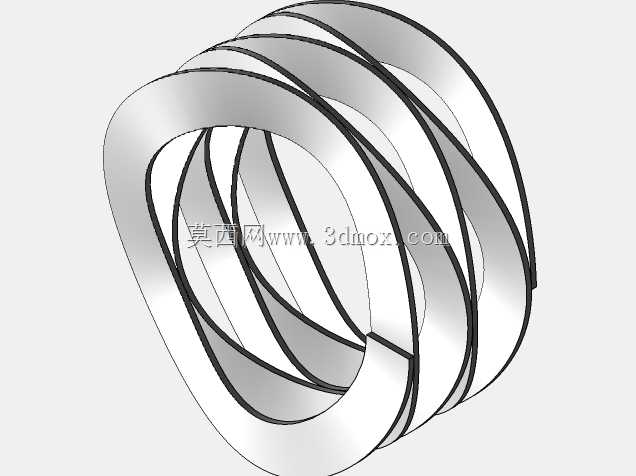

　　从结构特性来看，这款多层对顶的波形弹簧，每一层的波峰波谷是相互对齐叠合的，和单层波形弹簧比，相同压缩量下能输出更大的载荷，和串联叠合的波形弹簧比，它的载荷-变形曲线线性度更好，不会出现刚度突变的情况。设计波数的时候要结合载荷均匀性要求，波数太少会导致圆周方向弹力分布不均，容易造成配合面偏磨，波数太多则会提升加工成型的难度，同时波峰处的应力集中系数会随之上升，常规中小尺寸的这类弹簧，波数控制在3到6个之间是比较均衡的选择，既能保证圆周方向弹力均匀作用在配合端面上，也不会给冲压、热处理工序带来额外的难度。

　　实际应用里，这类波形弹簧常用来替代传统的圆柱螺旋弹簧，用在电机端盖的轴承预紧结构里，吸收电机运转过程中转子的轴向窜动，避免轴承因为存在游隙产生振动噪音；也会用在液压阀的阀芯复位结构里，在有限的阀腔空间里提供足够的复位力，保证阀芯换向动作的可靠性；还有不少离合器、制动器的摩擦片压紧结构里，也会用到这类波形弹簧，通过它的弹性变形补偿摩擦片的磨损量，保持压紧力的稳定。

　　设计过程中要重点关注几个尺寸的配合：首先是弹簧的外径，要比安装槽的内径小0.2到0.5毫米，避免弹簧受压膨胀的时候和槽壁发生卡滞，影响弹力正常输出；然后是弹簧的内径，要比穿过弹簧中心的轴径大0.3到0.6毫米，防止弹簧工作过程中与轴发生摩擦，造成表面镀层磨损、提前产生疲劳裂纹；还有自由高度的公差，通常控制在自由高度的±5%以内，保证同一批次弹簧的载荷一致性，避免装配后出现预紧力差异过大的问题。

　　材料选择上，这类弹簧通常选用弹簧钢带冲压成型后经过淬火回火热处理，表面根据使用环境做氧化、镀锌或者镀镍处理，在有腐蚀要求的场景里也会选用不锈钢带加工。波峰处的圆角设计不能忽略，圆角过小会造成冲压过程中材料开裂，同时工作过程中应力集中明显，大幅降低疲劳寿命，圆角过大则会减少波峰与配合端面的接触面积，容易造成配合面压痕。多层叠合的结构里，每层弹簧的波形相位要完全对齐，否则叠合后会出现波峰错位，导致实际刚度偏离设计值，严重的话还会出现层间卡涩，压缩过程中弹力输出不平稳。

　　在建模的时候，要先根据安装空间确定弹簧的中径、自由高度、总压缩量，再根据需要的工作载荷计算单层弹簧的刚度，确定叠合的层数，之后通过曲线投影的方式生成每层的波形轮廓，再扫掠出带材的截面，最后通过阵列、叠合的方式完成整体结构，建模过程中要注意波峰到波谷的过渡要平滑，不能出现曲率突变的位置，否则后续做有限元应力分析的时候，会出现应力异常集中的伪结果，影响结构校验的准确性。做干涉检查的时候，要模拟弹簧从自由状态到压并状态的全行程，确认在整个压缩过程中，弹簧的内外径都不会和周边的安装结构发生干涉，同时层与层之间不会出现错位卡滞的情况。

　　很多新手设计这类弹簧的时候容易踩的坑，是直接按标准件的参数照搬，忽略实际安装空间的公差累积，比如安装槽的深度公差、端盖的平面度公差、轴承的轴向游隙公差，这些公差累积起来很容易导致弹簧实际预压量偏离设计值，要么预紧力不够导致轴承窜动，要么预紧力过大导致轴承摩擦力矩上升、温升过快。所以在设计的时候，要做公差链的核算，给出弹簧刚度的合理公差范围，保证在极限公差状态下，弹簧的弹力仍然能满足使用要求。另外，波形弹簧的压并高度不能作为工作行程的终点，正常工作状态下弹簧的压缩量要控制在最大压缩量的70%到80%之间，预留足够的变形余量，避免长期处于压并状态导致弹簧产生永久塑性变形，丧失弹性。
