垂直轴风力涡轮机结构设计方案

　　在分布式风能利用场景中，垂直轴风力涡轮机的适配性优势十分突出，这类设备无需对风装置，可接收任意方向来流风能，在城市楼宇顶部、山区复杂风场、牧区离网供电点位、海岛微电网系统中都能稳定运行，相比水平轴风机，其对湍流风的耐受能力更强，运维时无需攀爬至高空处理机舱部件，日常检修仅需在近地面位置完成传动与发电组件的维护，大幅降低了复杂场景下的运维成本与作业风险。

　　从实际用途来看，该款垂直轴风力涡轮机可覆盖两类核心应用需求，一类是作为离网型供电单元，搭配储能模块为偏远无电网区域的监测设备、照明系统、小型通讯基站提供持续电力供给，另一类是作为分布式并网发电节点，接入工业园区、公共建筑的微电网系统，消纳局地风能补充日常用电负荷，在风速波动较大的城区环境中，其启动风速阈值更低，低风速段的风能捕获效率表现更稳定，不会因风向频繁切换出现功率大幅跳变的问题。

　　产品功能特性层面，整体结构采用对称式翼型叶片布局，叶片沿垂直转轴周向均匀排布，运行过程中转轴受力均匀，不会出现水平轴风机常见的轴向交变载荷过大的问题，传动组件全部布置在设备底部支架位置，发电机、轴承组、制动单元都处于近地面安装区间，运行时的动平衡调校难度更低，叶片采用钝尾缘翼型设计，在高风速下不会出现明显的失速颤振，可在较宽的风速区间内保持稳定的转矩输出，设备自带的机械制动结构可在极端大风天气下锁止转轴，避免叶片超速旋转引发结构损坏。

　　设计思路上，该结构优先考虑了复杂风场下的运行可靠性，摒弃了传统水平轴风机的偏航系统结构，省去了风向检测、偏航驱动、偏航制动等一系列配套组件，整体零部件数量减少近三成，装配工序更简洁，叶片与转轴的连接采用模块化快装结构，单支叶片可独立拆卸更换，无需整体拆解叶轮组，在结构强度校核阶段，针对叶片根部的连接节点做了加强处理，通过有限元分析优化了连接耳板的应力分布，避免长期交变载荷下出现疲劳裂纹，转轴采用空心轴结构，在保证抗扭刚度的前提下降低了整体自重，减少了底部轴承的径向载荷，延长了转动部件的使用寿命。

　　外形尺寸与安装边界方面，该涡轮机叶轮直径适配中小型分布式场景需求，整体安装高度可根据现场风资源条件调整支架高度，最低安装高度可满足城区低矮建筑的荷载要求，最高可适配开阔牧区的高塔安装需求，设备底部安装法兰采用标准孔位布局，可与通用的钢管塔架、混凝土基础预埋件直接适配，安装时无需定制特殊转接构件，叶轮旋转时的扫掠边界在水平方向无外凸结构，不会对周边安装的其他设备产生干涉，运行时的叶尖线速度控制在合理区间，运行噪音低于城区环境噪音标准，可满足居民区周边的安装噪音要求，设备整体重心集中在底部支架区域，抗倾覆能力更强，在沿海台风多发区域安装时，仅需按当地风压要求加固基础预埋件即可满足抗风等级要求，无需额外加装防风拉索结构。

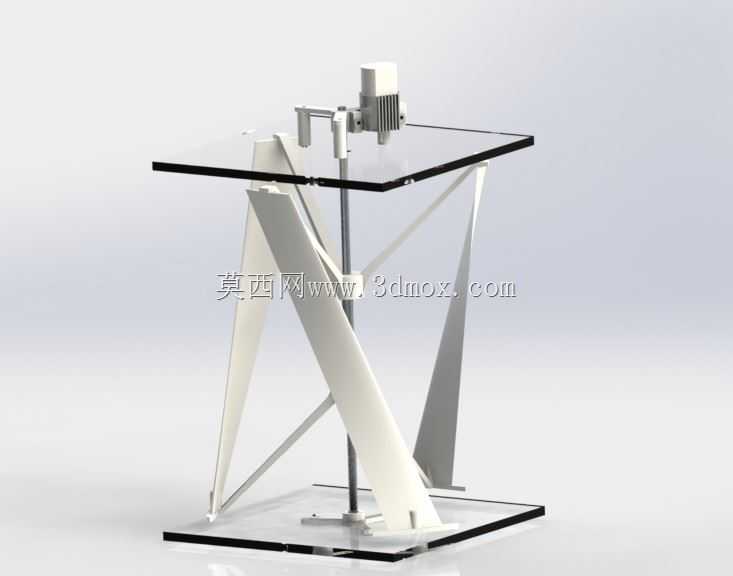

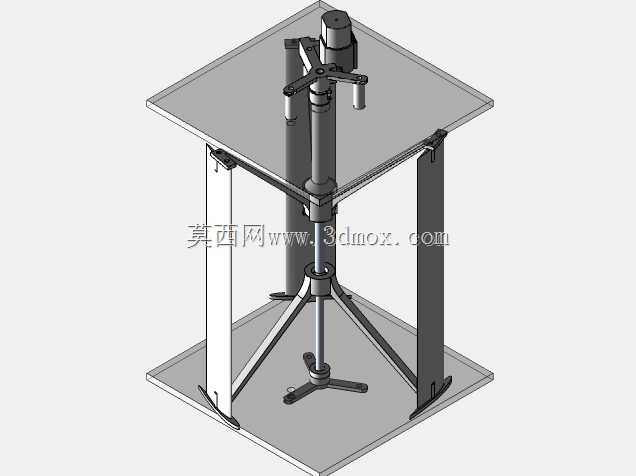

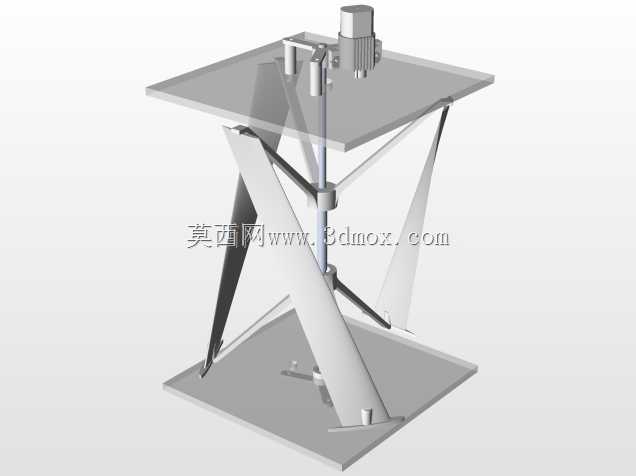

　　在实际选型适配过程中，结构设计人员可直接基于该三维模型调整叶片数量、翼型参数、转轴直径等核心参数，快速匹配不同功率等级的发电需求，建模过程中已预留了发电机安装位、制动组件安装接口、线缆穿设通道，后续做结构改型时无需重新搭建整体框架，可直接在现有模型基础上调整对应模块的尺寸参数，大幅缩短分布式风电设备的开发周期，针对不同应用场景的防腐需求，也可在模型基础上调整叶片表面涂层、金属构件的表面处理工艺参数，适配沿海高盐雾、内陆高沙尘等不同极端环境的使用要求。
