NACA2410翼型扭曲叶片垂直轴风力涡轮结构

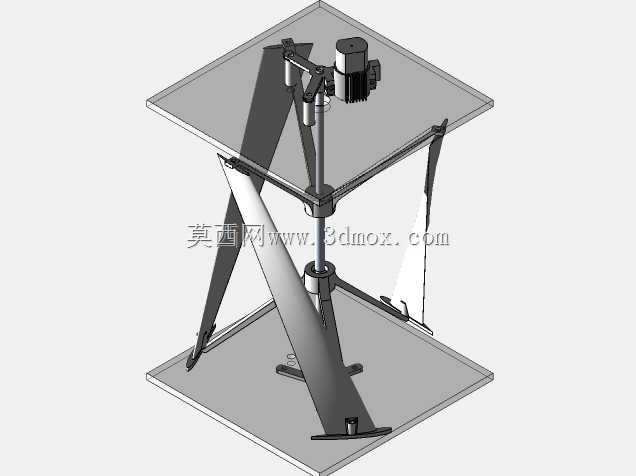

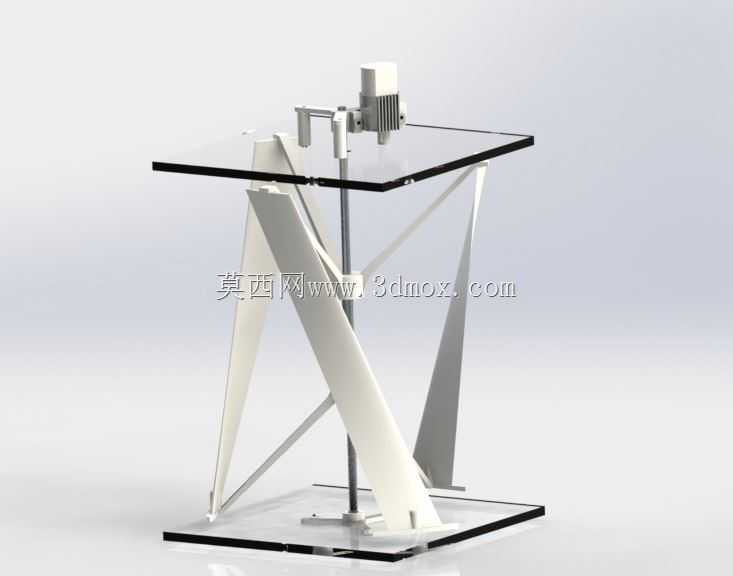

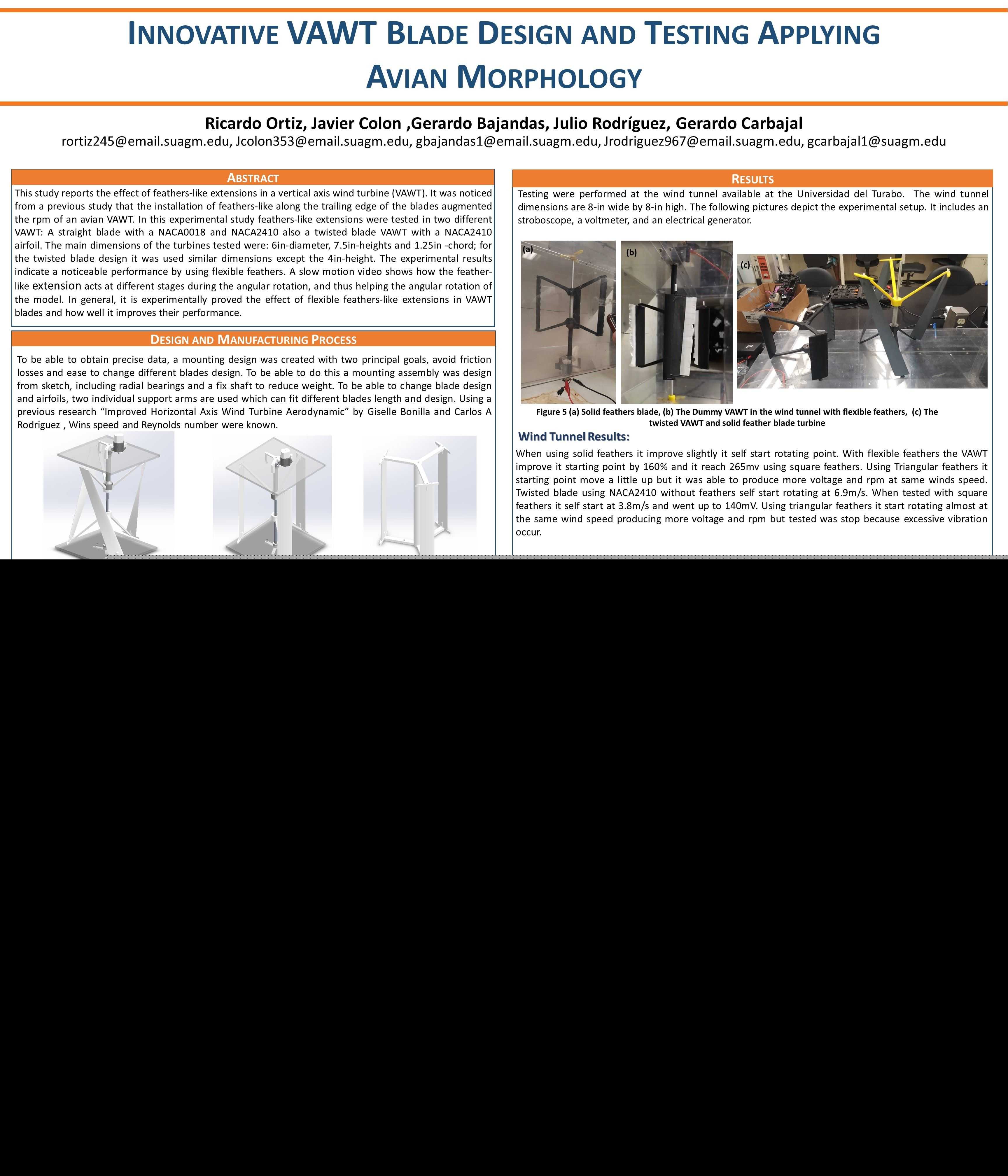

　　这款垂直轴风力涡轮的结构设计，核心围绕风洞实验场景下的气动性能验证展开，上下支撑骨架预留60度安装间隙，叶片采用NACA2410翼型做扭曲构型，攻角设定为5度，整体安装边界完全匹配高校风洞试验段的尺寸约束，可直接固定在风洞试验台架上完成不同来流风速下的扭矩、转速、风能利用系数测试。

　　从实际用途来看，该结构并非面向量产并网的商用风力发电机组，而是服务于高校风能工程方向的基础研究，可用于验证扭曲翼型垂直轴风机在低风速段的启动特性、不同攻角下的翼型失速边界，以及支撑结构对叶片尾流的干扰效应，也可作为小型离网供电场景下垂直轴风机的原型验证载体，为后续优化叶片铺层、支撑结构减重提供实测数据支撑。

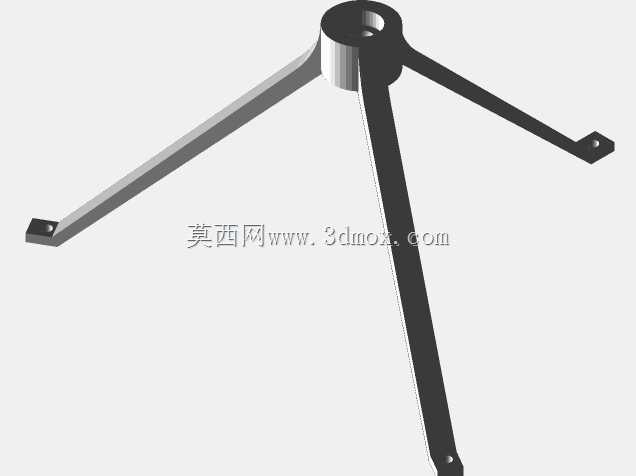

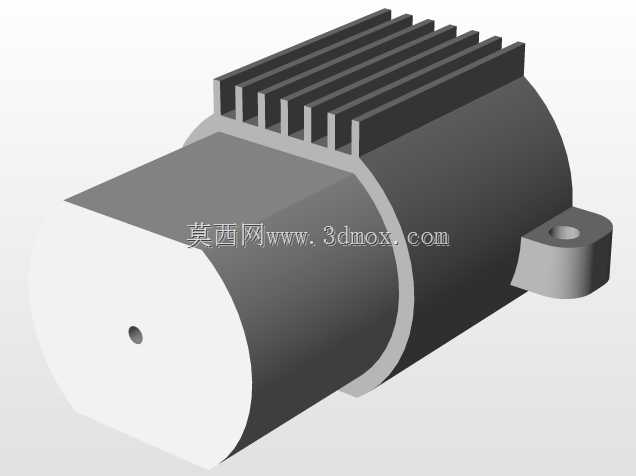

　　功能特性层面，扭曲叶片的构型设计，核心是解决传统直叶片垂直轴风机在旋转过程中，不同展向位置翼型有效攻角差异过大的问题——叶片旋转时，靠近上端面的线速度与靠近下端面的线速度存在梯度，统一翼型安装角会导致部分展向段翼型处于失速区间，拉低整体风能捕获效率，通过沿展向做连续的角度扭曲，可让叶片各展向段在额定转速下都处于最优攻角区间，降低启动风速阈值，提升低风速下的输出扭矩。上下骨架采用方形外框加斜向支撑的结构，一方面是为了匹配风洞试验台的方形安装接口，可通过压板直接固定在试验段的台面上，无需额外设计转接工装；另一方面斜向支撑的杆件布置特意避开了叶片的旋转扫掠区域，支撑截面做了倒圆处理，尽可能降低支撑结构对来流的扰动，避免支撑尾流打在叶片上造成额外的气动噪声与扭矩波动。顶部的动力输出端直接预留了与扭矩转速传感器对接的安装法兰，可直接连接测试设备采集输出参数，无需额外设计传动转接结构，减少传动环节的功率损耗对测试结果的干扰。

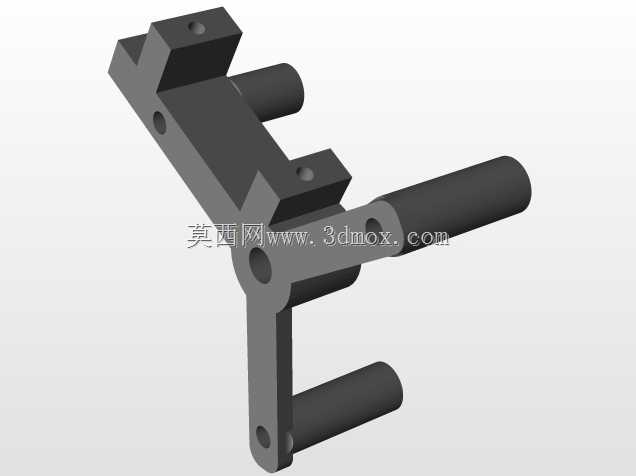

　　设计思路上，整体结构优先保障气动测试的准确性，其次兼顾拆装便捷性——叶片与中心转轴的连接采用可拆式抱箍结构，可快速更换不同扭曲角度、不同翼型的叶片，完成多组对照实验；上下支撑框架采用标准铝型材拼接，加工精度容易保障，装配时无需复杂工装即可保证上下端面的平行度，避免中心转轴倾斜导致叶片旋转时出现扫膛问题。安装边界方面，整体旋转扫掠直径控制在风洞试验段截面宽度的70%以内，避免叶片过于靠近风洞壁面产生壁面效应，影响测试数据的准确性；底部安装孔位的间距完全匹配常规风洞试验台的T型槽间距，可直接通过T型螺栓完成固定，安装后整体重心落在中心转轴轴线上，高速旋转时不会产生额外的偏心振动。

　　从工程落地的角度看，该结构的叶片扭曲角度是结合叶尖速比2.5的设计工况做的参数匹配，在该工况下各展向翼型的有效攻角均维持在4-6度区间，刚好处于NACA2410翼型的最大升阻比区间，既不会因为攻角过小导致升力不足，也不会因为攻角过大出现翼型表面流动分离。支撑结构的杆件直径经过气动优化，在满足结构刚度要求的前提下尽可能缩小截面尺寸，降低支撑的风阻占比，减少结构本身对风能的消耗。中心转轴采用空心轴设计，既可以降低整体转动惯量，提升风机的响应速度，也可以在轴内部布置走线，为后续加装叶片表面压力传感器预留走线空间，方便后续开展翼型表面压力分布的测试研究。
