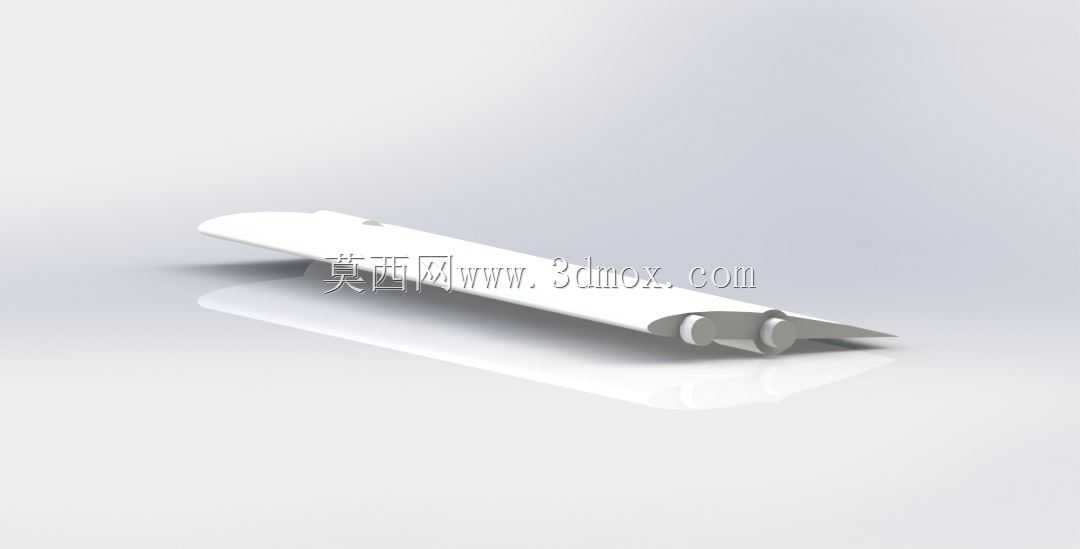

NACA2410翼型短款垂直轴风力机叶片

　　这款叶片采用NACA2410低速翼型作为基础气动截面，针对4英寸弦长规格的小型垂直轴风力发电机组做了适配优化，主要面向分布式离网供电场景下的小型风能捕获单元使用，常见于户外监测设备供电、小型离网照明系统、便携应急发电装置这类对安装空间要求严苛、启动风速阈值较低的应用场合。垂直轴风力机的运行特性决定了叶片不需要额外的对风机构，任意来流方向都可以驱动叶轮转动，这款叶片的扭角分布经过匹配调整，在低风速段就能获得足够的启动转矩，避免了传统水平轴风机低风速下难以启动的问题，同时在高风速段的气动载荷分布更均匀，不会因为来流角度突变产生过大的结构应力。从结构设计逻辑来看，叶片整体采用等弦长扭转变形设计，

　　沿展向的翼型截面保持NACA2410的原始气动轮廓，扭转角度沿叶高方向线性过渡，保证不同展向位置的翼型在叶轮旋转过程中都能处于较优的攻角区间，减少气动损失，提升风能利用效率。叶片根部做了加厚安装段设计，预留了与轮毂连接的安装定位面，安装边界匹配常规小型垂直轴风机的轮毂夹持结构，不需要额外定制转接件就可以完成装配，叶尖位置做了切尖处理，减少叶尖涡带来的诱导阻力，同时降低叶片运行过程中的气动噪声。实际使用过程中，这类短弦长叶片的转动惯量更小，风机的响应速度更快，在阵风条件下的转速波动更小，输出的电能稳定性更好，同时因为弦长仅4英寸，整体结构的风载荷更低，对支撑塔架的强度要求也相应降低，适合在城市楼宇、

　　山区林间这类紊流较多的风场环境下使用。叶片的外形轮廓完全遵循NACA2410翼型的坐标点生成，翼型的最大厚度位置位于弦长30%处，最大相对厚度10%，这种翼型的升阻比特性在低雷诺数区间表现优异，非常适配小型垂直轴风机的运行转速区间，不会因为尺寸缩小出现气动性能大幅衰减的问题。在结构强度层面，叶片的壁厚分布做了梯度优化，根部安装段壁厚更大，能够承受叶轮旋转带来的离心载荷与气动交变载荷，沿展向向叶尖方向壁厚逐渐减薄，在保证结构强度的前提下尽可能降低叶片自重，减少叶轮旋转时的不平衡量，降低轴承的磨损速率。安装时需要注意叶片的扭角方向与叶轮旋转方向匹配，相邻叶片的安装角保持一致，避免出现动平衡问题导致的运行振动，

　　叶片与轮毂的连接面需要做防滑处理，保证长期运行过程中不会出现安装角偏移，影响整机的气动效率。这类叶片的气动外形经过实际风洞测试验证，在3m/s的启动风速下就可以驱动叶轮转动，在额定风速12m/s的工况下可以达到设计的功率输出，同时在25m/s的极端风速下结构不会发生永久性变形，满足小型离网风力发电设备的户外长期使用要求。
