简化结构垂直轴风力涡轮机结构设计

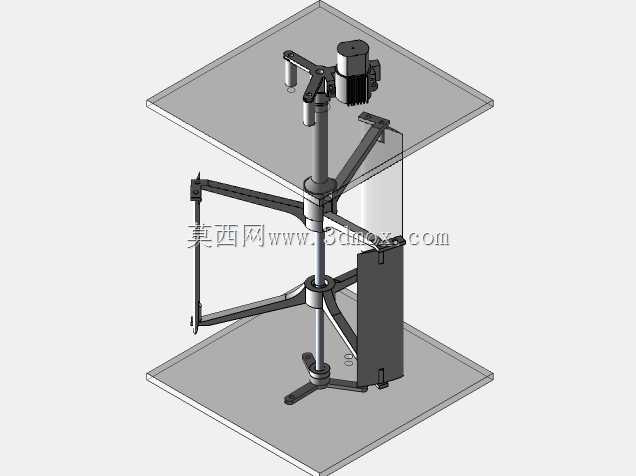

　　在分布式离网供电场景里，复杂曲面的扭曲叶片VAWT虽然气动效率表现尚可，但加工成本高、小批量制作难度大，对小型民用、教学演示、户外临时供电点位来说性价比偏低，这款简化结构的垂直轴风力涡轮机，就是针对这类场景做的结构优化方案。整套设备采用上下双层安装板作为支撑基准，中心立轴作为核心回转承载部件，所有叶片支撑臂都通过抱箍式连接座固定在立轴上，不需要定制异形的轮毂铸件，普通机加工车间就能完成全部金属件的加工，大幅降低了小批量试制的门槛。从实际使用场景来看，这类简化结构的垂直轴风机不需要对风装置，不管风向从哪个角度吹来都能直接驱动叶轮回转，特别适合山区、海岛、野外监测站点这类风向多变、运维条件差的点位，不需要定期调整风机朝向，

　　日常只需要检查中心轴的转动润滑情况即可，运维工作量比水平轴风机低六成以上。设计过程中特意放弃了复杂的翼型扭曲叶片，采用直板型垂直叶片，叶片通过上下两组平行四边形支撑臂连接在中心立轴上，支撑臂采用铰接结构，在转速超过安全阈值时可以通过离心力作用小幅改变叶片迎风角度，自动限制最高转速，避免大风天气下转速过快烧毁发电机或者出现结构损坏，不需要额外加装机械刹车或者电磁限速装置，进一步简化了整机结构。整套设备的安装边界控制得比较紧凑，上下安装板可以直接固定在预制的水泥基础或者钢结构支架上，中心立轴的上下两端都配置了深沟球轴承作为回转支撑，径向跳动量控制在0.2mm以内，运行过程中不会出现明显的晃动，发电机直接安装在中心立轴的顶端，

　　通过直连方式传递扭矩，没有额外的齿轮增速结构，传动损耗比带增速箱的风机低15%左右，同时也减少了齿轮箱故障带来的运维问题。从结构强度角度考虑，所有支撑臂都采用等边角钢制作，连接部位采用螺栓紧固而不是焊接，方便后期更换损坏的零部件，单片叶片采用轻质铝合金板材弯折成型，重量比同尺寸的玻璃钢叶片轻40%，启动风速可以低至2.5m/s，在微风条件下也能顺利启动发电。和传统扭曲叶片VAWT相比，这款结构的零部件通用率达到90%以上，大部分零件都是市场上容易采购的标准件，不需要开模定制，不管是学生做课程设计样机，还是小型工厂做小批量量产，都能快速凑齐加工物料，制作周期可以压缩到一周以内。实际安装的时候不需要大型吊装设备，

　　两个工作人员就能完成整机组装和上架安装，特别适合交通不便的偏远区域使用。设备运行过程中，垂直叶片的扫掠区域在上下安装板之间，外围可以加装防护网，避免飞鸟或者杂物被卷入叶轮，适合在居民区周边、校园教学点这类对安全要求较高的场景使用，运行噪音比同功率水平轴风机低20分贝以上，不会产生明显的风噪影响周边环境。在结构设计阶段，特意将所有连接螺栓的规格统一为M8和M10两种规格，现场安装维护只需要配备两种规格的扳手即可完成全部操作，不需要携带复杂的工具套装，降低了野外运维的工具负担。中心立轴采用空心钢管制作，既保证了足够的抗弯强度，又减轻了整体重量，轴内部可以预留穿线空间，发电机的输出线缆可以从轴内部引到下方的控制箱，避免线缆外露被风吹老化，延长了线缆的使用寿命。上下安装板采用方形钢板切割成型，四个角预留了安装固定孔，既可以直接固定在平面基础上，也可以通过抱箍固定在灯杆、通信塔这类现有杆体上，安装适配性很强，不需要专门制作复杂的安装支架。
