仿鸟类翼型NACA0018曲面叶片结构

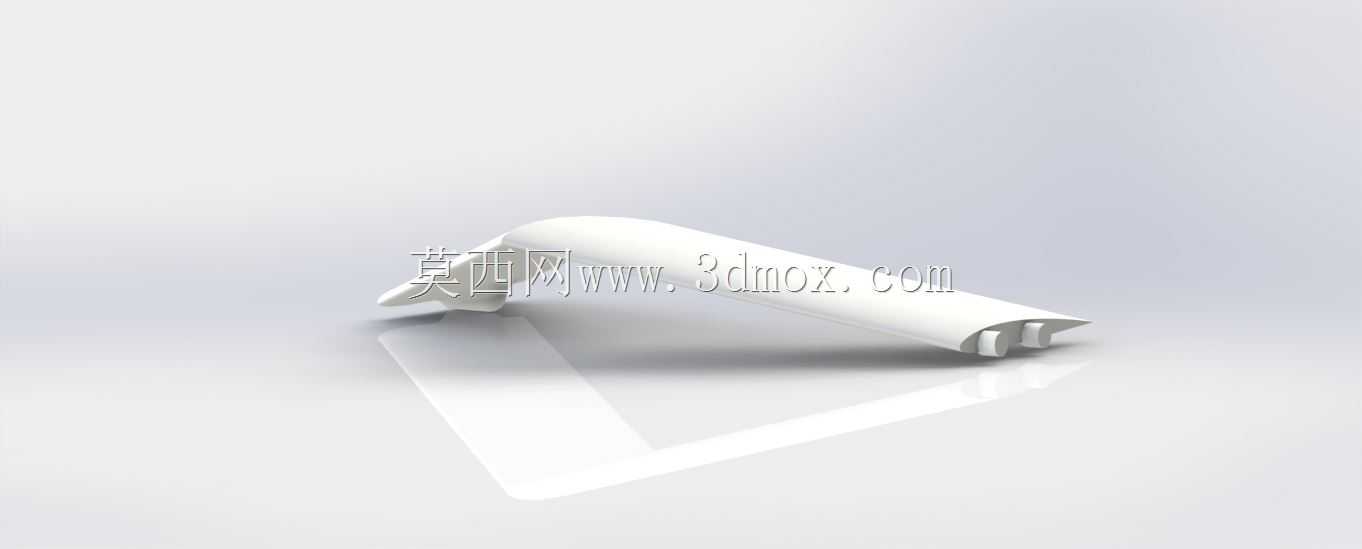

　　这款仿鸟类翼型的曲面叶片，核心采用NACA0018标准翼型截面做基准演化，区别于常规对称翼型的平直叶片设计，整体沿展向做了贴合鸟类飞羽排布的弧度过渡，在低速流体工况下能更好地贴合流场走向，减少翼尖涡流带来的能量损耗。从实际应用场景来看，这类叶片既可以适配小型垂直轴风力发电机组的叶轮组，也能用于低流速水域的潮流能捕获装置，甚至在小型通风设备、低空低速无人机的升力面结构上也能找到适配场景，核心优势在于低雷诺数工况下的气动稳定性远优于常规平板叶片或者对称平直翼叶片。

　　从设计思路层面拆解，整个叶片的截面基准严格遵循NACA0018翼型的坐标参数，最大厚度位置位于弦长30%处，相对厚度18%的选型本身就兼顾了结构强度与气动效率，不需要额外在叶片内部加过多加强筋就能满足常规工况的刚度要求，能有效降低整体重量。沿叶片展向的扭转角度做了渐变处理，从根部到尖部的安装角逐步递减，避免叶片不同展向位置的气流攻角超过失速临界值，尤其是在来流方向不稳定的野外风场或者紊流较多的水域环境里，这种渐变扭转设计能大幅降低叶片运行时的振动幅度，减少连接轴处的疲劳载荷。

　　在安装边界的设计上，叶片根部做了两个平行的圆柱定位凸台，凸台的中心距与常规小型叶轮的轮毂安装孔位完全匹配，不需要额外做转接件就能直接装配，凸台的高度预留了足够的锁紧空间，不管是用螺栓锁紧还是粘接固定都有足够的操作余量。叶片整体的弦长从根部到尖部做了收窄处理，尖部弦长约为根部弦长的60%，这种梯形的平面形状能进一步降低翼尖的诱导阻力，同时让叶片整体的质量分布更靠近根部，减小叶轮旋转时的离心力载荷，降低对连接轴承的强度要求。

　　从功能特性来看，这款叶片的曲面过渡全程保持G2连续，没有曲率突变的位置，流体经过叶片表面时不会出现局部的气流分离，在来流风速3-12m/s的区间内，升阻比能保持在较高水平，不会像大厚度翼型那样在低风速下启动困难，也不会像薄翼型那样在高风速下容易出现结构变形。叶片的前缘做了微小的钝化处理，不是绝对的尖锐前缘，这种设计是参考鸟类翅膀前缘的小凸起结构演化而来，能在大攻角工况下延缓失速现象的出现，哪怕来流方向突然出现15度以内的偏角，叶片也能保持稳定的出力，不会出现突然的载荷波动。

　　实际做结构校核的时候可以发现，叶片的壁厚从前往后做了渐变处理，前缘位置壁厚更大，能抵御风沙或者水流中杂质的冲击，后缘位置壁厚较薄，能减少尾部的涡流脱落强度，降低运行时的气动噪音。整个叶片的外形没有尖锐的棱角，所有过渡位置都做了圆角处理，一方面是减少流体经过时的阻力，另一方面也能避免装配过程中出现应力集中的问题，延长部件的使用寿命。在做装配适配的时候，只需要匹配根部两个定位凸台的孔径与中心距，就能完成和轮毂的对接，不需要对叶片本身做二次加工，互换性较强，适合批量生产的小型流体动力设备使用。
