线圈切割专用工装设备结构设计

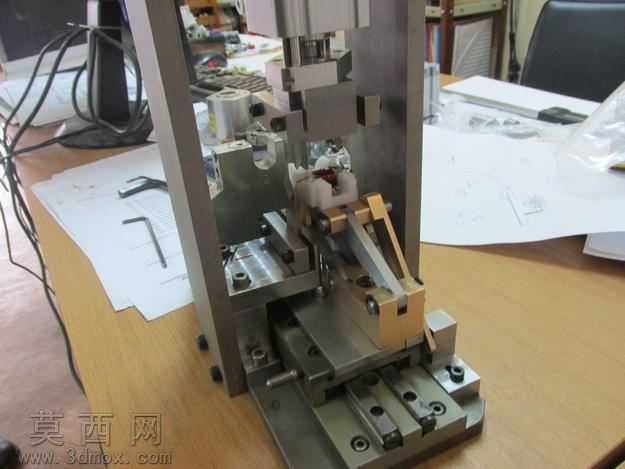

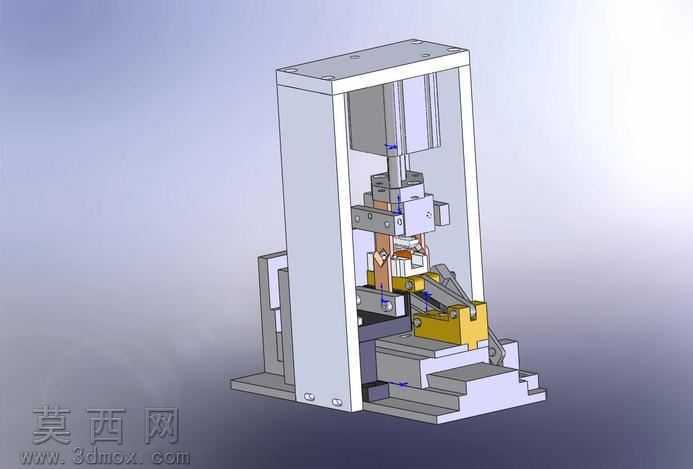

本模型为线圈切割专用加工设备，整体采用立式框架式结构设计，建模过程中以SolidWorks为核心工具完成全参数化建模，对设备各组成部件进行1:1比例还原，确保各装配体间无干涉、配合关系完全符合实际机械装配逻辑。建模阶段首先搭建主体立式支撑框架，采用加厚金属板材作为立柱与底座基材，底座设置多组可调式安装定位槽，可适配不同规格的待加工线圈定位需求，框架上部预留驱动组件安装位，可匹配直线下压驱动模块实现裁切动作的精准行程控制。设备中部为核心裁切执行与工件定位模块，定位组件采用铜质与钢制件组合结构，针对伤口铜导体类线圈的加工特性，设计了仿形定位槽与弹性压料结构，可在裁切前对线圈工件进行稳定夹持，避免裁切过程中出现工件偏移、线圈散线的问题；裁切刀座采用快换式结构设计，预留刀具安装调节间隙，可根据不同线径的线圈调整裁切间隙与下刀深度，保障切口平整无毛刺。材质渲染阶段对不同部件进行差异化材质赋予，主体框架与钢制结构件赋予磨砂金属钢材质，调整表面粗糙度与反光参数还原金属加工件的真实质感，铜质定位与裁切组件赋予黄铜材质，还原铜件特有的暖金色金属光泽与轻微氧化质感，工作台面赋予实木桌面材质，线缆、操作手柄等辅助部件分别赋予橡胶、工程塑料材质，通过环境光与补光参数调整，让整体渲染效果贴近实际车间设备的真实视觉表现。设计思路围绕线圈裁切工序的实际生产需求展开，摒弃冗余结构设计，将定位、压料、裁切三个核心工序集成在同一立式工位上，有效缩小设备占地面积，同时各功能模块采用模块化拆分设计，便于后期根据加工需求更换定位夹具、调整裁切行程，适配不同规格的线圈类工件加工需求，设备底部设置多组锁紧固定螺栓孔，可将设备稳定固定在加工工作台面上，避免裁切作业时设备产生晃动影响加工精度，整体结构紧凑，传动路径短，动作执行响应快，可满足小规格线圈工件的高精度裁切加工需求。
