带送料导轨的精密冲压工装结构设计

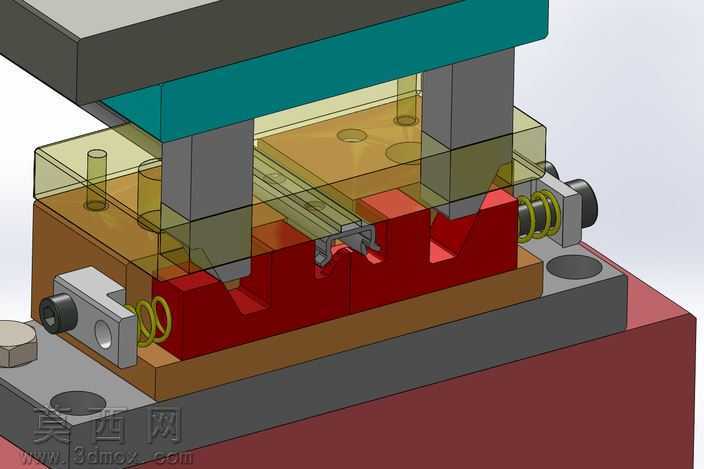

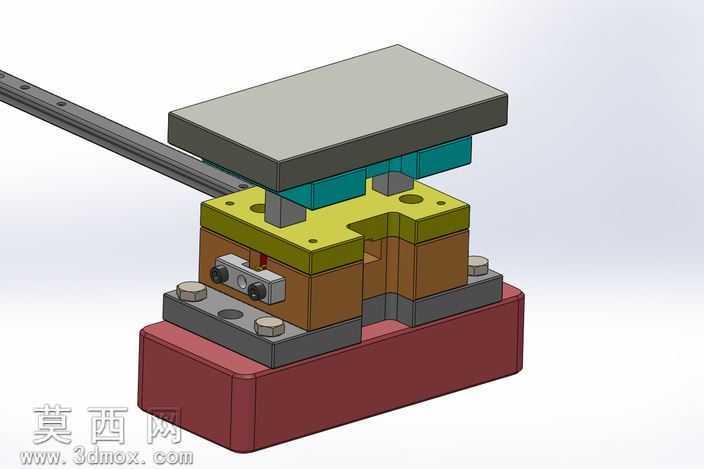

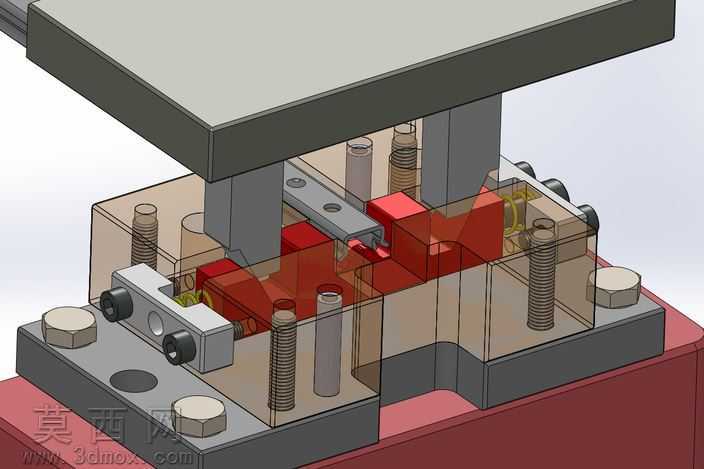

本作品为带侧向导料结构的精密冲压工装三维设计，采用SolidWorks完成全参数化建模与装配验证，整体结构遵循冲压工装的分层式设计逻辑，从下至上依次设置模座、下模成型组件、导料定位组件、上模冲压组件，各部件间通过标准紧固件完成定位锁紧，保证工装整体的装配精度与运行稳定性。建模过程中对所有零件采用实体特征建模方式，对模座的倒角、安装孔位、定位槽等细节特征做了完整还原，未省略任何装配配合特征，确保模型可直接用于工程出图与装配干涉检查。渲染阶段采用分层材质赋予方案：底部模座使用哑光暗红色金属漆材质，还原铸铁模座的厚重质感；下模成型组件分别赋予棕褐色模具钢材质、黄绿色硬质合金镀层材质，区分不同功能的成型零件；上模压板采用哑光灰色钢材材质，导料导轨使用深灰色发黑处理金属材质，紧固件采用亮银色镀锌金属材质，通过材质差异清晰区分各功能部件，让整体结构层次一目了然。结构设计上，侧部延伸的长导轨设置等距定位孔，可实现条料的连续送料定位，上模与下模的对应位置设置精准的配合型腔，合模时可完成工件的冲压成型作业，下模侧部设置的微调组件可对成型间隙进行微米级调整，适配不同厚度的冲压原料。设计过程中优先考虑工装的拆装便捷性与维护性，所有锁紧螺丝均设置在易操作的外露位置，易损耗的成型镶块采用独立装配设计，无需拆解整个模座即可完成镶块更换，同时对上下模的合模行程做了限位设计，避免合模过度造成模具损坏。整体装配完成后已完成全局干涉检查，所有运动部件无行程干涉，各配合面的公差设置符合精密冲压工装的行业设计标准，可作为小型精密件冲压工装的设计参考方案。
