级进冲压模具工装结构三维设计

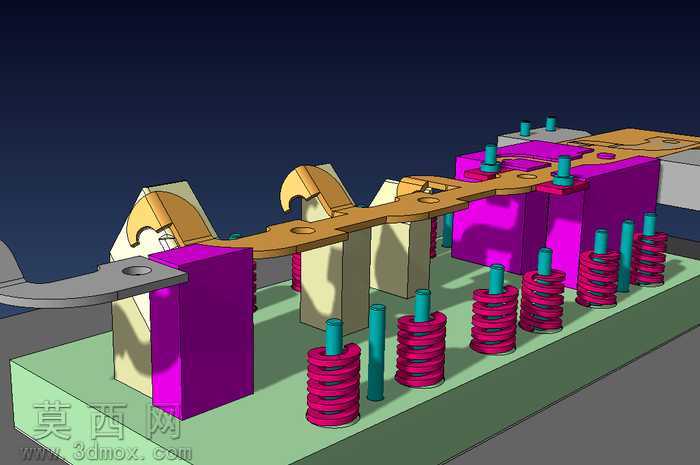

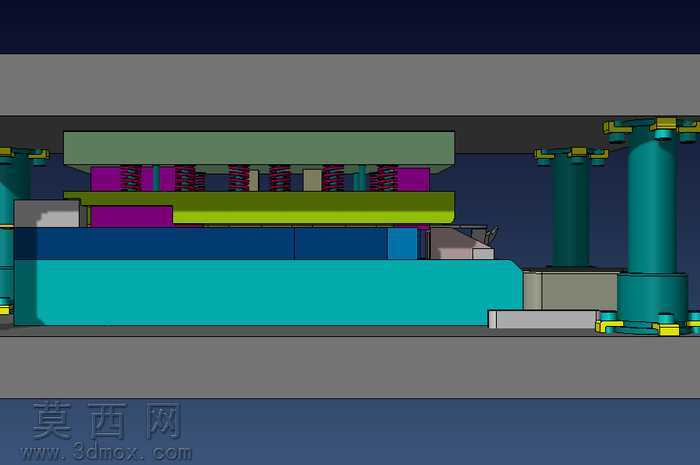

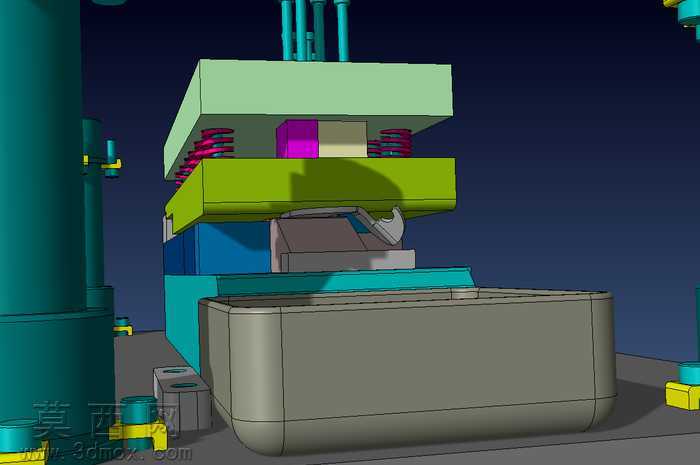

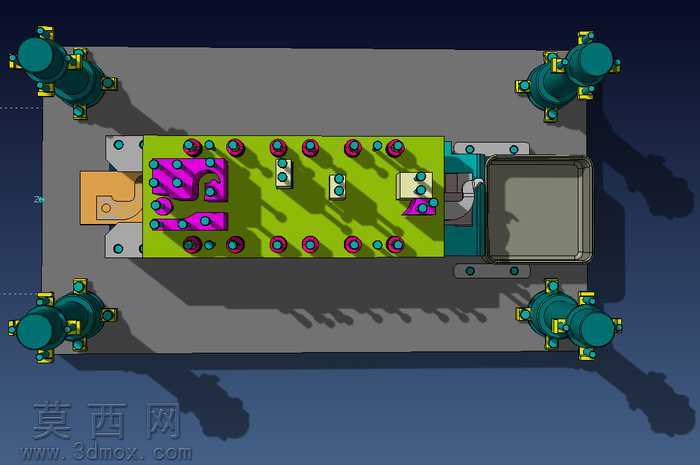

本作品为多工位级进冲压工装的三维结构设计，建模过程严格遵循冲压模具的实际生产装配逻辑，通过三维建模软件完成全零部件的参数化搭建，完整还原了级进模上下模座、卸料板、凸凹模固定板、导向组件、弹性复位元件等核心结构的装配关系。建模阶段对每一类零件都做了分层处理，不同功能模块采用差异化的色彩材质进行区分：上下模座采用深灰哑光钢材材质，模拟模架的高强度铸钢质感；卸料弹性元件采用亮紫色高饱和材质，清晰标识弹簧复位组件的分布位置；导向导柱采用青绿色金属烤漆材质，突出导向机构的装配定位；各层模板采用不同明度的绿、蓝、灰哑光材质，直观区分不同功能的板件层级，方便快速识别模具的分层结构。结构设计上，该级进模采用四导柱精密导向结构，导柱搭配独立的润滑衬套结构，保证上下模合模过程的同轴精度；卸料板侧均匀布置多组矩形螺旋压缩弹簧，提供稳定均匀的卸料力，避免冲压过程中板料变形卡模；凸模安装区域做了阶梯式固定结构，保证凸模的装配刚性，同时预留了快拆更换的间隙；下模侧设置了多重定位挡块结构，可实现条料的步进精准送料定位，满足连续冲压的工位精度要求。设计过程中充分考虑了实际冲压生产的工况需求，对各板件的避让间隙、弹簧的预压行程、导柱的合模导入长度都做了参数化校验，所有配合面都预留了合理的装配公差，模型可直接用于结构评审、装配工艺模拟以及新员工的模具结构认知教学，完整呈现了多工位级进冲压模具的典型结构布局与工作逻辑，清晰展示了连续冲压过程中各部件的运动配合关系。
