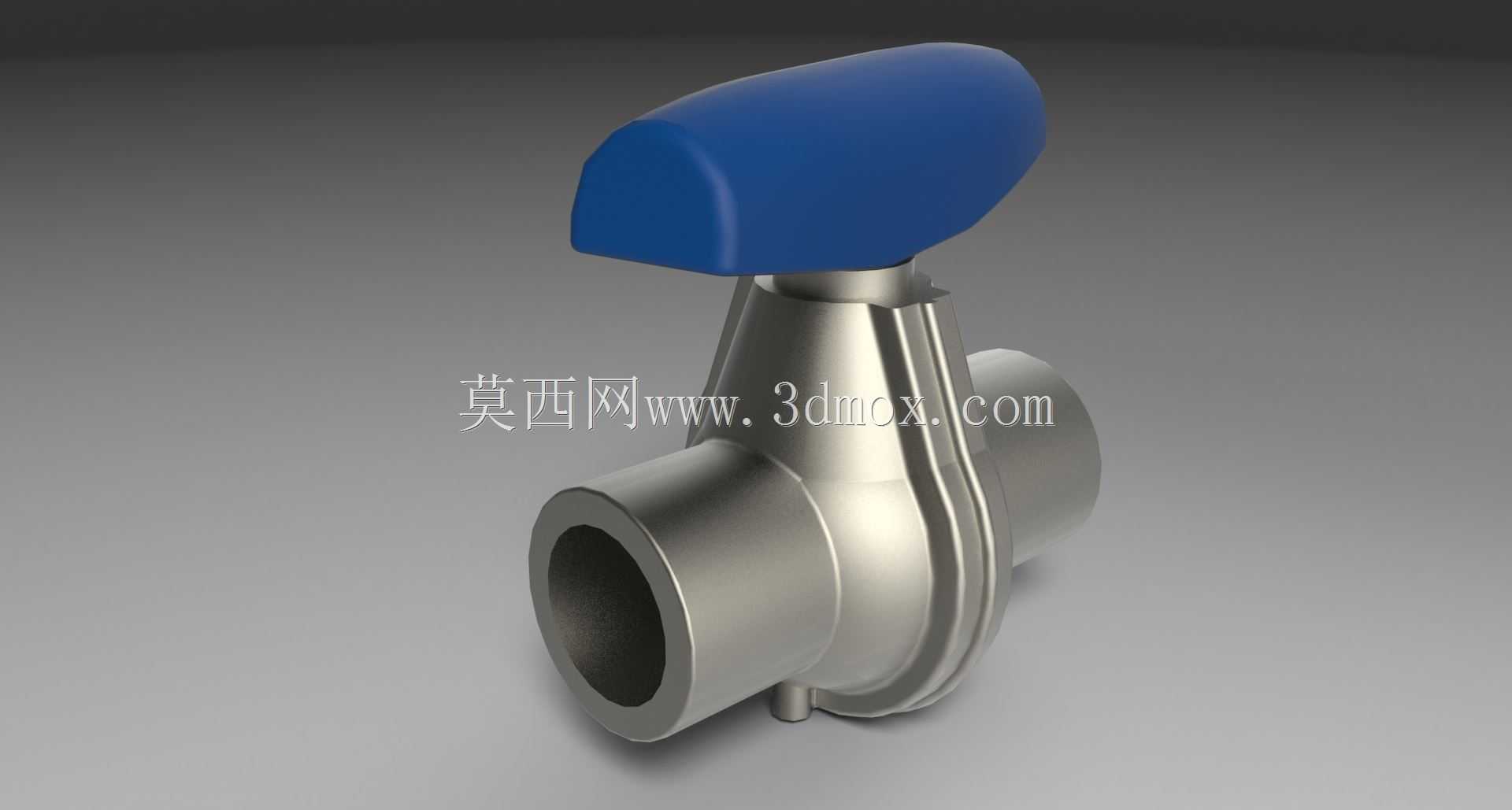

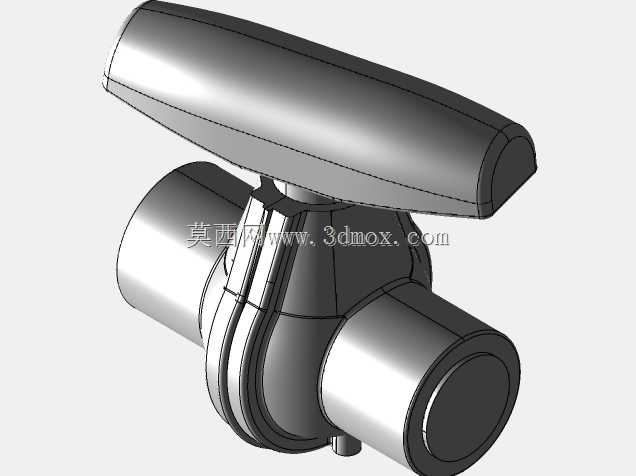

内螺纹连接蓝色手柄直通式球阀结构

　　这款手动直通球阀的三维结构，完全贴合民用给排水、小型工业流体管路的实际使用需求做的细节还原，日常在户内冷热水管路、小型气动控制回路、低压化工助剂输送支管里，这类阀件都是最常用的通断控制部件，相比闸阀、截止阀，它的开关行程短，手柄转动90度就能完成全开全关操作，日常运维时不用反复拧动手轮，操作人员站在管路旁一眼就能通过手柄朝向判断阀门启闭状态，能有效避免误操作风险。从结构设计逻辑来看，整个阀体采用一体式锻造流线造型，没有多余的外置拼接法兰，进出水端都是标准内螺纹接口，安装时直接和同规格外螺纹管路端拧紧即可，不需要额外加装配对法兰、密封垫片组，能有效压缩管路安装的轴向占用空间，尤其适合管路排布紧凑的设备内部、家装吊顶内、

　　机柜夹层这类安装操作空间有限的场景。阀芯采用常规的通孔球体结构，全开状态下介质流道和管路通径完全对齐，没有额外的节流台阶，介质流经时的局部阻力系数远低于同通径的截止阀，不会造成明显的压力损失，也不容易在阀腔内部残留介质杂质，输送带微小固体颗粒的流体、粘稠流体时也不容易出现卡堵问题。手柄部分做了符合人体工学的弧形加宽设计，表面是哑光防滑的包覆结构，即使操作人员戴劳保手套操作，也能稳稳施加转动力矩，不会出现打滑脱手的问题；手柄和阀杆的连接位置做了扁方定位结构，装配时不需要额外打销钉，靠扁方的形位配合就能传递扭矩，长期开关操作也不会出现手柄和阀杆相对打滑的问题，后期如果手柄出现老化损坏，直接拔下更换同规格配件即可，不需要拆解整个阀体，

　　维护成本很低。阀杆的密封结构采用多层填料压合设计，在阀杆和阀体的配合间隙处，填料压盖通过预紧力挤压密封填料，能在1.6MPa的常规工作压力下完全杜绝介质从阀杆位置外漏，同时不会给阀杆转动带来过大的阻力，日常开关操作的力矩控制在普通人单手就能轻松操作的范围内，不需要额外加套管增大力矩。从安装边界尺寸来看，这款阀的整体轴向长度和同通径的内螺纹闸阀基本持平，手柄在全开状态下和管路轴线平行，横向突出阀体的尺寸很小，不会和旁边并排布置的其他管路、支架产生干涉；全关状态下手柄垂直于管路轴线，此时手柄顶端距离管路外壁的预留操作空间只需要50mm就能完成开关操作，做管路排布设计时不需要给阀门预留过大的操作检修空间。在细节结构处理上，

　　阀体的流道内壁做了圆弧过渡处理，介质从入口进入阀腔后不会出现直角冲刷的死角，能有效降低高速流体对阀体内壁的冲蚀磨损，延长阀门的实际使用寿命；球体和阀座的密封面采用软质密封配合，密封比压均匀，低压状态下也能实现零泄漏，完全满足民用管路、小型工业管路的密封要求。整个结构没有冗余的设计部件，所有零件的造型都兼顾了加工工艺性，阀体采用模锻成型后再做机加工，生产时的材料利用率高，加工工序少，适合批量量产；装配流程也很简单，依次装入阀座、球体、阀杆、密封填料、压盖、手柄即可完成总装，不需要复杂的专用工装，生产装配效率高。在实际选型适配时，这款阀的结构尺寸完全匹配常规民用给排水、小型气动系统的通径规格，做管路三维排布设计时，可以直接调用这个模型核对安装空间，提前预判手柄操作时会不会和周边的管路、设备外壳、结构支架产生干涉，避免现场安装时才发现操作空间不足需要返工改管路的问题；同时模型的细节还原度足够，做设备装配动画、管路系统原理演示时，也能清晰展示阀门的启闭状态、连接方式，不需要再额外做简化处理。
