带加强筋直角安装固定支撑角座

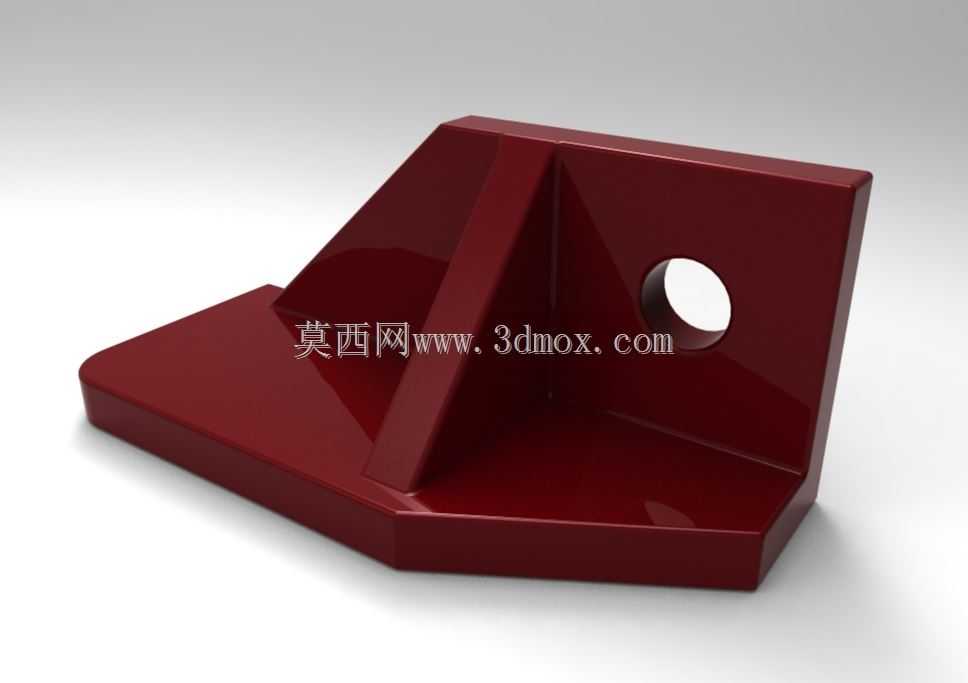

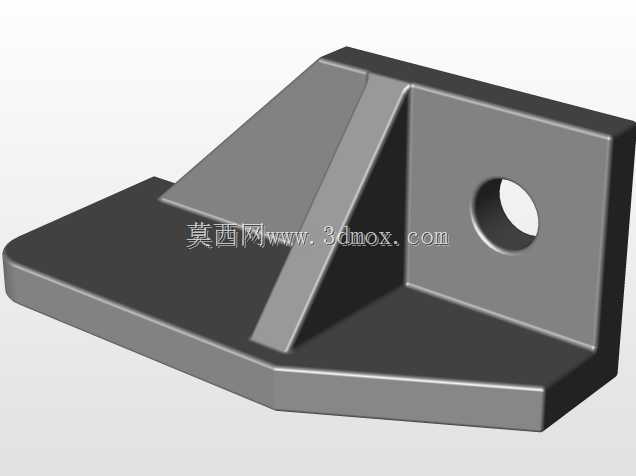

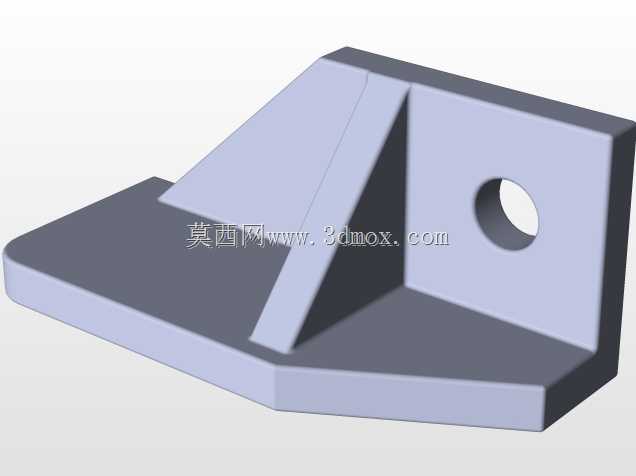

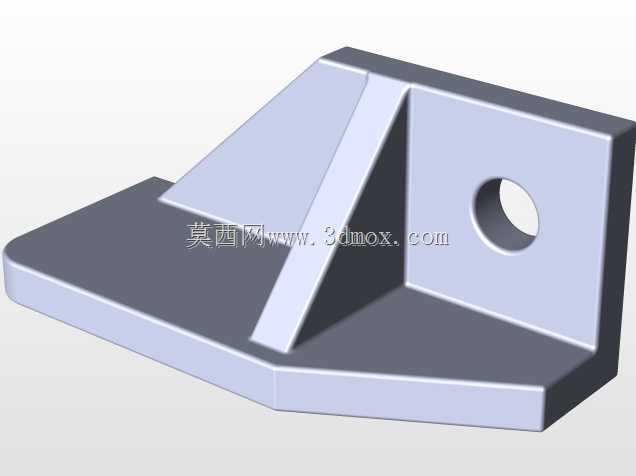

　　这款直角支撑角座是工业装配场景中极为常用的刚性连接构件，日常在自动化生产线的机架搭建、小型设备的工位辅件固定、工装夹具的基体连接环节都能见到这类构件的身影。它的核心作用是在两个垂直相交的安装面之间提供刚性支撑，抵消连接部位受到的侧向倾覆力矩，避免垂直安装的板件、支架在长期受载后出现形变、连接松动的问题。从结构设计来看，底部采用带切角的平板式安装基面，切角设计并非单纯的外观处理，而是为了避让安装平面上的焊缝、凸台或者相邻构件的棱边，保证安装基面能够完全贴合固定面，不会因为局部干涉导致安装后出现翘曲、受力不均的情况。立板与底板之间设置了两道三角形加强筋，筋板的厚度与立板、底板的壁厚保持一致，

　　这种等壁厚设计在铸造或者注塑成型过程中能够避免因壁厚差导致的缩孔、冷却形变问题，同时筋板的走向完全匹配受力传递路径，当立板受到垂直于板面的载荷时，力会通过筋板均匀分散到底板的整个安装面，而不是集中在立板与底板的直角连接处，从根源上降低了直角部位应力集中断裂的风险。立板上开设的单通孔用于穿装螺栓或者销轴，实现被支撑构件与角座的铰接或者刚性固定，孔位的中心高度经过匹配常规工业铝型材、方管机架的安装孔位设计，不需要现场二次扩孔调整位置就能直接适配常用的型材安装尺寸。底板上预留的安装孔位（图中未完全展示孔位细节，从结构布局来看沿底板边缘对称分布）采用沉孔设计，安装后螺栓头不会突出底板表面，保证整个支撑面的平整度，

　　不会因为螺栓突出导致角座安装不稳。在实际选型使用时，需要注意几个安装边界条件：首先是底板的贴合面平面度公差需要控制在每100mm长度不超过0.1mm，若安装面存在明显的凹凸形变，强行拧紧螺栓会导致角座本身产生内应力，长期受载后容易在筋板连接处出现裂纹；其次是立板上的连接孔适配的螺栓规格需要与孔位间隙匹配，若采用间隙过大的螺栓，受载时会出现孔壁挤压磨损，长期使用会导致连接位置窜动；另外这类角座的支撑载荷方向需要尽量与筋板平面平行，若载荷方向偏离筋板平面过大，筋板的加强作用会大幅衰减，无法达到设计的额定承载能力。在生产线的护栏安装场景中，这类角座常被用于护栏立柱与地面机架的连接，相比没有加强筋的直角片，它的抗侧向撞击能力提升三倍以上，

　　即使生产线旁的物料周转车轻微剐蹭护栏，也不会出现立柱歪斜的情况。在小型非标设备的外壳安装中，这类角座可以作为外壳钣金件与内部机架的连接支撑，避免钣金外壳在设备运行振动下出现共振异响，同时也能提升外壳的整体刚性，减少钣金件的薄料形变。设计这类构件的三维模型时，需要重点关注直角部位的过渡圆角处理，内直角处不能做成完全清角的结构，一方面是加工工艺限制，不管是铣削加工还是铸造成型，完全清角都会大幅提升加工难度，另一方面小圆角过渡能够进一步降低应力集中系数，提升构件的疲劳寿命。外棱边处的倒角处理则是为了去除加工毛刺，避免安装过程中划伤操作人员，同时也能减少构件磕碰后的棱边崩缺问题。
