大电流柜用三工位机械联锁结构设计

　　这套联锁结构主要适配额定电流800A到1600A的低压抽出式开关柜，对应BLoco BLIM系列框架的三工位操作联锁需求，核心作用是在配电设备操作过程中，通过机械硬限位强制规范操作顺序，完全杜绝带负荷推拉抽屉、误分合主开关、带电开启柜门这类恶性误操作事故，在工业供配电、楼宇配电室、数据中心供电回路这类对操作安全要求极高的场景里，是低压柜抽屉单元必不可少的安全防护构件。

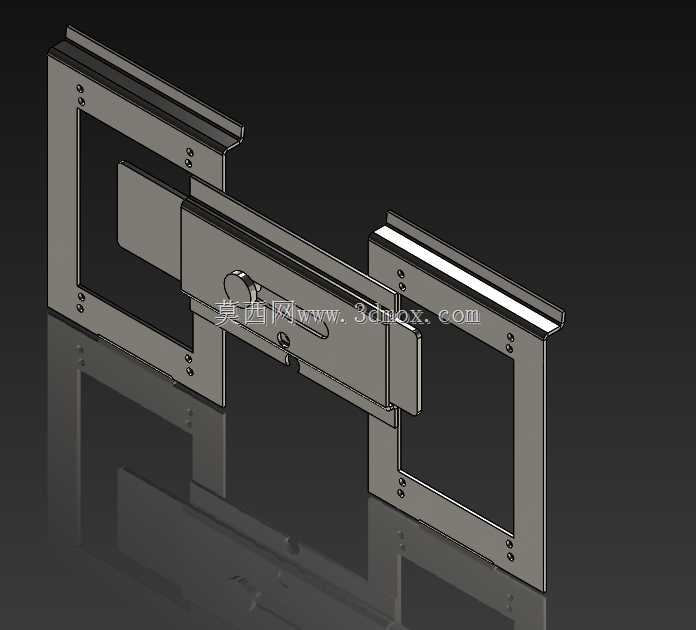

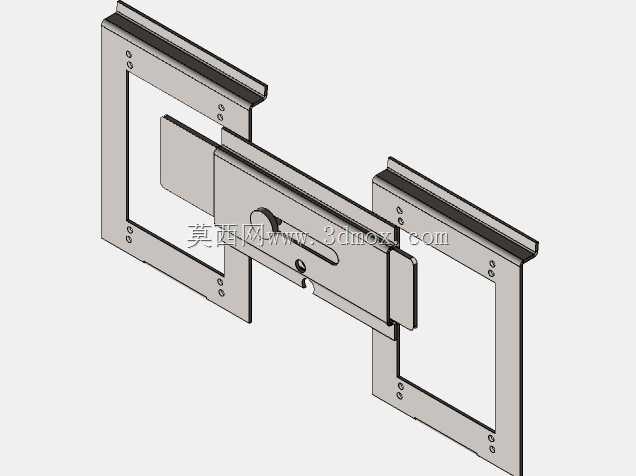

　　从结构设计逻辑来看，整套联锁没有采用复杂的连杆传动或者电子感应元件，完全依靠钣金件的形位配合、滑动副的行程限位实现互锁逻辑，整体由左右两个安装固定框、中间滑动锁体、操作拨钮、定位弹销几个部分组成。左右安装框采用对称式折弯结构，折弯边预留了对应柜体安装梁的固定孔位，安装时直接通过螺栓固定在抽屉单元两侧的C型安装梁上，不需要对柜体原有结构做额外打孔改造，适配性较强。中间的滑动锁体采用多折边钣金冲压成型，内部预留了和主开关操作轴、抽屉推进机构配合的卡槽，当主开关处于合闸位置时，锁体的凸台会直接卡入抽屉推进机构的限位槽内，此时抽屉无法被推入或者拉出，同时锁体侧边的挡片会顶住柜门的锁舌位置，柜门也无法被强行开启；只有当操作拨钮带动锁体滑动到分闸位置，主开关完全断开后，锁体的凸台才会退出推进机构的限位槽，此时抽屉才可以进行抽出或者推入的操作，同时柜门的锁舌限位被解除，才允许开启柜门进行检修作业；当抽屉处于试验位置时，锁体的二级限位台阶会卡住推进机构，此时主开关无法被合闸，只能进行二次回路的测试操作，完全满足低压配电“五防”里和抽屉单元相关的所有联锁要求。

　　在安装边界的尺寸设计上，整套联锁的横向总行程严格匹配1600A框架抽屉的推进行程，左右安装框的孔位间距对应标准GCS、MNS型低压柜的25mm模数安装孔，安装完成后锁体的滑动面和安装梁的平面度公差控制在0.2mm以内，避免滑动过程中出现卡滞。锁体的滑动副采用钣金件自润滑的设计，没有额外加装塑料导轨或者铜套，依靠折弯边的折边角度形成滑动导向面，表面做镀锌钝化处理，在配电室常规的温湿度环境下，长期使用也不会出现锈蚀卡滞的问题。操作拨钮的位置设计在抽屉面板的操作高度范围内，操作人员站在柜前不需要弯腰或者抬手就可以直接操作，拨钮的操作力控制在15N到20N之间，既不会因为操作力过轻导致误碰滑动，也不会因为操作力过重影响正常操作。定位弹销的位置对应三个工作位置设置了三个定位凹坑，滑动到对应位置时弹销会自动卡入凹坑，给操作人员明确的到位反馈，不需要额外观察位置指示就可以判断联锁是否到位。

　　从实际使用的可靠性角度出发，这套联锁的所有受力部位都做了翻边加强处理，比如锁体和主开关配合的卡槽位置，折边高度达到15mm，即使主开关出现误操作带来的冲击力，也不会出现钣金变形导致联锁失效的问题。左右安装框和柜体梁的连接位置设计了长圆孔，安装时可以根据不同厂家柜体的梁厚误差做±2mm的位置调整，降低了对柜体加工精度的要求，在批量装配的时候可以有效提升安装效率。和传统的钢丝拉绳式联锁、塑料件联锁相比，这种全钣金滑动式联锁没有易损件，也不存在拉绳松弛断裂、塑料件老化脆裂的隐患，全生命周期内基本不需要维护，即使经过上千次的操作循环，联锁的位置精度也不会出现偏移，完全满足配电设备30年使用寿命周期内的操作安全要求。在进行三维建模的时候，所有钣金件的折弯系数都按照常规冷轧钢板的折弯参数设置，展开尺寸可以直接用于激光下料，不需要二次调整，装配关系里所有的配合间隙都按照实际装配公差预留，滑动部位预留了0.3mm的间隙，既不会出现晃动旷量，也不会因为加工误差导致装配不上。
