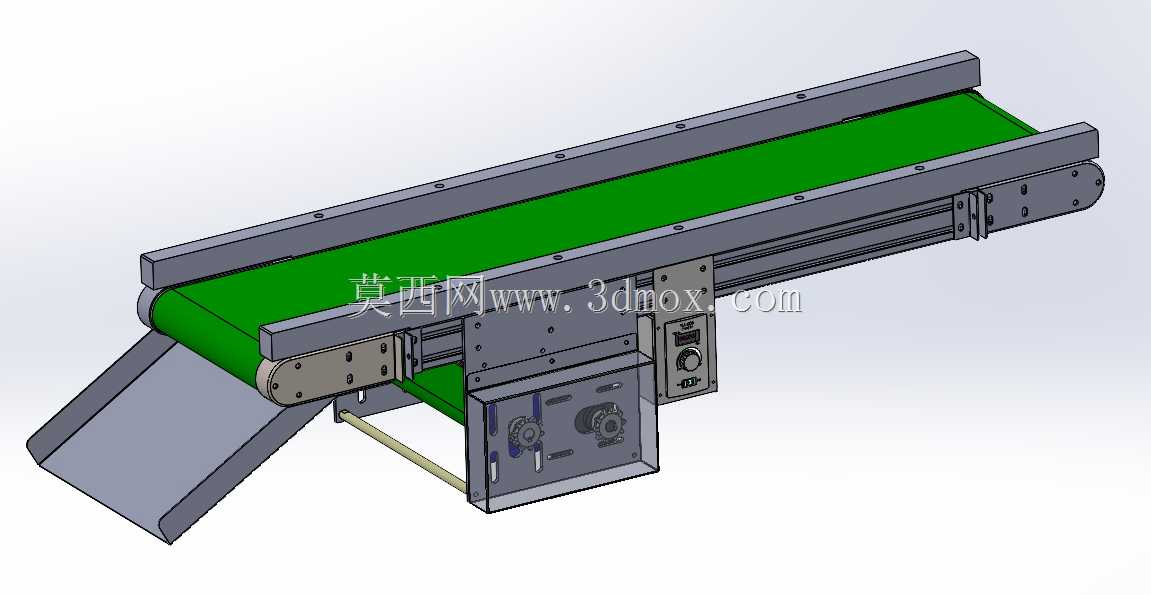

带导料溜槽的聚氯乙烯皮带输送装置

　　这款带导料溜槽的聚氯乙烯皮带输送装置，在轻工制造、电子装配、食品包装、小型零部件加工的产线衔接环节应用十分广泛，很多车间里工序间的短距离物料转运都能看到这类设备的身影，相比重型皮带机，它的自重更轻，运行噪音更低，适配洁净度要求稍高的生产场景，不会像橡胶带面那样容易掉屑污染加工物料。

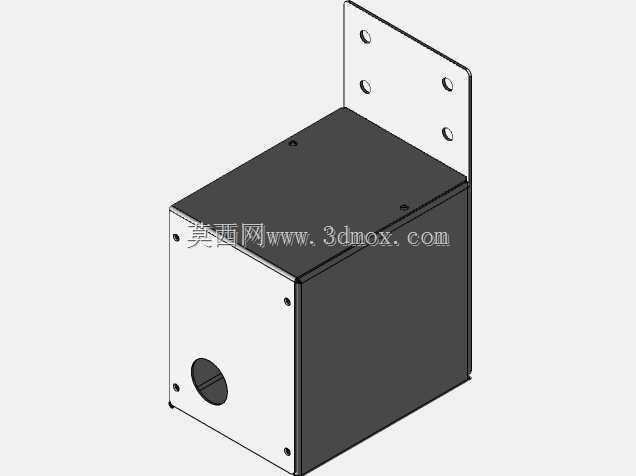

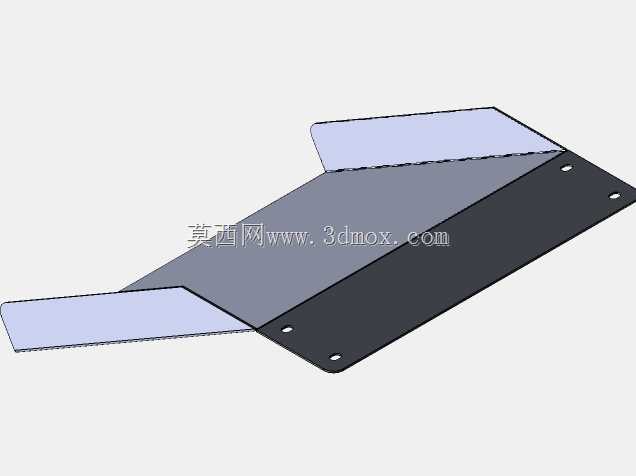

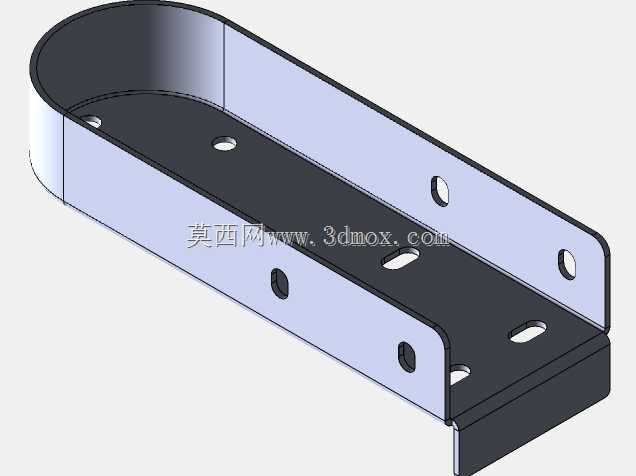

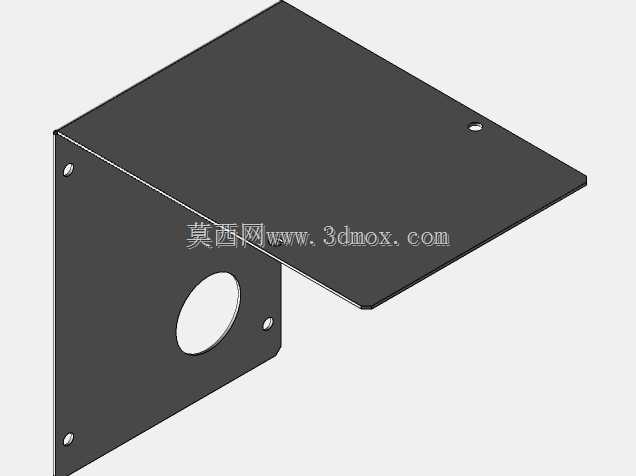

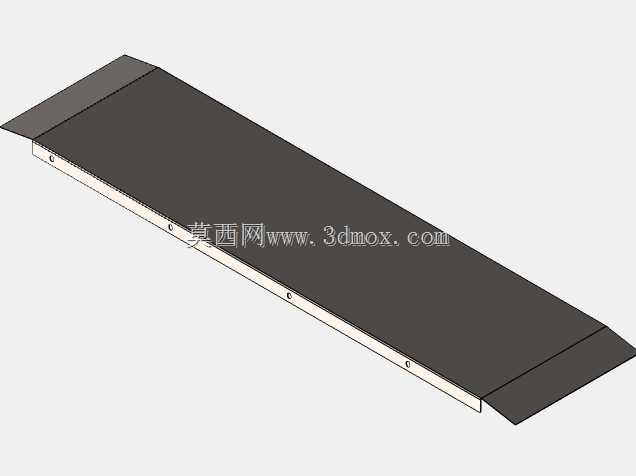

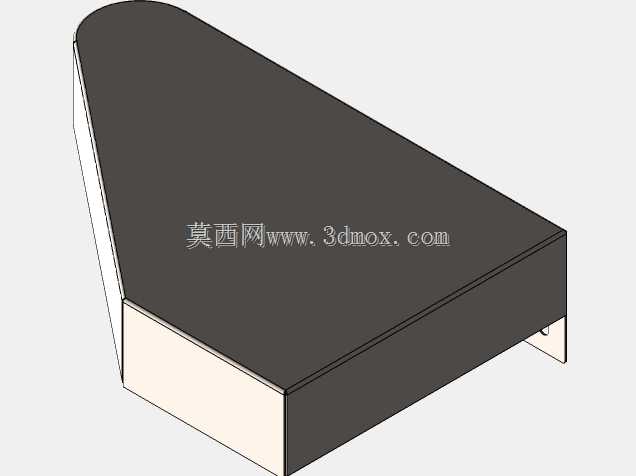

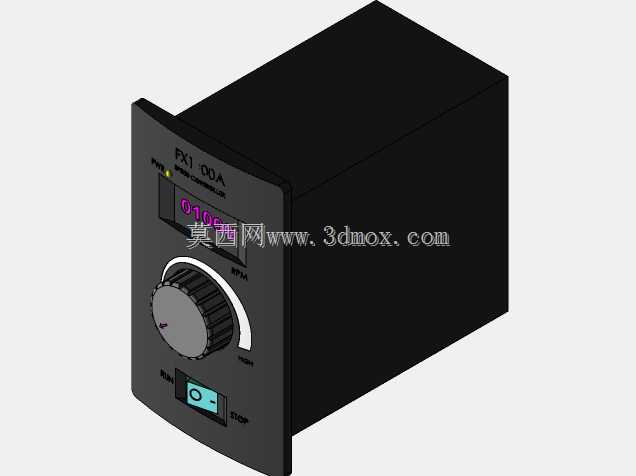

　　从实际用途来看，它主要承担水平或小倾角方向的物料输送任务，出料端的倾斜导料溜槽是很实用的结构设计，能让输送到末端的工件顺着溜槽顺滑滑落至下一工位或者集料箱内，避免工件直接从带面端头跌落造成磕碰损伤，尤其适合输送塑料壳体、小五金件、包装成品这类怕摔的物料。设备的驱动单元集成在机架侧部的护罩内，没有外露的传动部件，一方面能避免生产过程中杂物卷入传动结构造成设备卡停，另一方面也能降低车间操作人员误触转动部件的安全风险，侧部安装的调速模块可以根据前后工序的生产节拍灵活调整带面运行速度，匹配不同产线的输送效率需求，不会出现物料堆积或者工位待料的情况。

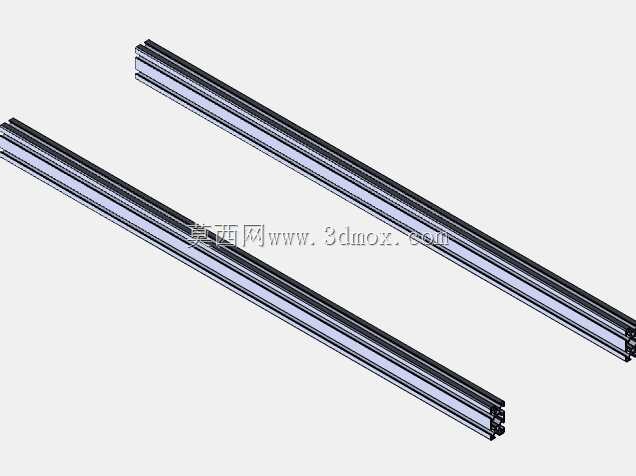

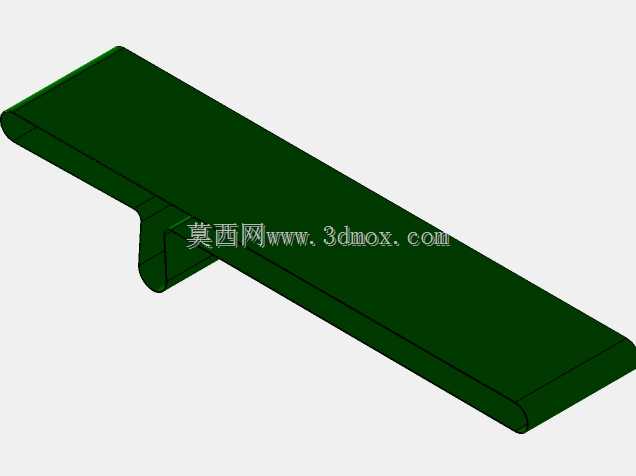

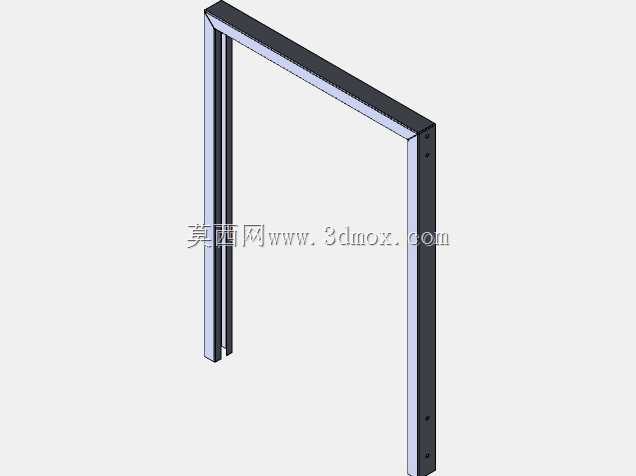

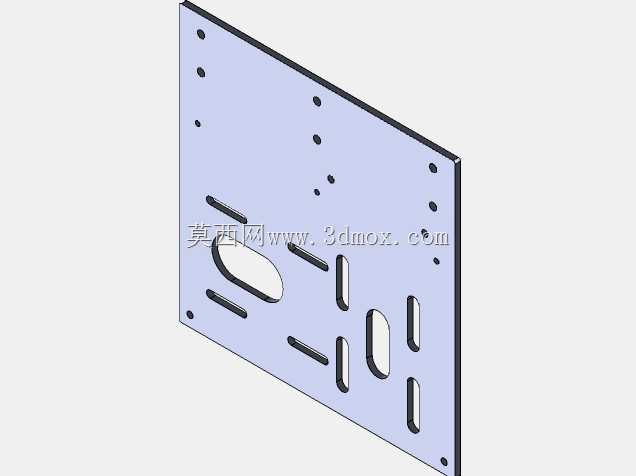

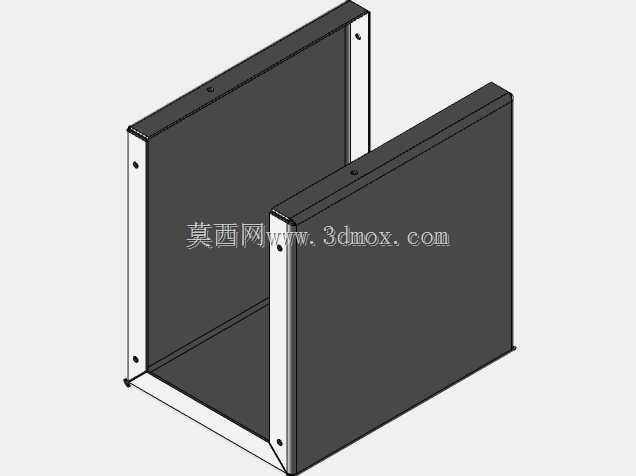

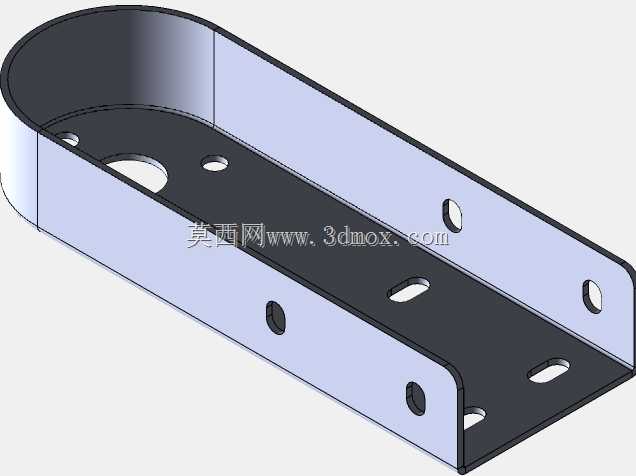

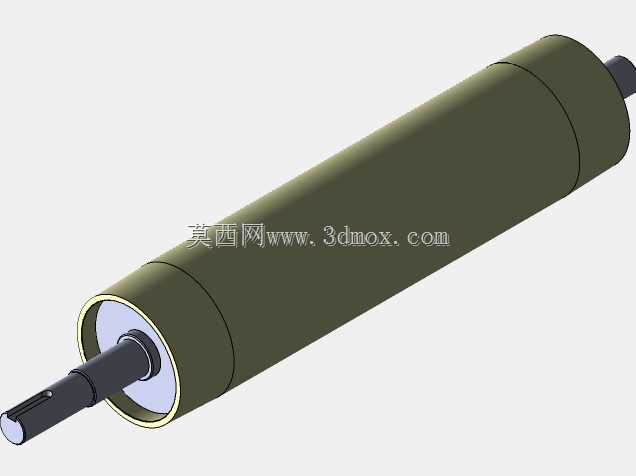

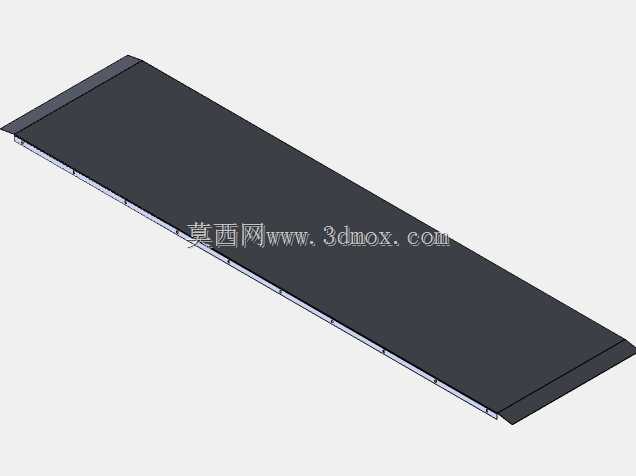

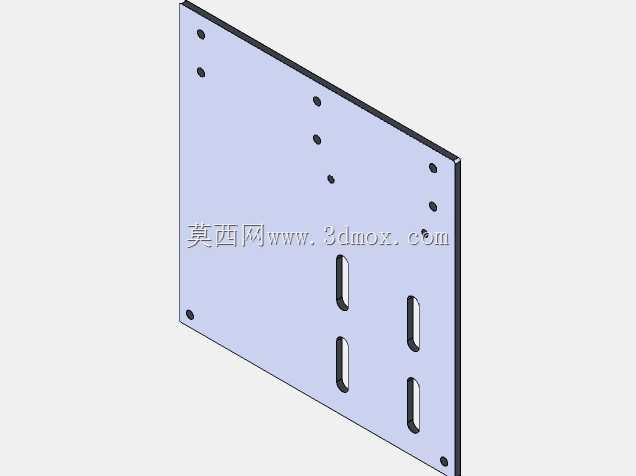

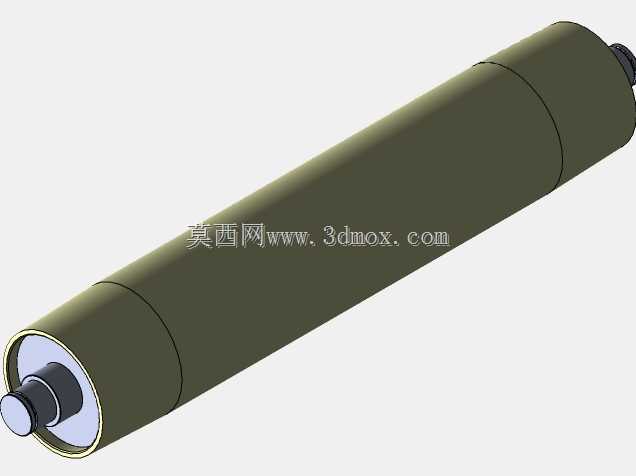

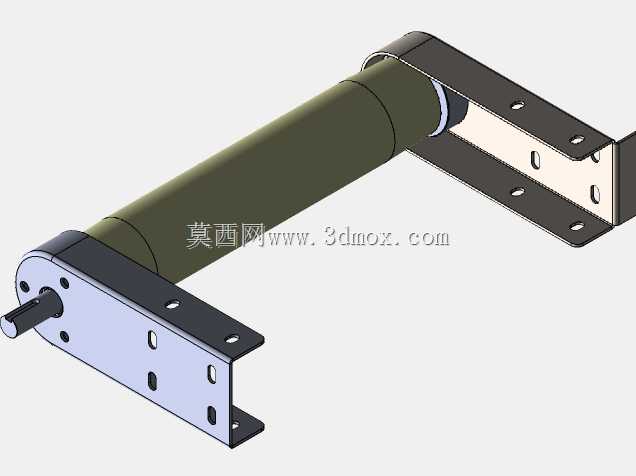

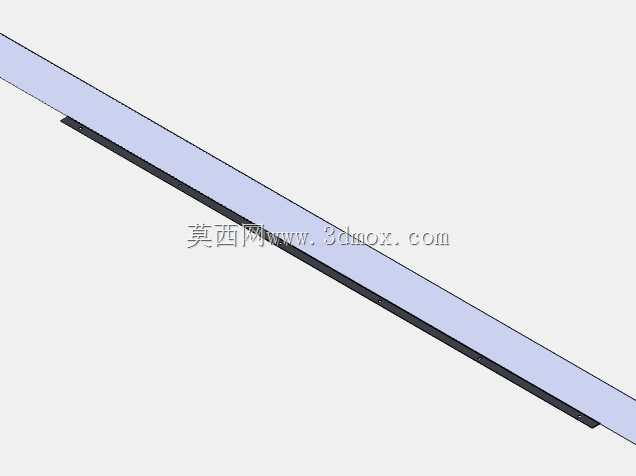

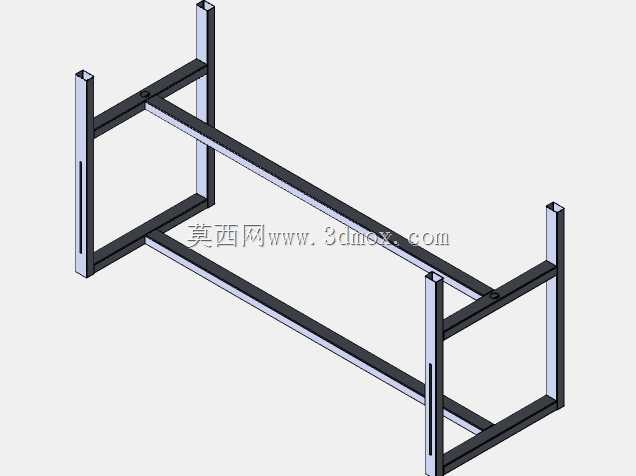

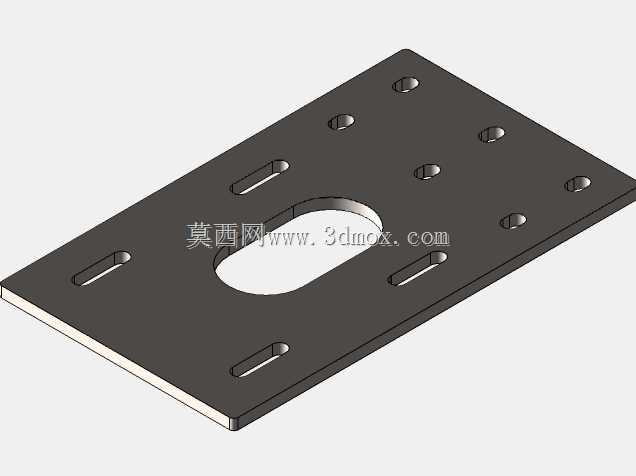

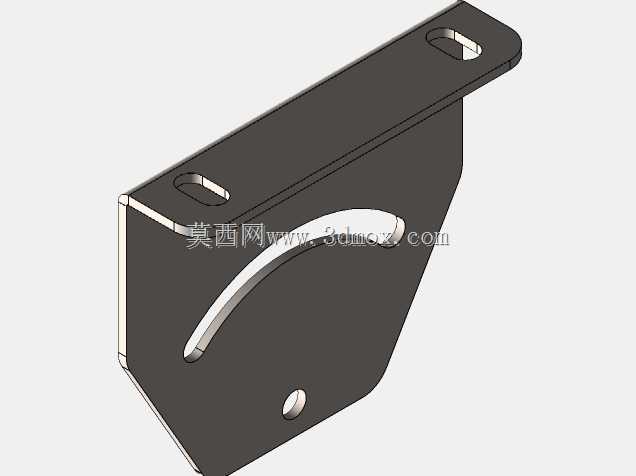

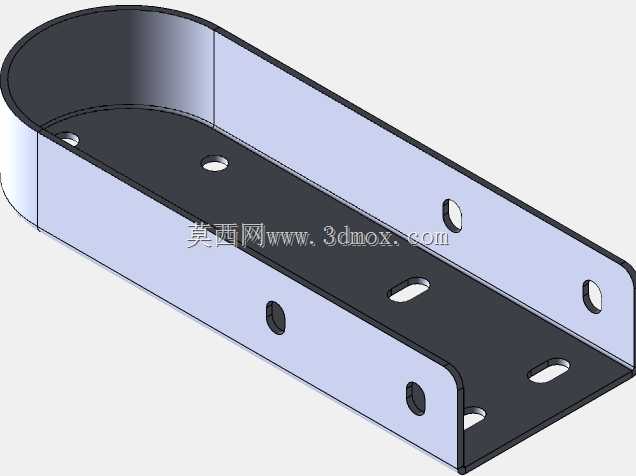

　　设计思路上，这款设备采用了模块化的机架结构，两侧的安装板通过标准紧固件拼接组装，没有采用整体焊接的机架结构，一方面能降低加工过程中的焊接变形量，保证两侧带轮的安装平行度，避免皮带运行过程中出现跑偏的问题，另一方面也方便后期根据现场的安装空间调整机架长度，或者更换不同宽度的聚氯乙烯带面，适配不同尺寸的物料输送需求。带面选用聚氯乙烯材质，表面平整光滑，摩擦系数适中，既能保证输送过程中物料不会随意滑动，也不会因为粘接力过强导致物料在出料端无法顺利脱离带面，同时聚氯乙烯材质耐油污、易清洁，沾到少量加工切削液或者包装胶渍时，用普通抹布就能擦拭干净，日常维护的工作量很小。张紧结构设计在机架两端的从动轮位置，通过调节螺栓就能调整皮带的张紧度，不需要拆解机架护罩，日常维保调整十分便捷。

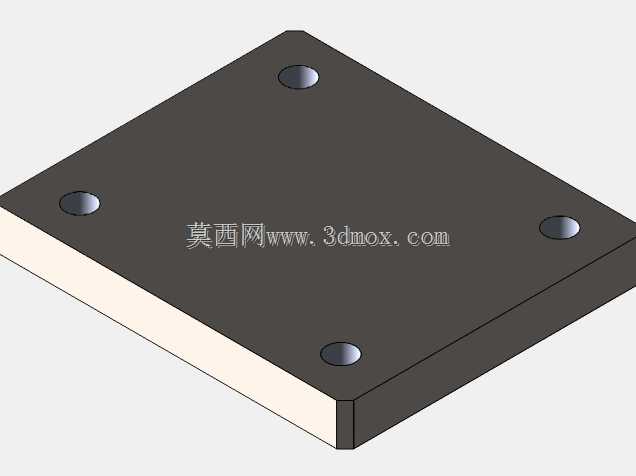

　　从安装边界来看，这款设备的整体宽度控制在较窄的范围内，机架底部预留了标准的安装孔位，可以直接固定在车间地面的预埋螺栓上，也可以搭配可调脚杯安装在平整度一般的地面上，通过调整脚杯高度来保证带面的水平度，不需要额外做复杂的地基处理。设备的进料端没有额外的凸起结构，可以直接对接振动盘出料口、加工中心出料槽或者上一级输送设备的端头，衔接间隙可以控制在很小的范围内，避免小尺寸工件从衔接缝隙掉落。出料端的导料溜槽角度经过合理设计，滑落过程中物料不会出现翻滚飞溅的情况，溜槽的下端可以直接对接集料箱或者下一工位的进料口，不需要额外加装导料结构。设备的整体高度适配常规的人工操作工位高度，也可以根据现场需求搭配支架调整整体高度，满足站立操作或者设备对接的高度要求。

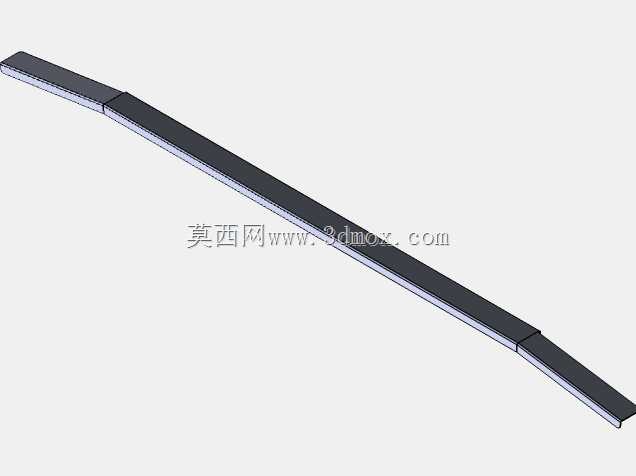

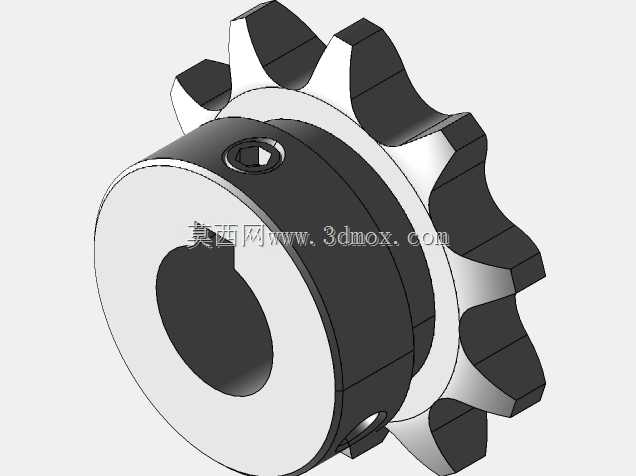

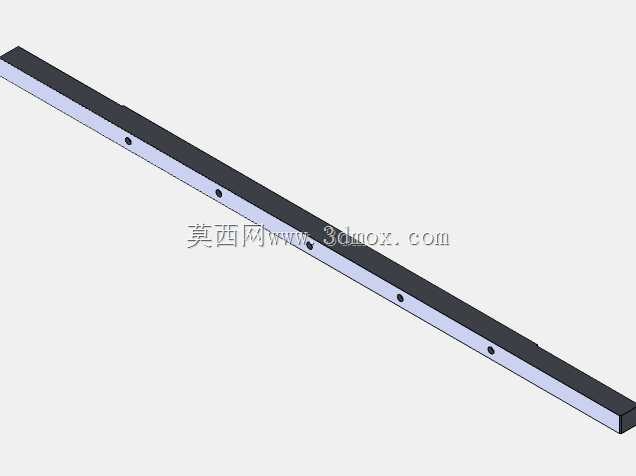

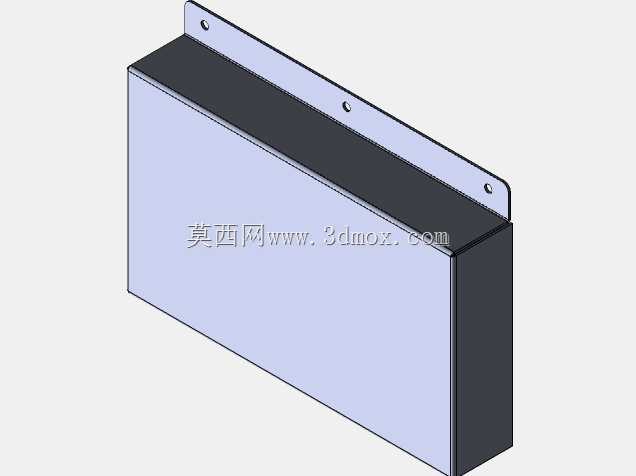

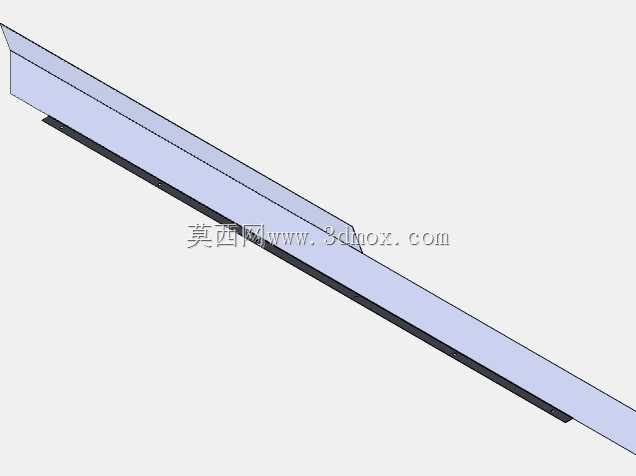

　　实际运行过程中，这款设备的带面运行平稳，没有明显的跳动或者跑偏问题，侧部的护罩将传动齿轮、驱动电机完全封闭，运行时的传动噪音被有效阻隔，能满足车间的噪音管控要求。聚氯乙烯带面的抗拉伸强度足够应对日常的轻载输送需求，正常使用情况下不会出现带面撕裂或者过度拉伸变形的问题，两侧的导向条能限制皮带的横向窜动，长时间连续运行也不需要频繁调整皮带位置。机架采用金属板材折弯加工，整体刚性足够，承载范围内输送物料时不会出现机架变形或者晃动的情况，安装固定后运行稳定性很好，适合在各类轻工生产车间作为工序间的物料转运设备使用。
