多辊轴输送机架结构设计

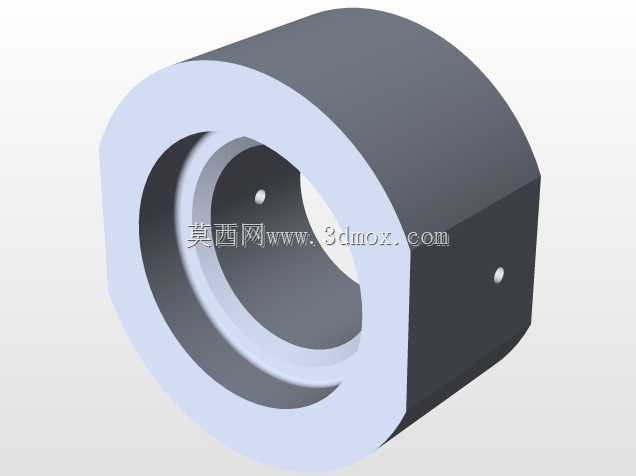

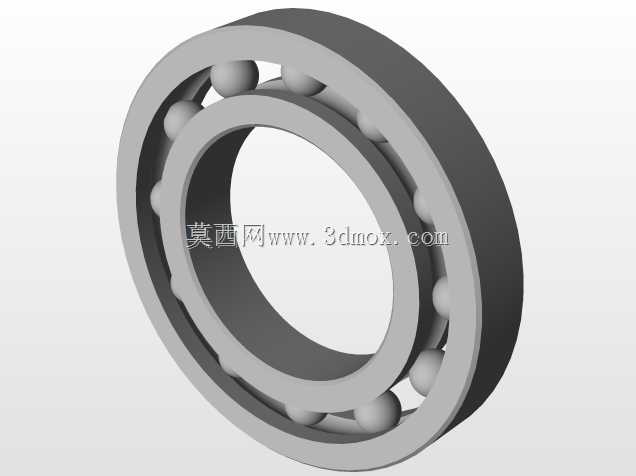

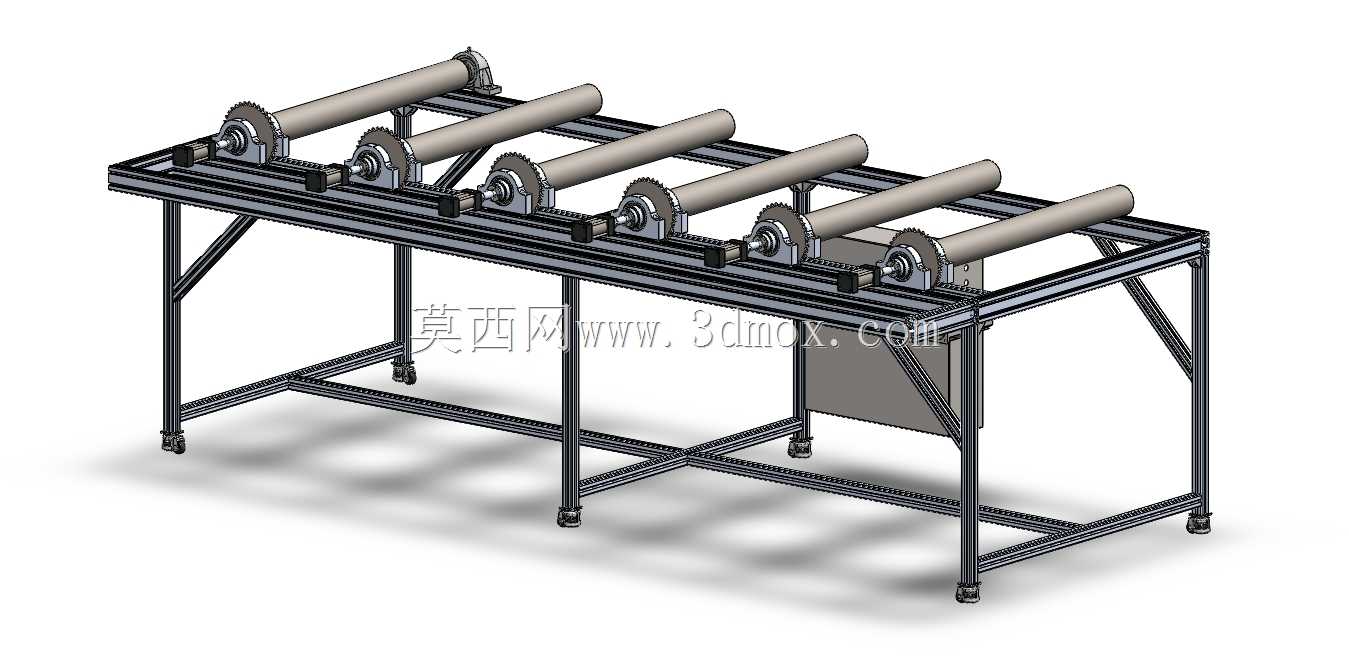

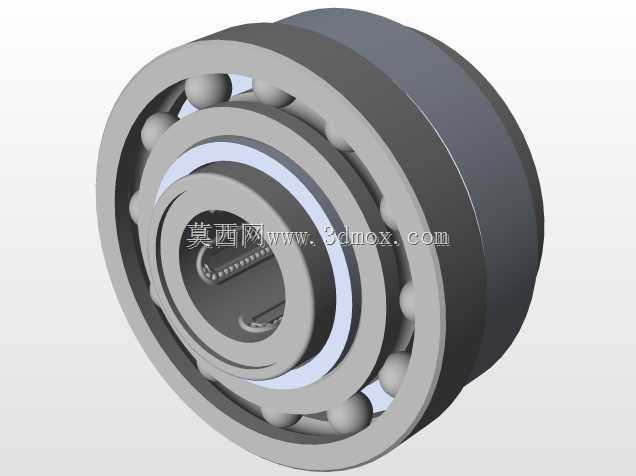

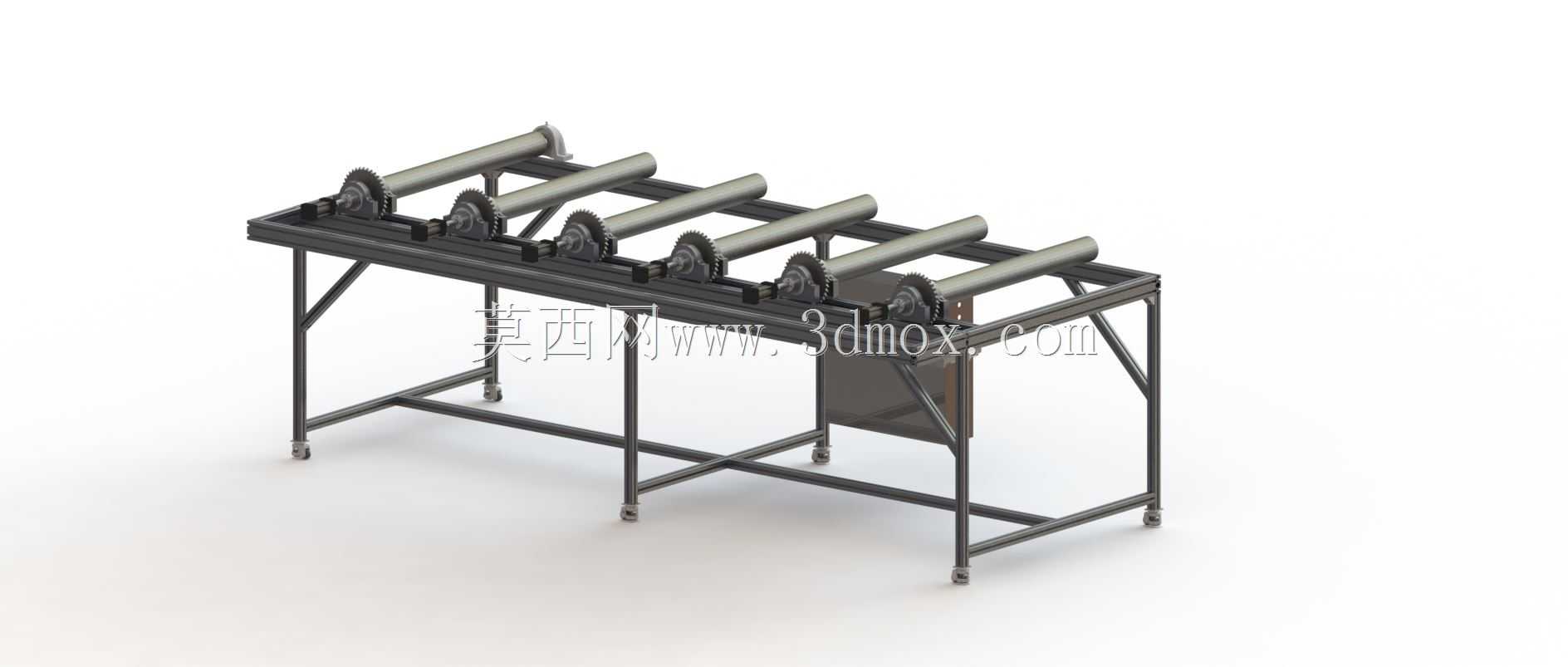

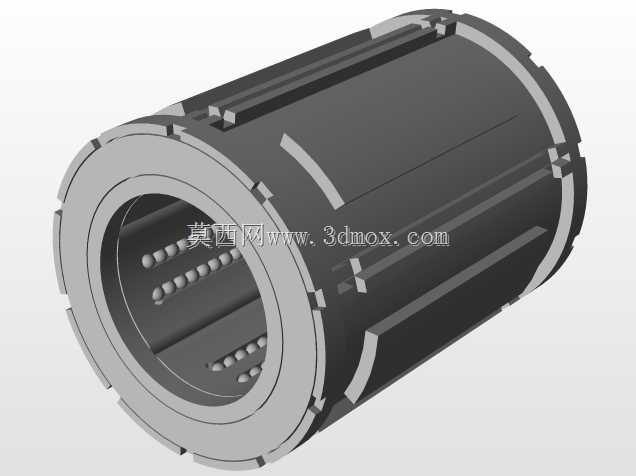

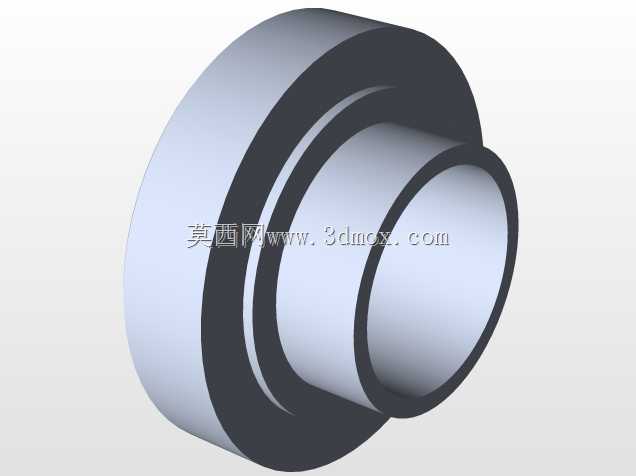

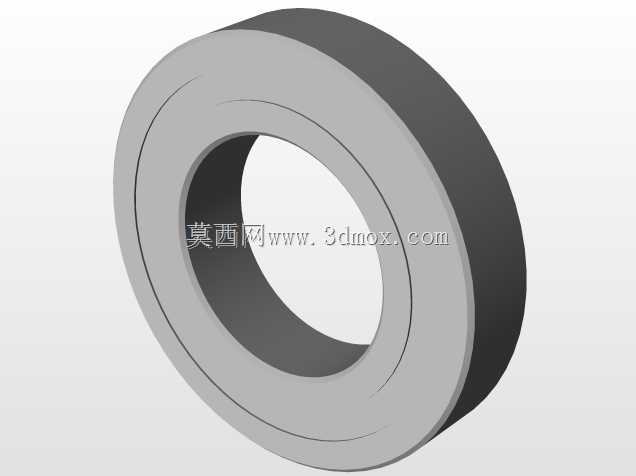

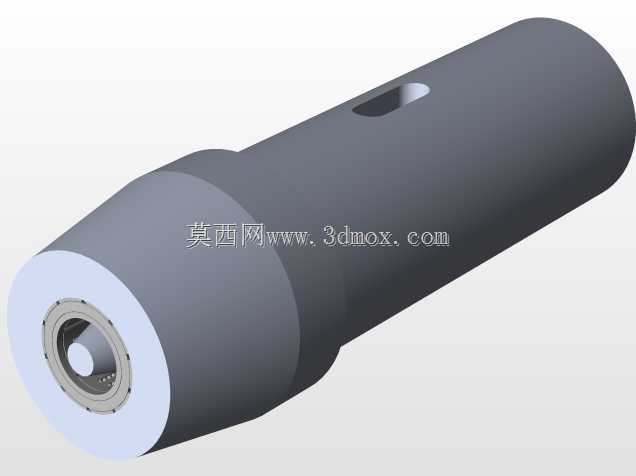

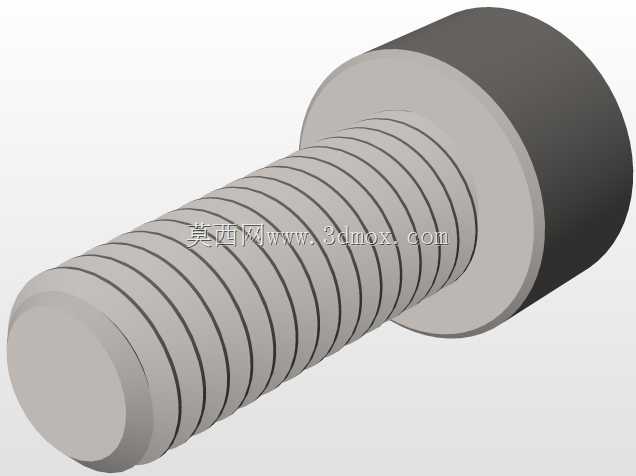

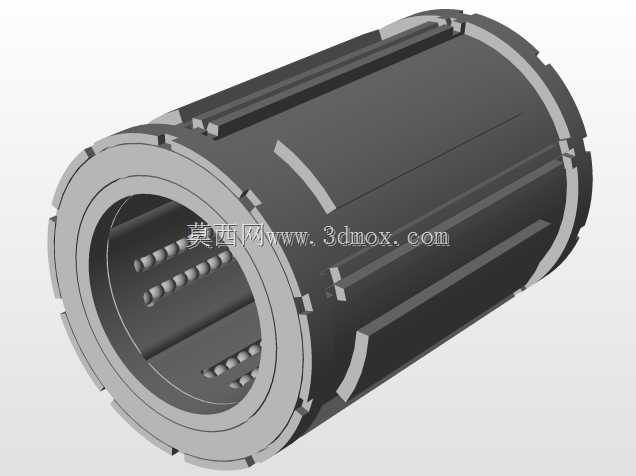

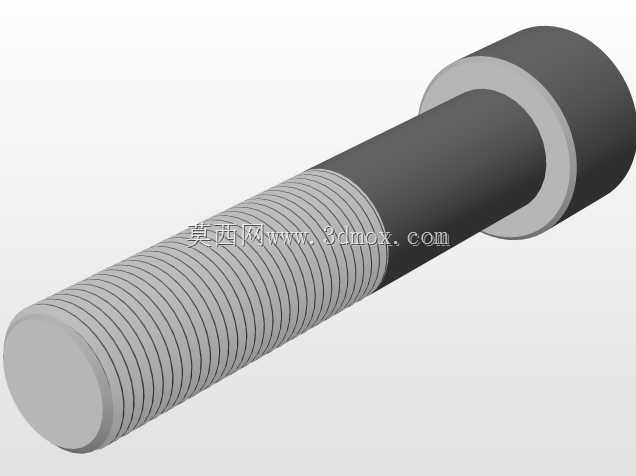

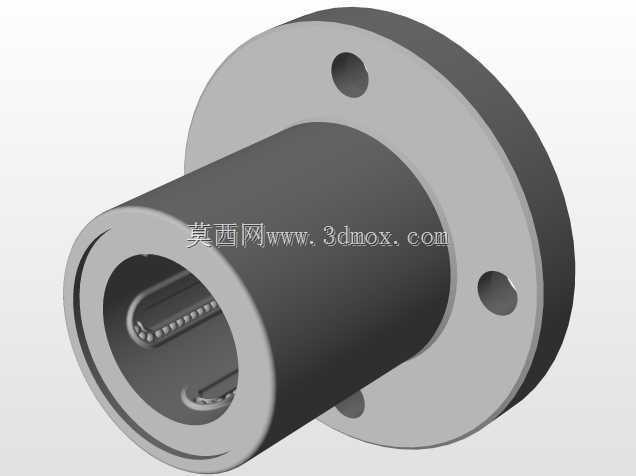

　　该辊式输送架主要面向车间内短距离工件转运场景，常见于板材加工、型材切割、零部件装配等工序间的物料衔接环节，可承载一定重量的长条状、板状工件，配合加工设备完成工件的进给、移位与暂存，替代人工抬运降低作业强度，同时保证工件输送过程的直线度，避免人工搬运造成的工件磕碰或定位偏移。从结构设计来看，整体采用方管焊接成型的框架式机架，底部配置可调脚杯，可根据车间地面平整度调整架体水平度，避免辊轴倾斜导致工件输送跑偏，机架下部设置交叉斜撑结构，强化整体框架的抗扭刚度，即使在单侧受载的情况下也不会出现架体变形，保证长期使用的结构稳定性。上部的辊轴采用等间距排布，每根辊轴两端配置带座轴承固定在机架侧梁上，辊轴的安装高度保持统一基准面，

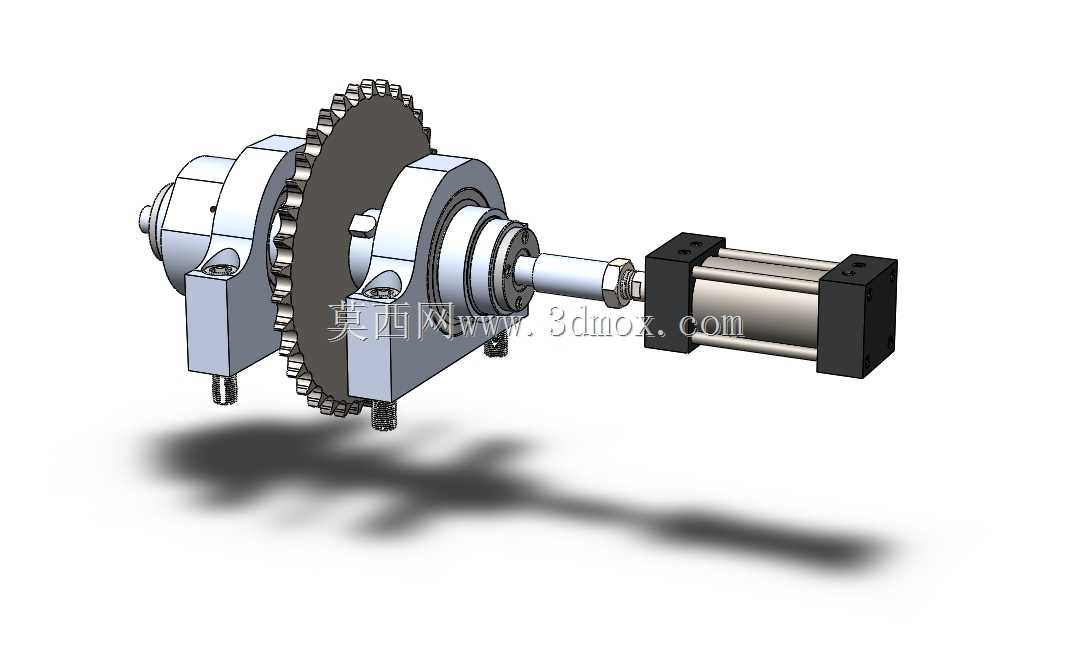

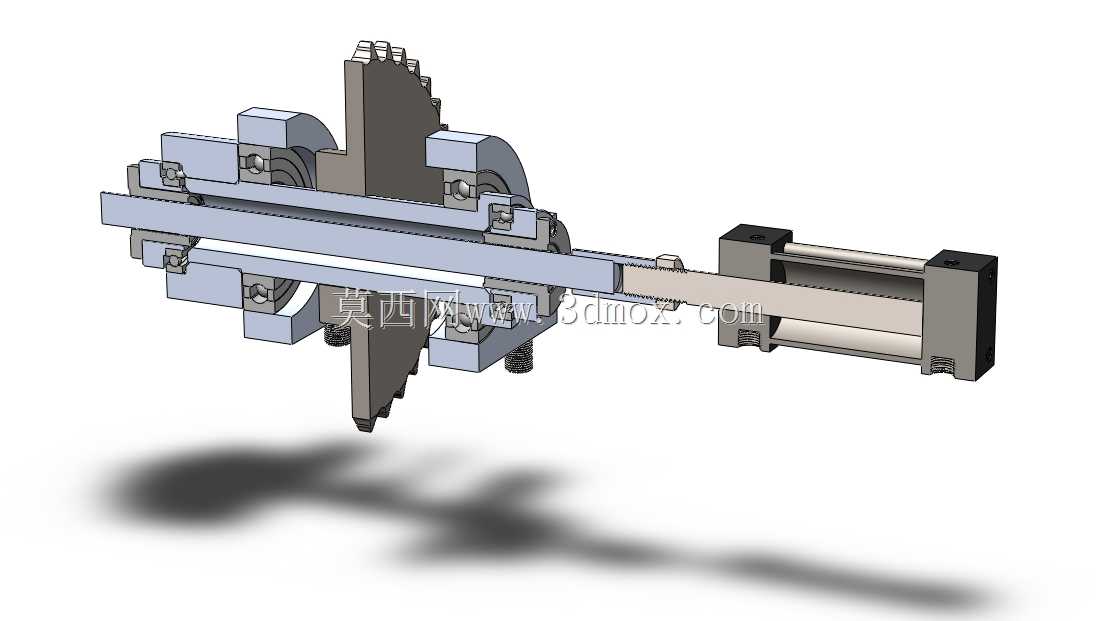

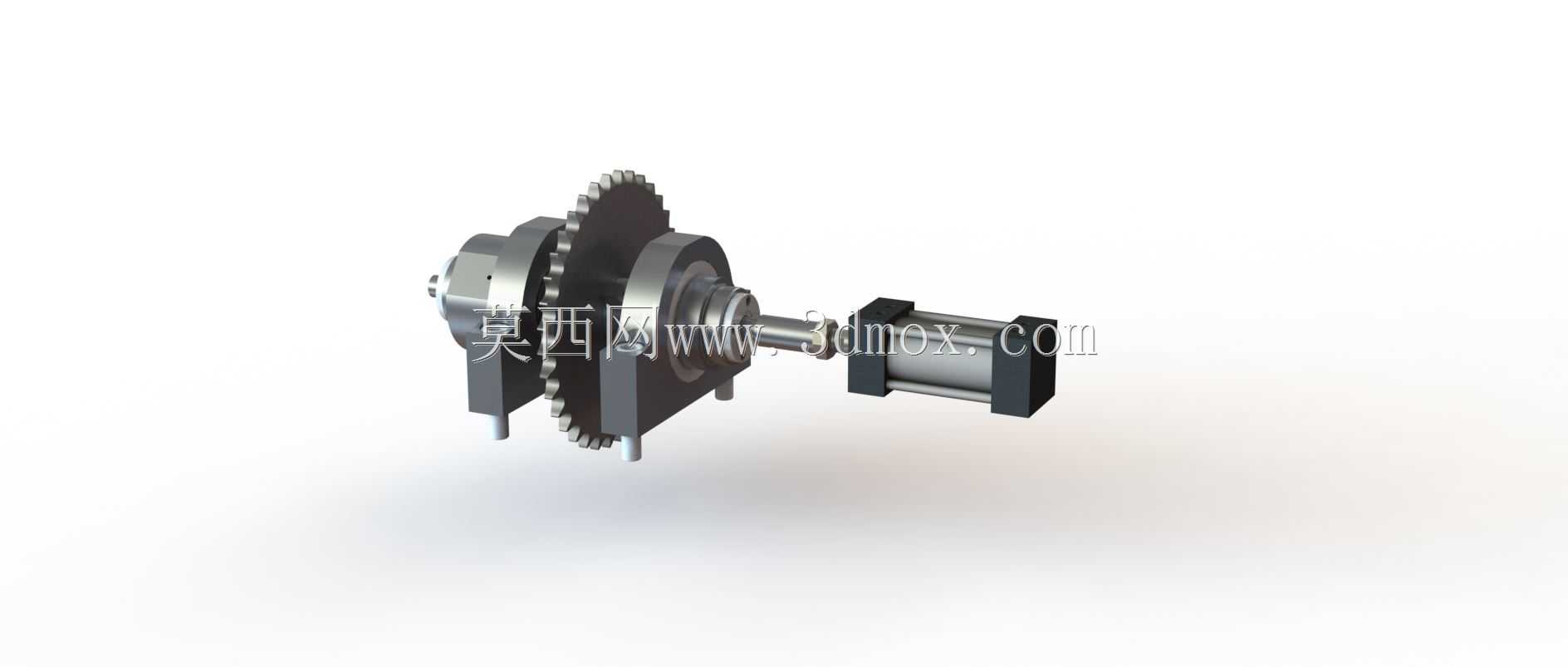

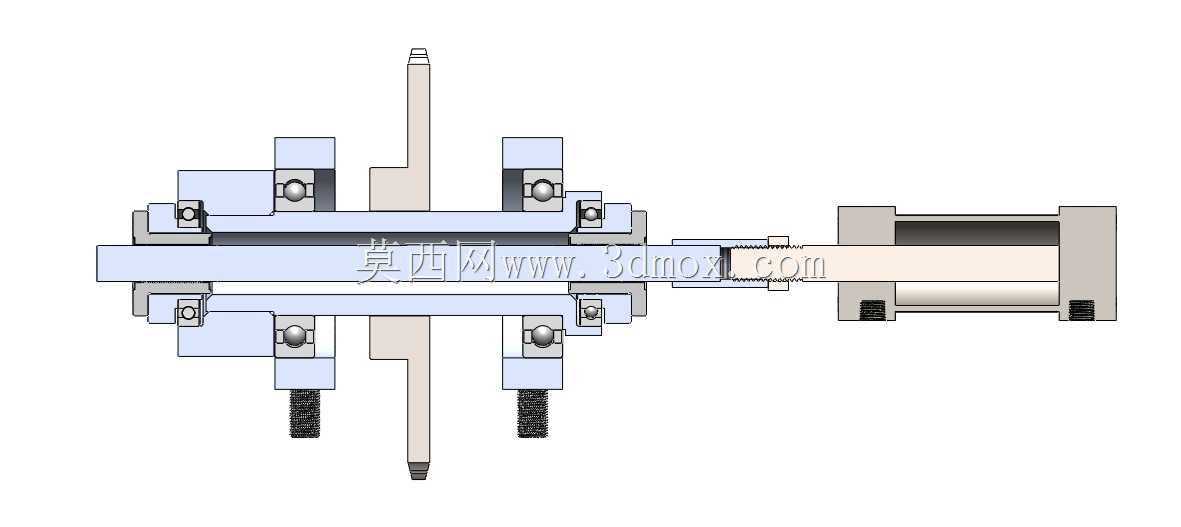

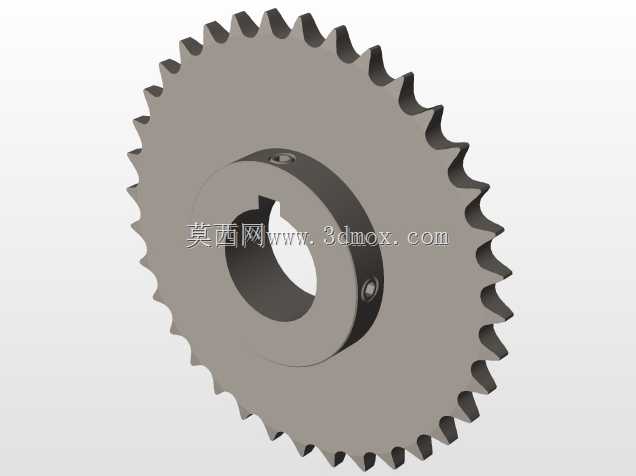

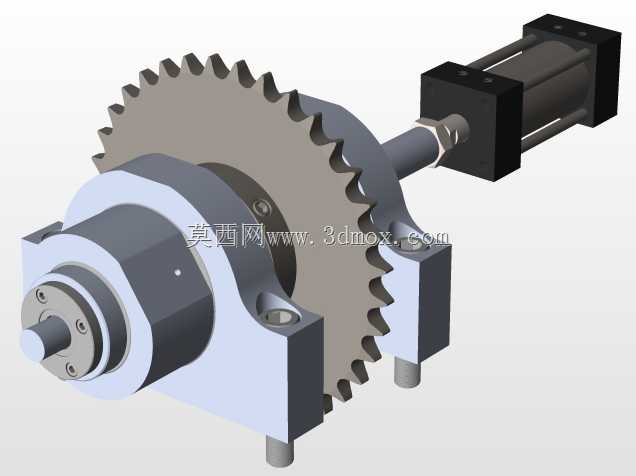

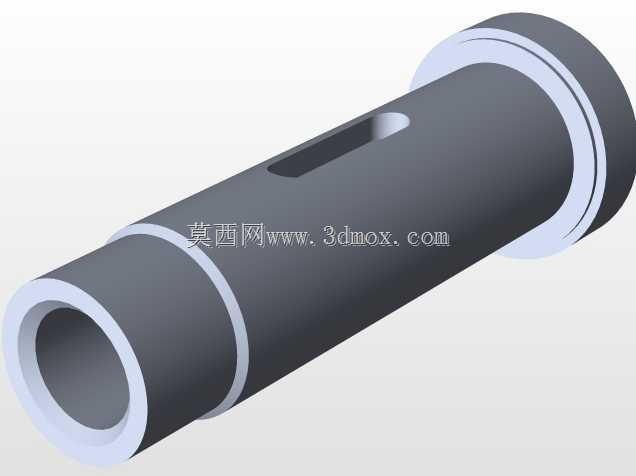

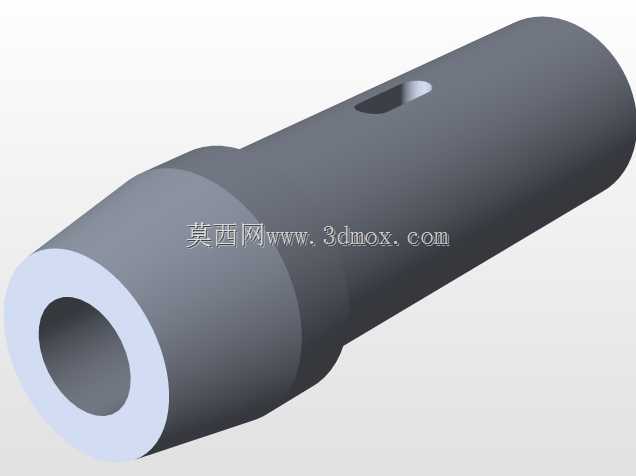

　　确保工件放置后接触面平整，不会出现局部卡滞；辊轴端部设置链轮传动结构，可通过单台减速电机驱动所有辊轴同步转动，实现工件的自动输送，传动侧设置护罩覆盖传动部件，避免车间杂物卷入传动链造成设备故障，同时防止作业人员误触转动部件引发安全隐患。设计过程中优先考虑了安装边界的适配性，架体的整体宽度可根据常见工件的宽度规格做系列化调整，辊轴的间距设置参考了常规输送工件的最小长度，避免小尺寸工件卡在两根辊轴之间，架体的整体高度匹配多数加工设备的工作台面高度，可直接与剪板机、折弯机、锯床等设备的出料端对接，无需额外做高度转接结构。辊轴表面采用光滑圆钢加工，表面做防锈处理，减少工件输送过程中的摩擦阻力，同时避免辊面锈蚀污染工件表面；

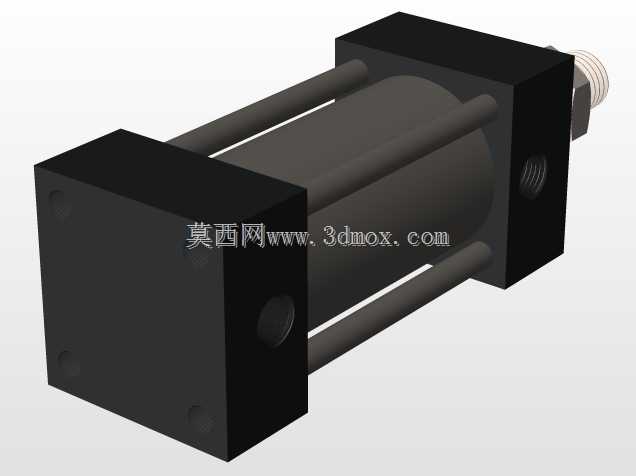

　　机架的支腿采用等截面方管，底部脚杯的调节行程预留足够余量，可适应不同厂区的地面高差，安装时无需额外做地基预埋，直接放置在硬化地面上调整水平即可投入使用，降低现场安装的施工成本。在功能拓展性上，该输送架可根据实际生产需求在侧梁上加装定位挡块、工件检测传感器、导向条等附件，适配不同规格工件的输送定位需求，比如针对长条型材输送可加装侧向导轮防止工件偏移，针对定长切割工序可在指定位置加装气动挡停机构，配合加工设备完成工件的定长送料。整体结构没有冗余设计，所有型材选型都经过载荷校核，机架的焊接位置都做了焊后去应力处理，避免长期使用后焊缝开裂变形，辊轴的同轴度公差控制在合理范围内，保证转动过程无明显跳动，输送速度可通过驱动端的调速装置调整，匹配不同工序的生产节拍，既可以作为独立的输送单元使用，也可以多台拼接组成更长的输送线，适配不同长度的工件输送需求。
