双宽度可调式双道物料输送设备结构设计

　　在3C电子零部件组装、小型五金件分拣、包装工序衔接这类对物料输送兼容性要求较高的生产场景里，单通道固定宽度的输送设备往往难以适配多规格工件的流转需求，换型时需要整体更换输送导轨或调整侧边挡边，不仅耽误产线节拍，频繁拆装还容易带来安装精度偏差，影响后续工位的定位取料精度。这款双道可调输送线的设计初衷，就是解决小尺寸多规格工件并行输送时的宽度适配问题，无需更换主体结构就能快速调整通道间距，匹配不同宽度的料盒、工装板或是直接输送的工件本体。

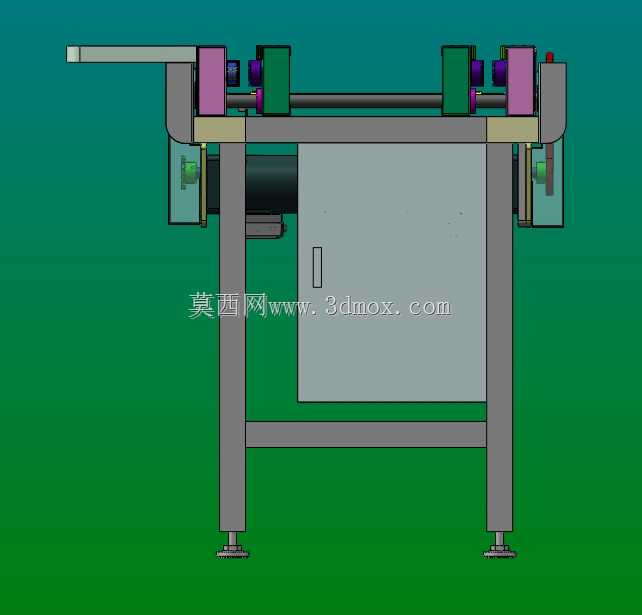

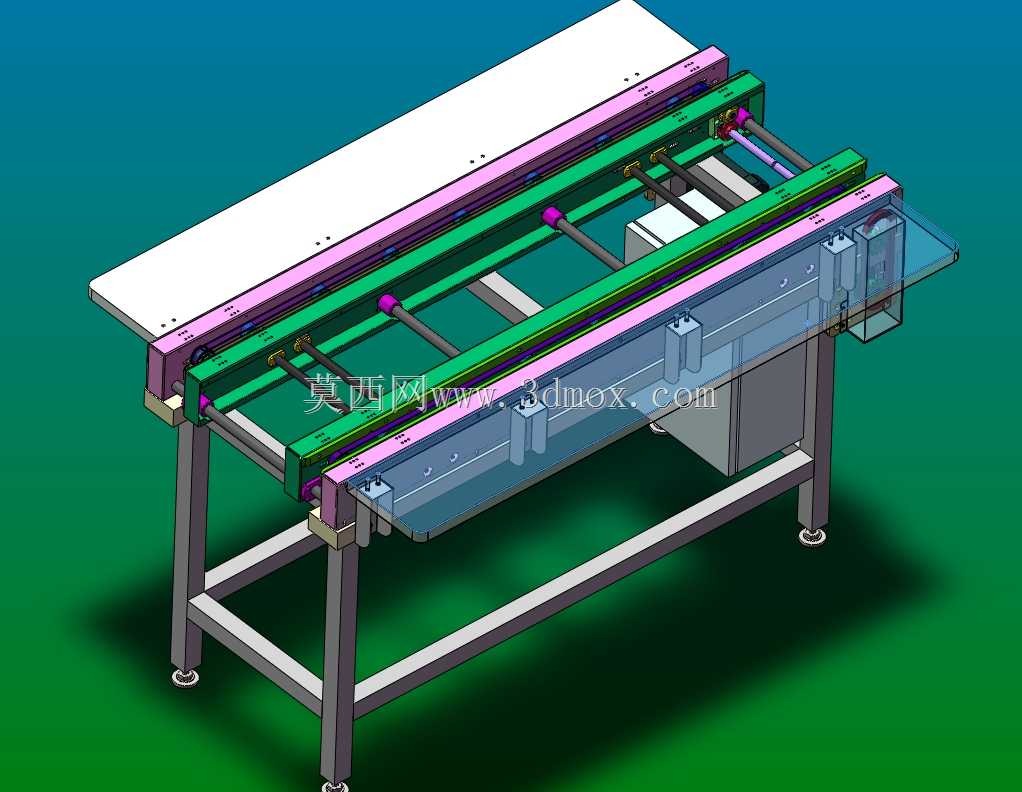

　　从结构布局来看，设备采用方通焊接机架作为主体承载结构，底部配置可调脚杯，安装时可以根据地面平整度调整整体水平度，避免输送过程中因为机架倾斜出现物料跑偏、卡滞的问题，机架中部设置了封闭的柜体空间，可以容纳驱动电机、传动组件以及调速控制模块，既能够防护内部电气元件不受车间粉尘、切削液飞溅的影响，也能让设备外观更整洁，避免外露的传动部件带来生产安全隐患。上部的双道输送单元采用对称布置，两侧的输送架体通过横向的导向光轴与调节螺杆连接，转动调节端的手轮就可以同步调整两道输送线之间的间距，调整过程中两侧架体沿光轴平稳滑动，不会出现偏斜卡滞，调整到位后通过锁紧螺母固定位置，就能保证输送过程中通道宽度不会因为设备振动发生偏移。

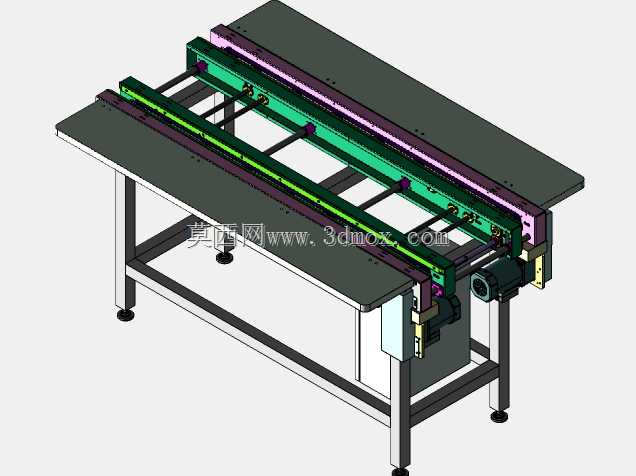

　　输送单元的驱动端采用集中传动布局，单台电机通过传动杆同时带动两侧的输送皮带运转，能够保证两道输送线的运行速度完全同步，避免并行输送的工件因为速度差出现位置错位，影响后续工位的并行作业。皮带下方设置了高密度的承托板，输送较重工件时不会出现皮带下塌的问题，保证输送面的平面度，输送末端设置了挡停与检测位安装支架，可以直接加装光电传感器、阻挡气缸，实现物料的到位检测与定位置停，方便对接机械手取料、自动装箱等下游工序。

　　从安装边界来看，设备的整体长度适配常规的工序衔接间距，宽度可以根据通道调整范围在一定区间内变化，安装时只需要预留出调节手轮的操作空间以及电气接线的走线位置即可，不需要额外做复杂的地基固定，通过底部脚杯调平后就能直接投入使用。设备的输送高度设置在符合人工操作与设备对接的常规区间，既可以作为独立的输送段衔接两台不同工序的设备，也可以多段拼接组成更长的输送线，适配不同的产线布局需求。

　　在设计细节上，输送侧边的挡边采用快拆结构，磨损后可以快速更换不需要拆解整个输送架体，传动部位的轴承座都设置了注油嘴，日常维护时可以直接加注润滑脂，延长设备的使用寿命。驱动模块的安装位置预留了调速器的安装空间，可以根据生产节拍需求灵活调整输送速度，从低速的精准定位输送到高速的快速流转都能适配。考虑到车间生产的实际工况，所有外露的金属件都做了喷塑防锈处理，能够适应一般生产车间的温湿度环境，不会因为长时间使用出现锈蚀掉漆的问题。

　　这类双道可调输送结构，相比传统的固定宽度输送线，换型调整时间可以缩短九成以上，不需要准备多套不同宽度的输送导轨来适配不同产品，能够有效降低产线的换型成本与备件存储成本，尤其适合多品种小批量的柔性生产场景，在小零件组装、产品检测、包装入库等环节都能发挥很好的适配作用，结构上没有复杂的特殊定制零件，大部分采用标准型材与标准传动件，加工与装配难度低，后期维护更换配件也很方便，不需要专门定制特殊备件就能完成日常的维修保养。
