潜伏式自动导引AGV车体结构设计

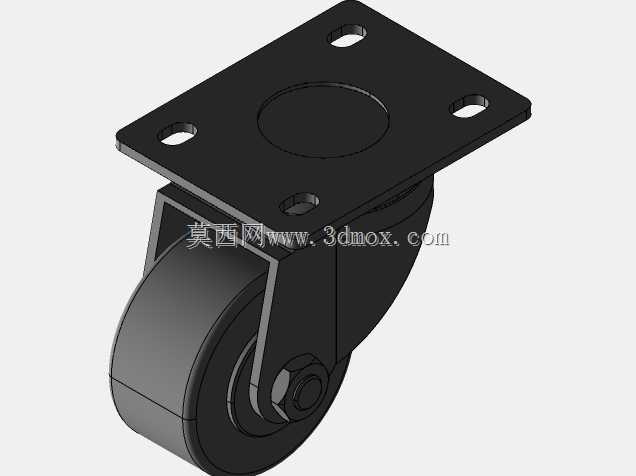

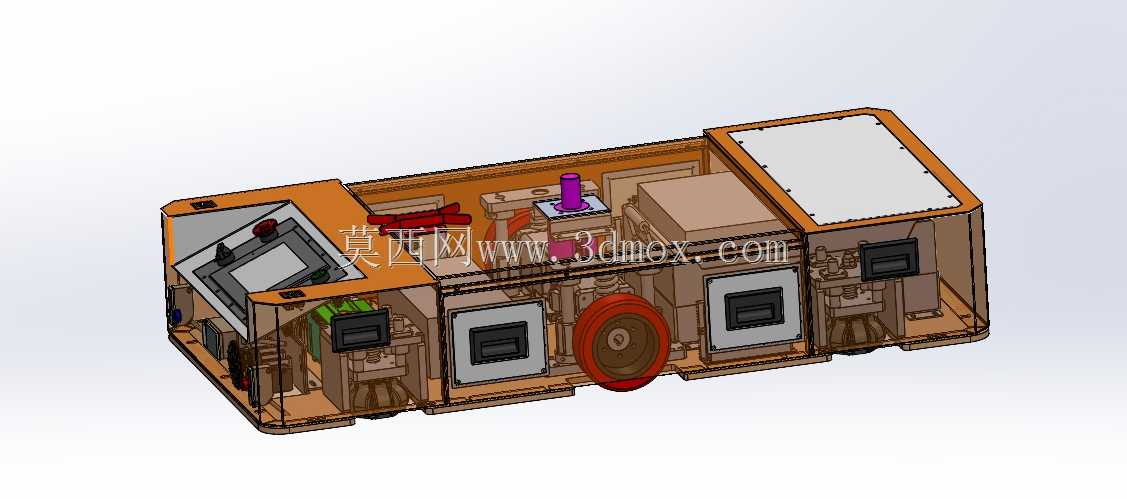

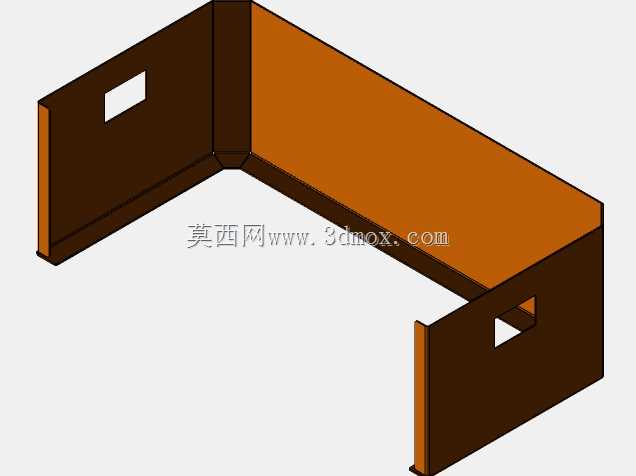

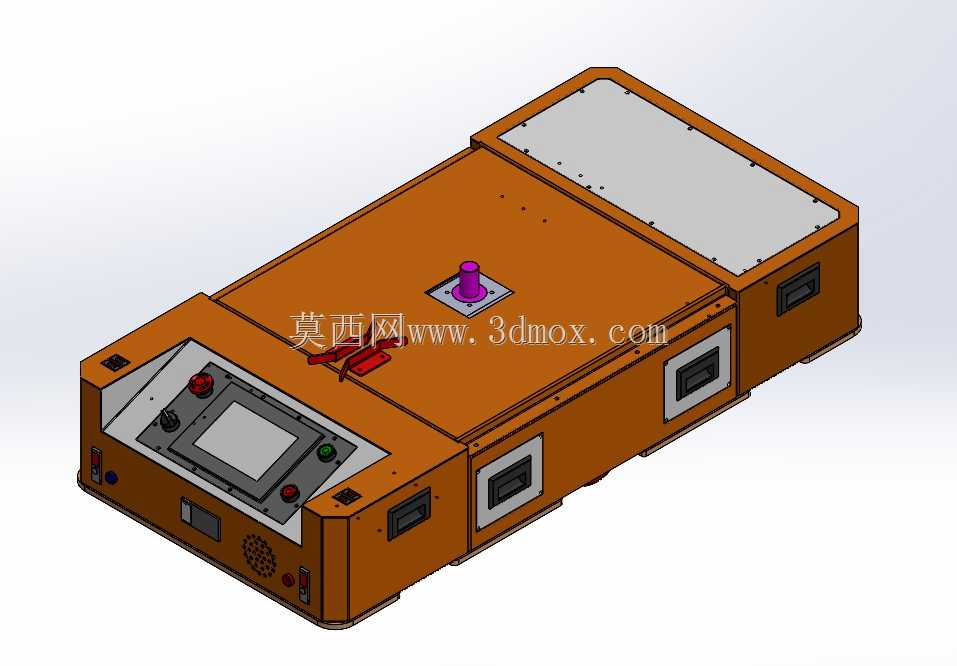

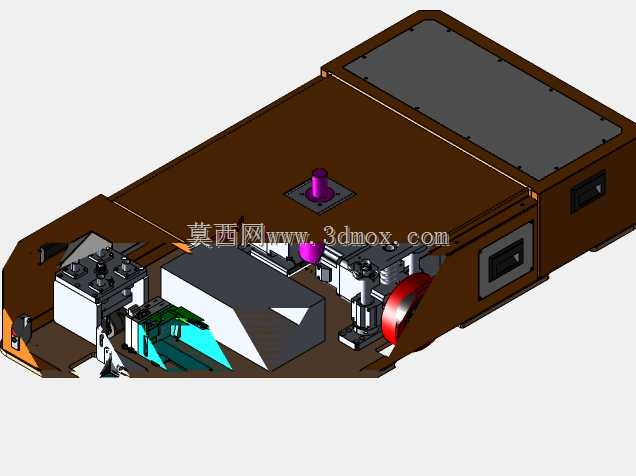

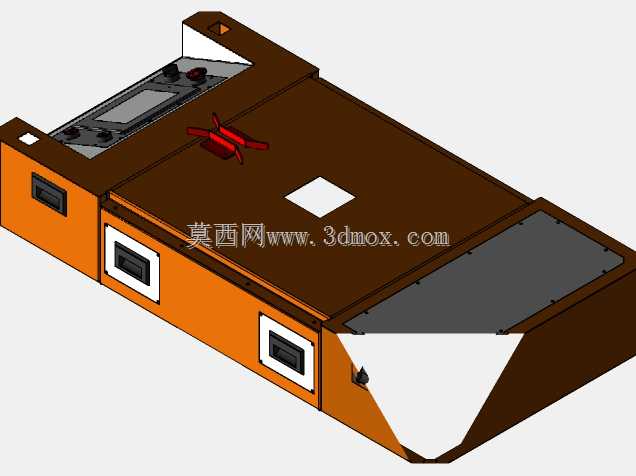

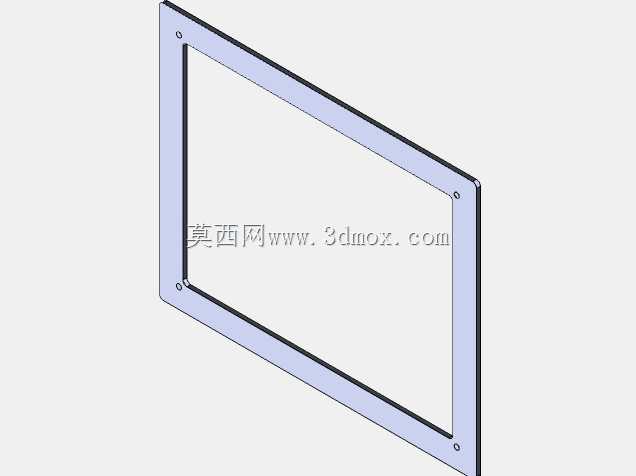

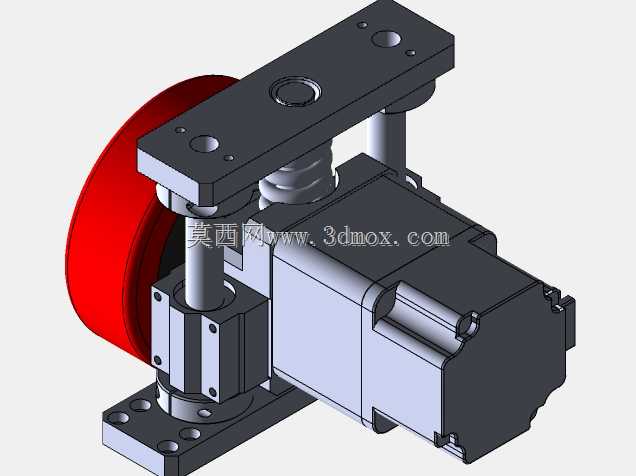

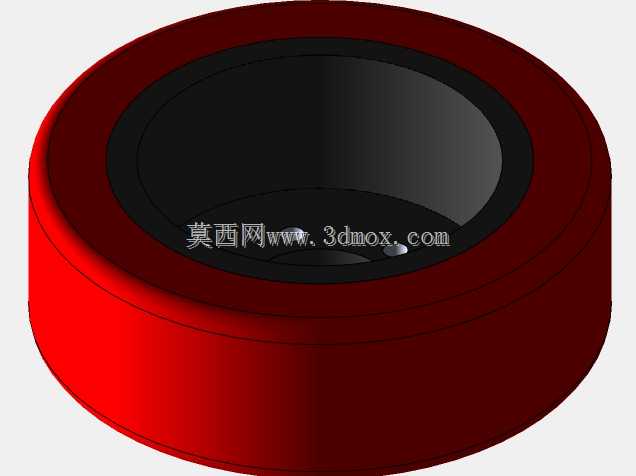

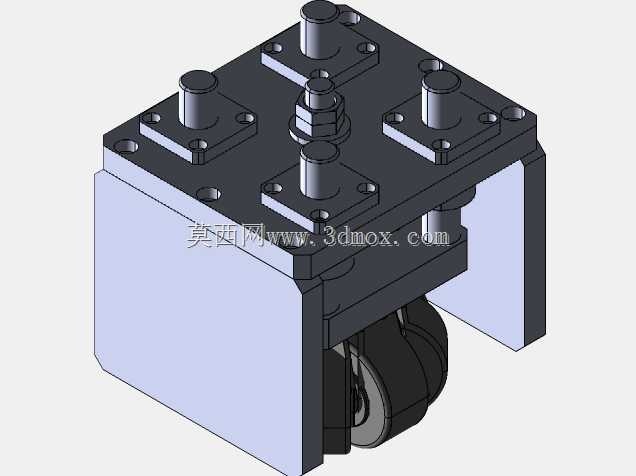

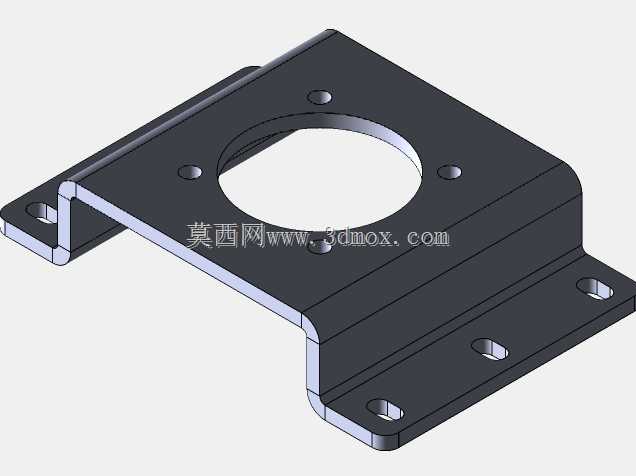

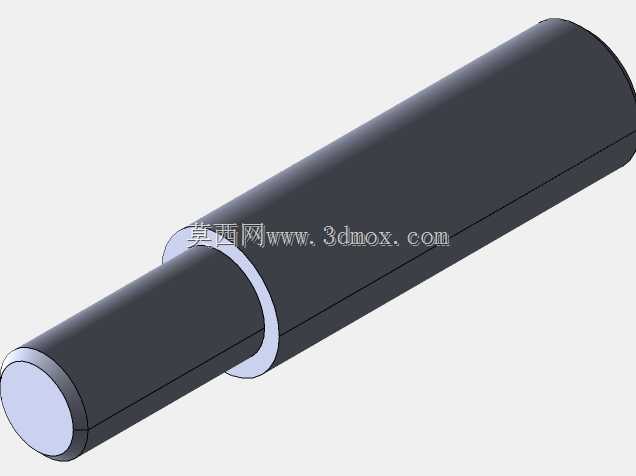

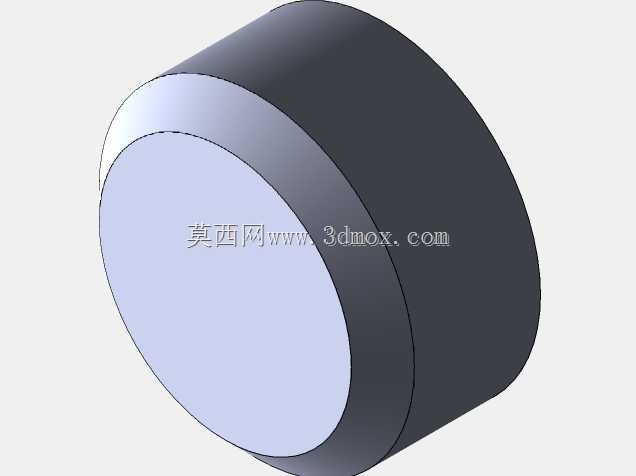

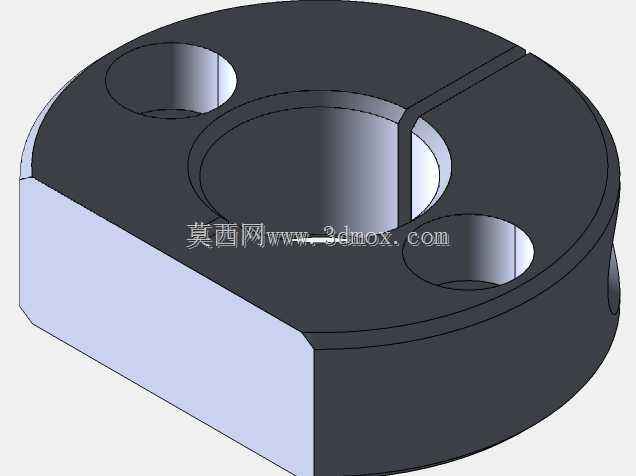

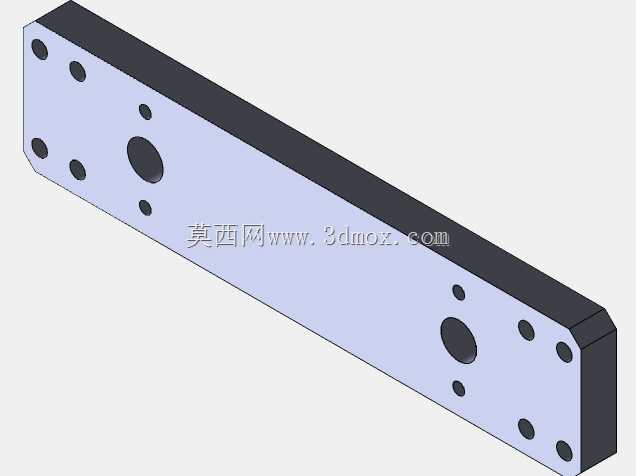

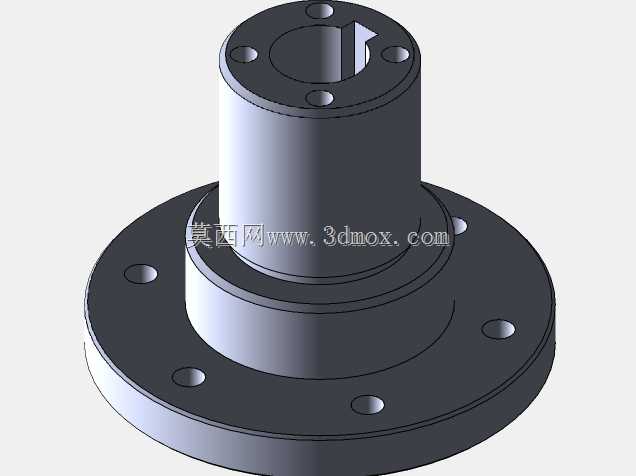

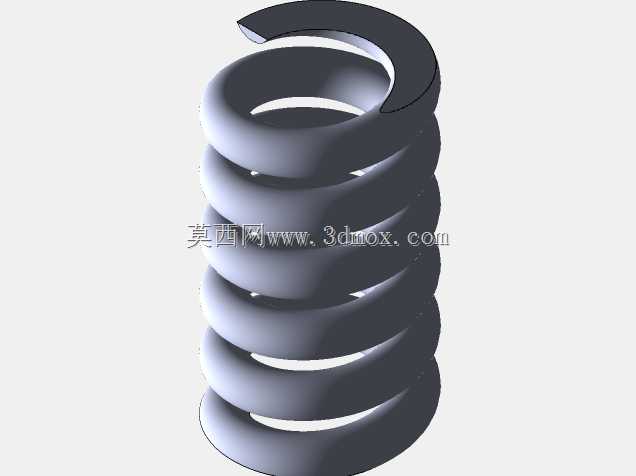

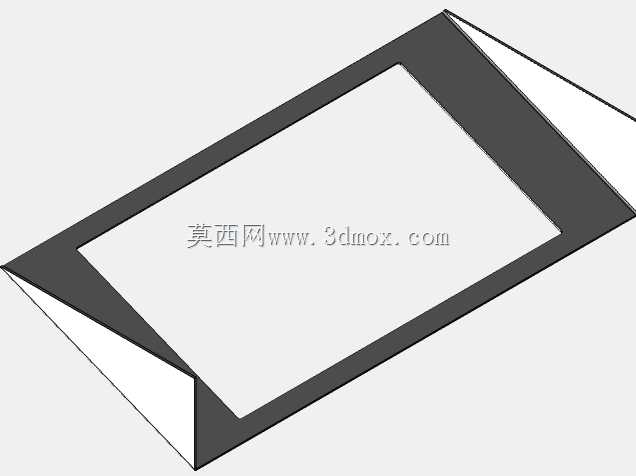

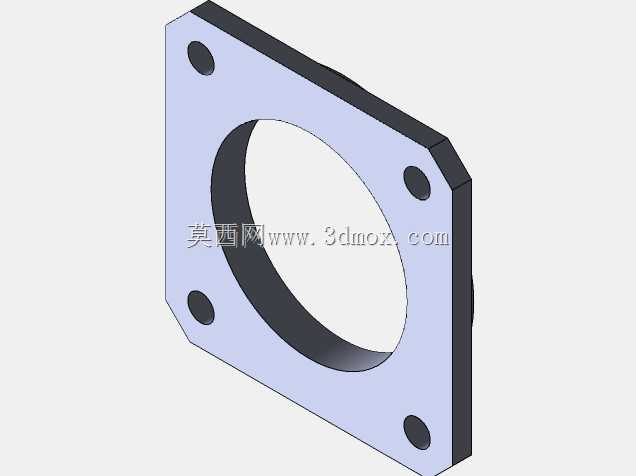

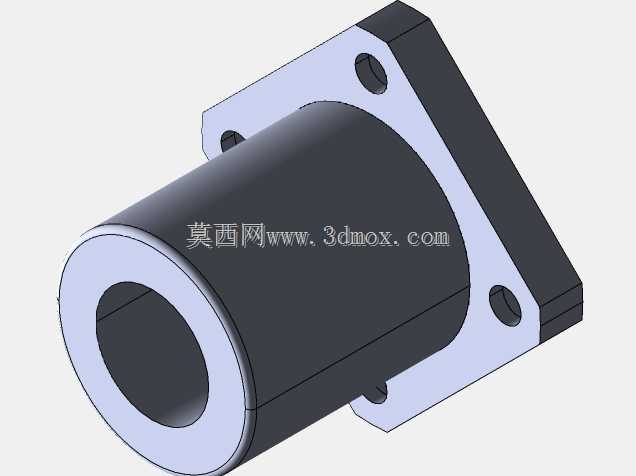

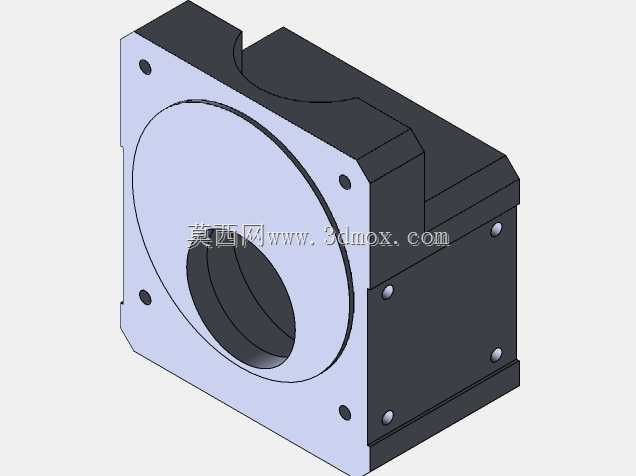

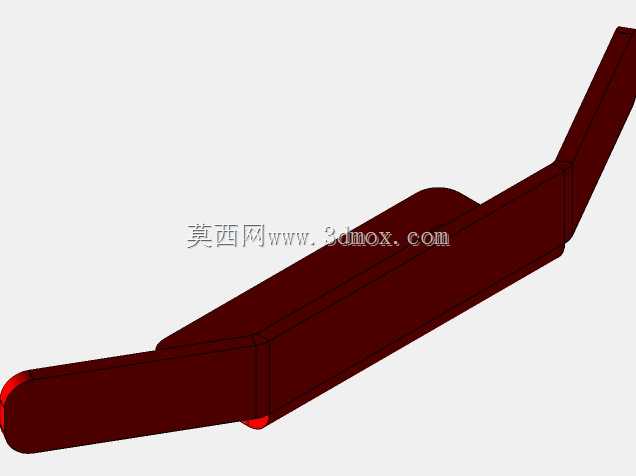

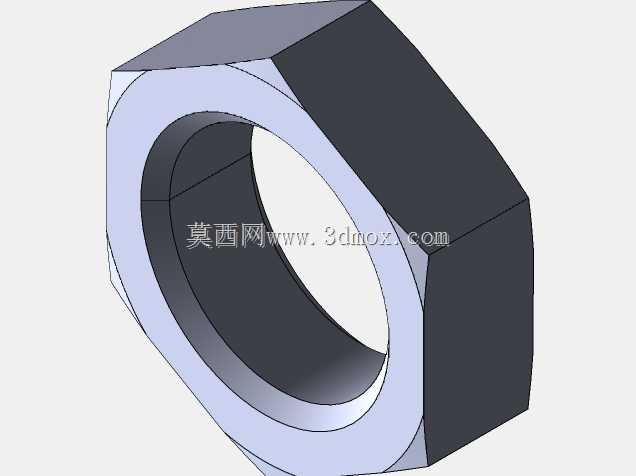

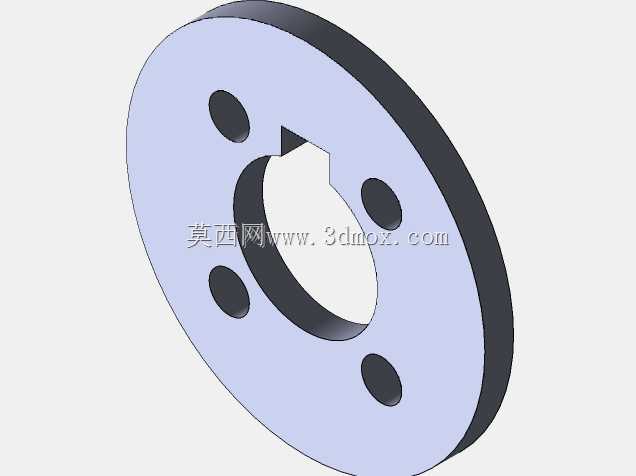

　　这款AGV的结构设计完全围绕厂内物流的高频转运需求展开，在电子制造车间的SMT线边仓、汽车零部件厂的工序间物料周转、电商仓储的整箱拣选搬运场景中，这类潜伏式AGV可以直接钻入料架底部，通过顶部的顶升机构托举料架完成点对点转运，不需要额外的装卸辅助人员，单台设备就能替代2-3名人工的重复搬运工作量。从结构布局来看，整车采用了对称式的舱体设计，驱动轮布置在车体中部的重心正下方位置，前后两端各设置两个随动万向轮，这种轮系布局可以保证车体在1.2米宽的车间通道内完成原地转向，转弯半径控制在0.6米以内，适配多数老旧厂房的狭窄通道通行需求。车体外壳采用半透明的防护盖板设计，既可以直观观察内部线缆、元器件的运行状态，

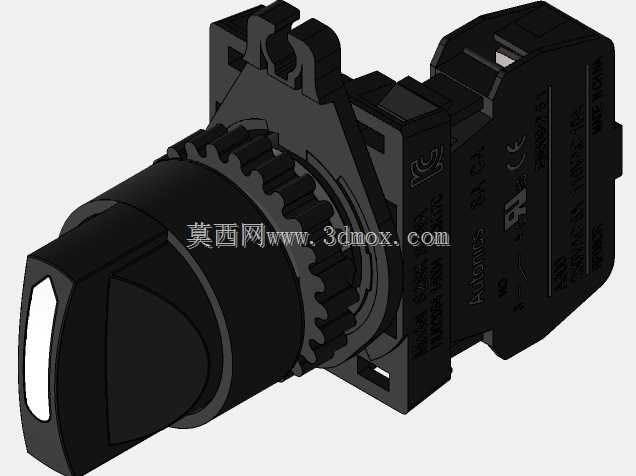

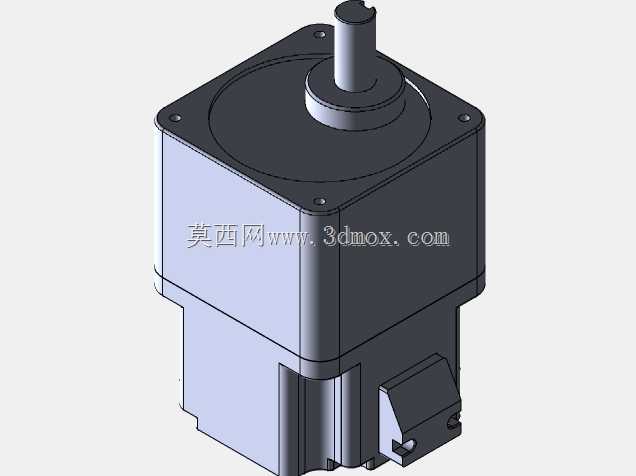

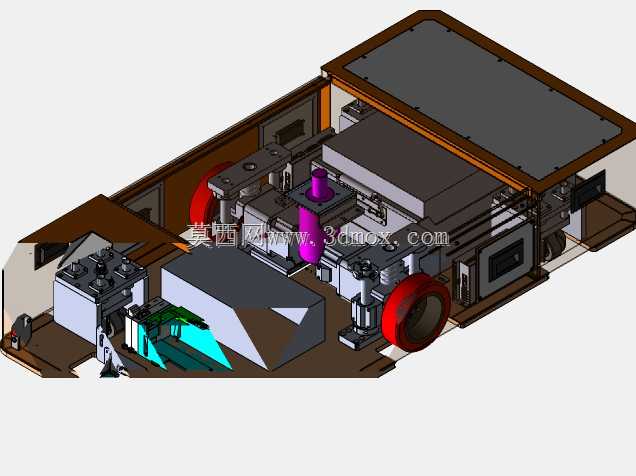

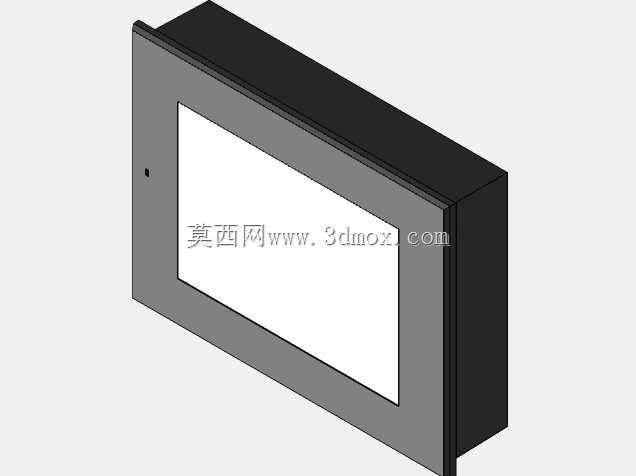

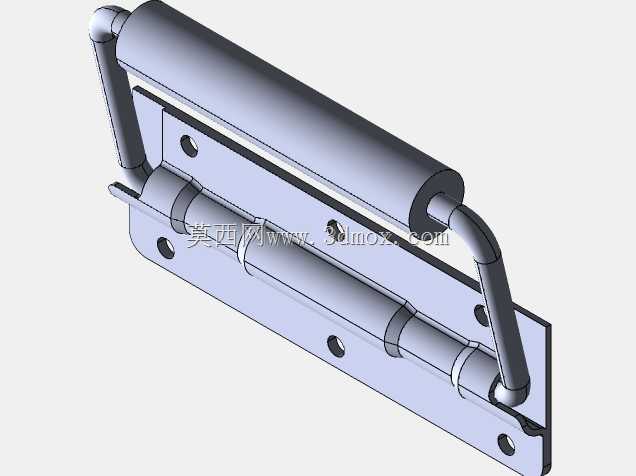

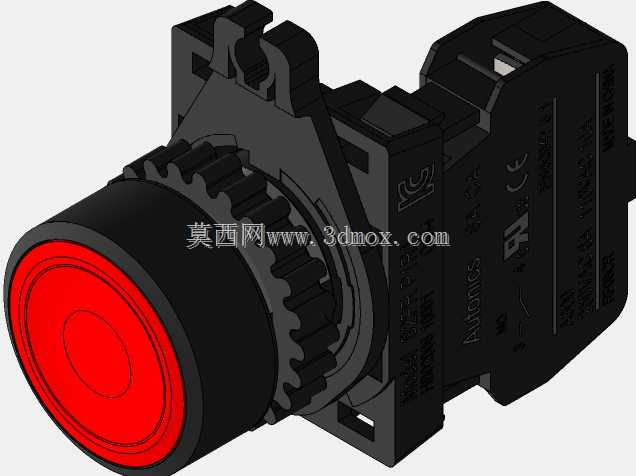

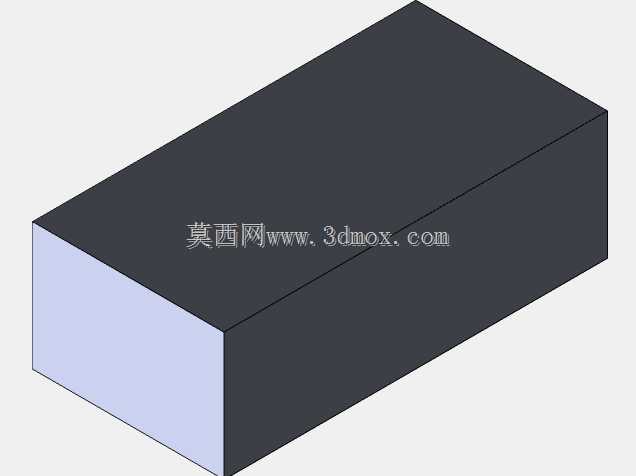

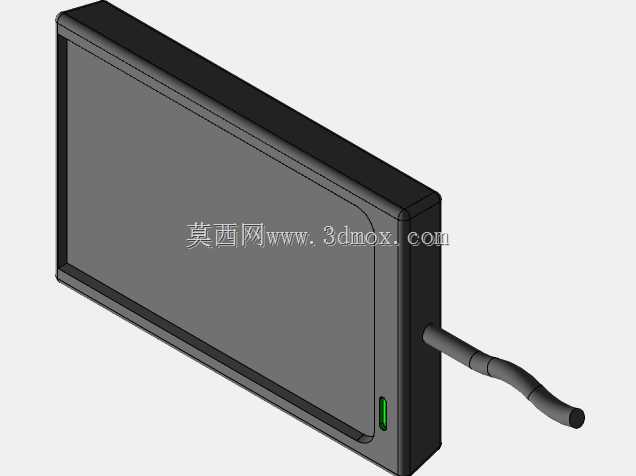

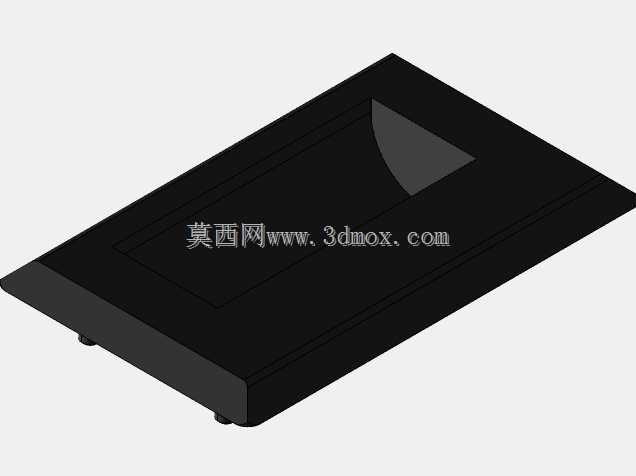

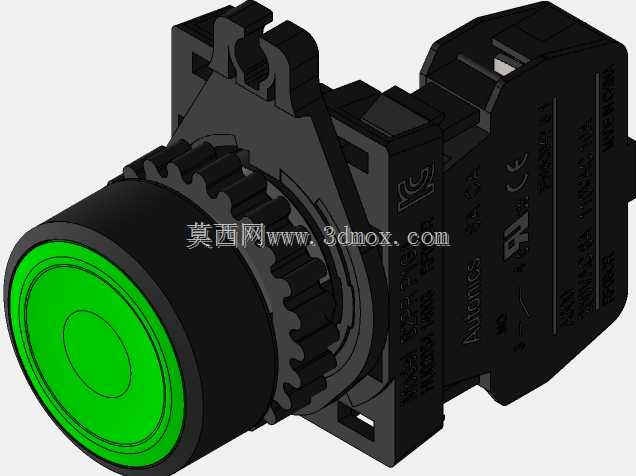

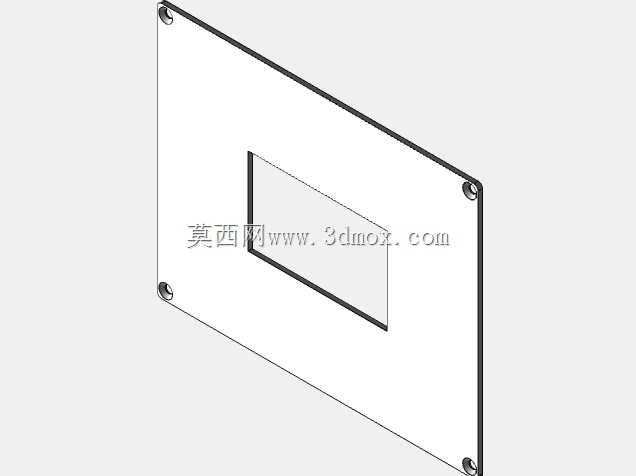

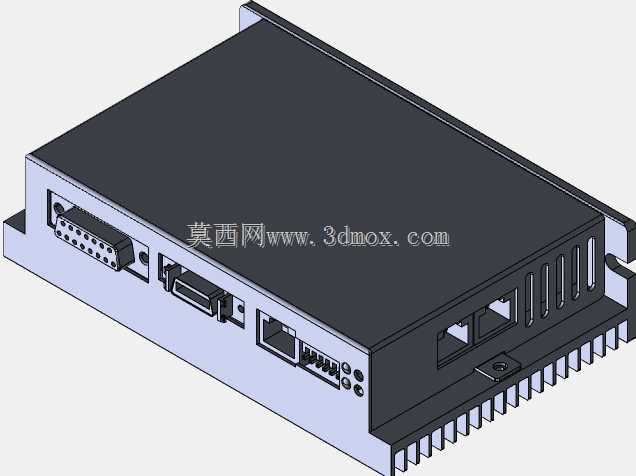

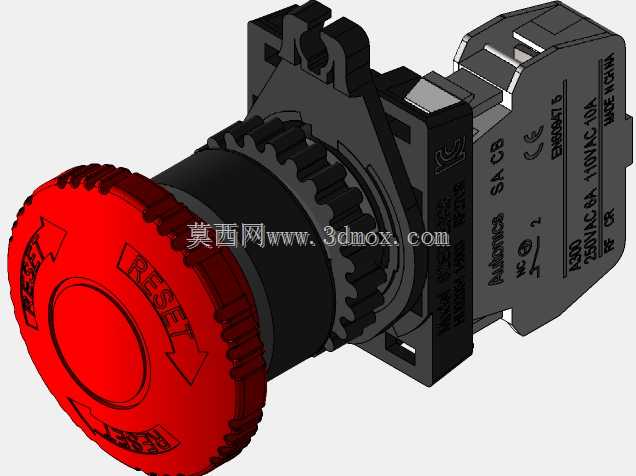

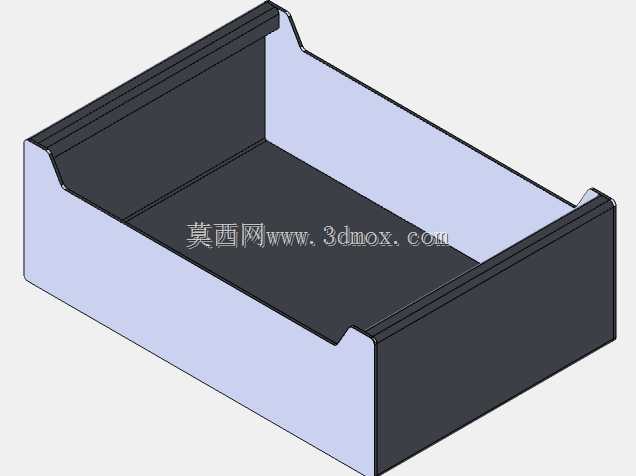

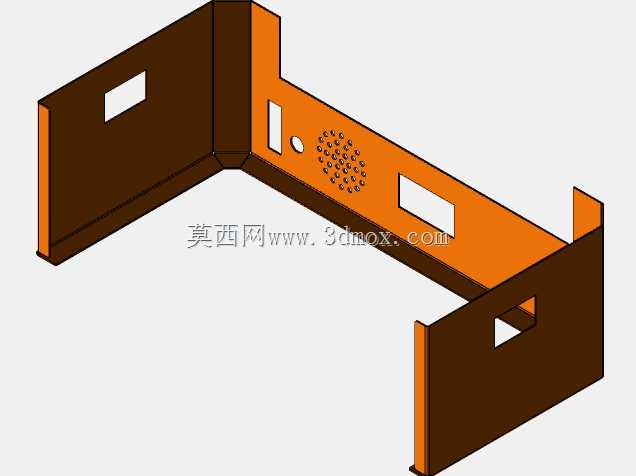

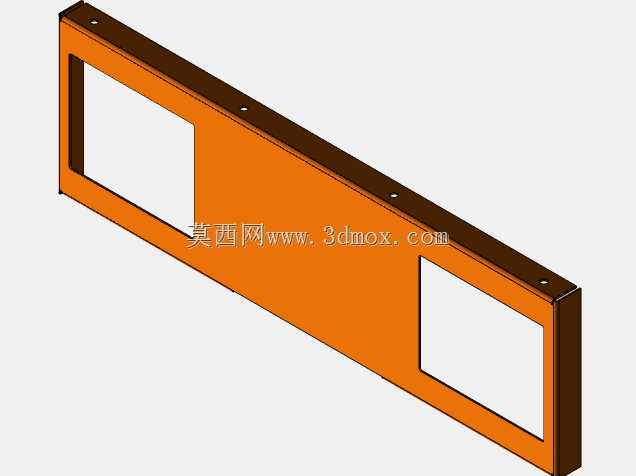

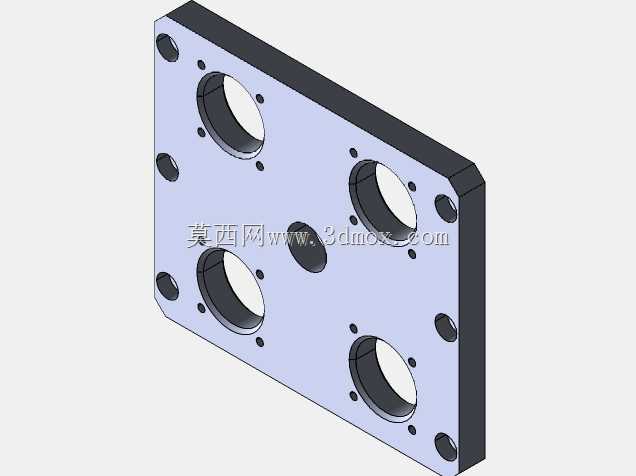

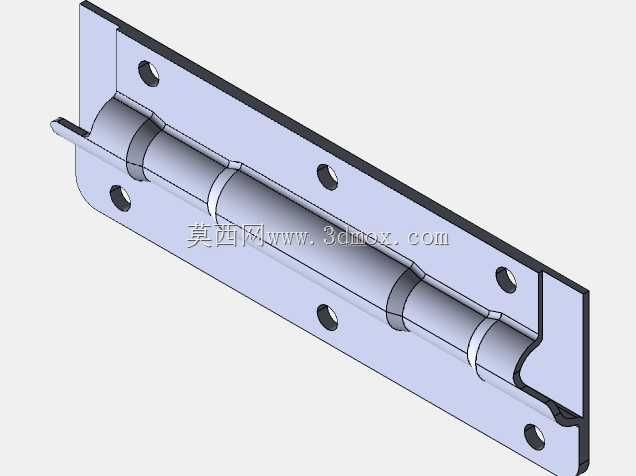

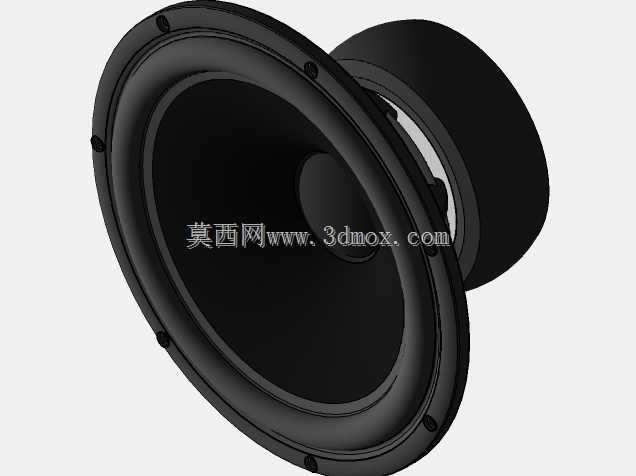

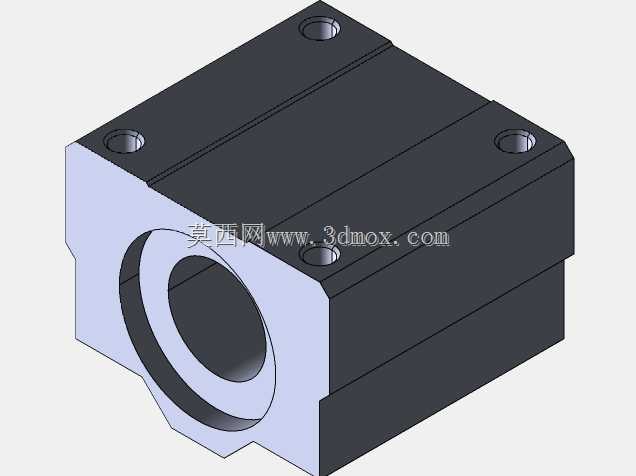

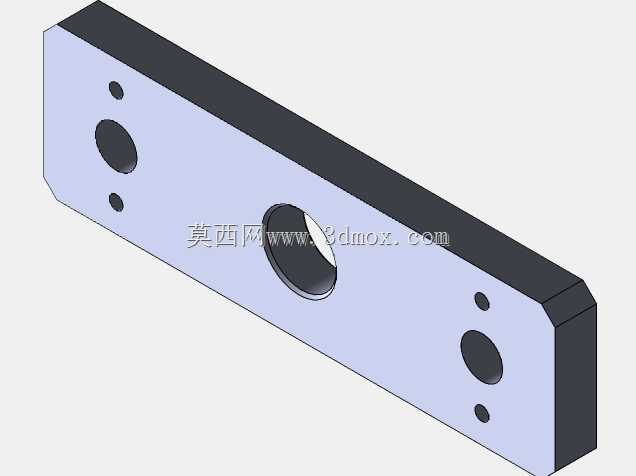

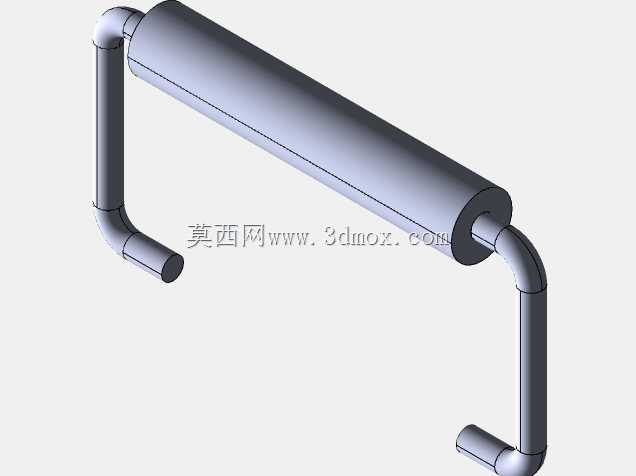

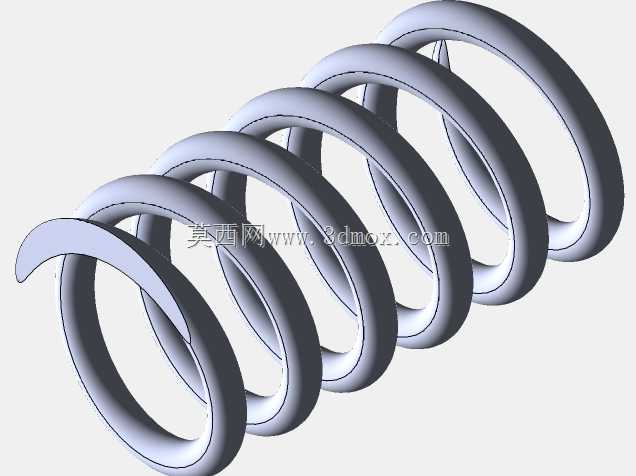

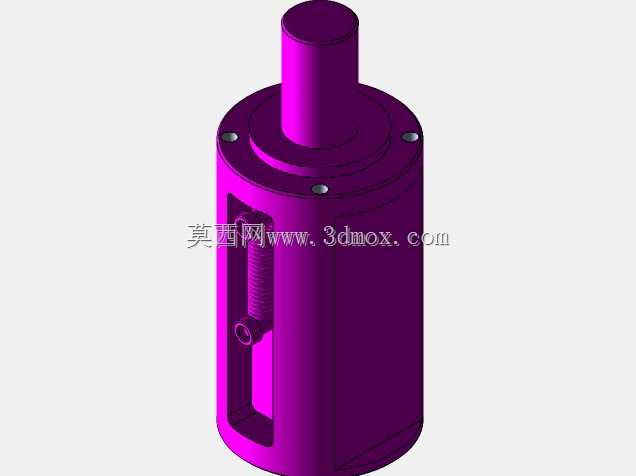

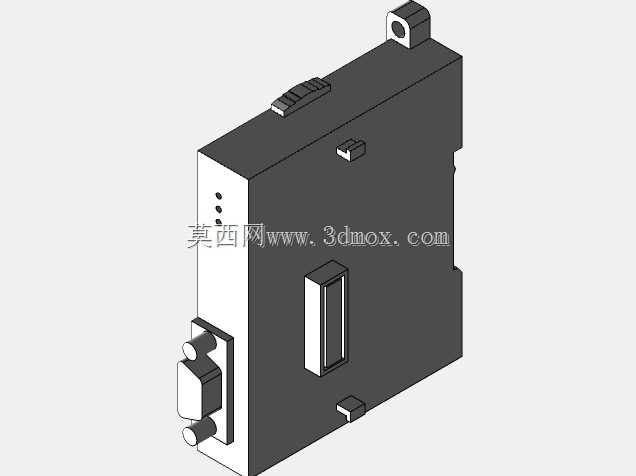

　　日常点检时不需要完全拆解外壳就能排查松动的接线端子，同时盖板通过快拆卡扣与底部框架连接，维护时单人就能在3分钟内完成侧板拆卸，更换故障的驱动模块或者传感器组件。内部的舱体做了明确的功能分区，靠近前端操作侧的区域布置了人机交互面板与急停按钮，操作面板倾斜15度安装，符合站立操作时的人体工学视角，急停按钮突出面板表面15mm，发生异常时操作人员可以快速拍停；中部舱体预留了电池安装位，支持快换电池结构，换电时不需要工具，抽出旧电池插入满电电池就能继续运行，适配24小时连续运转的产线需求；驱动轮上方的区域布置了顶升机构，顶升行程控制在40mm，足够将标准料架抬离地面10-20mm的安全转运高度，顶升板表面做了防滑纹理处理，避免料架在启停、

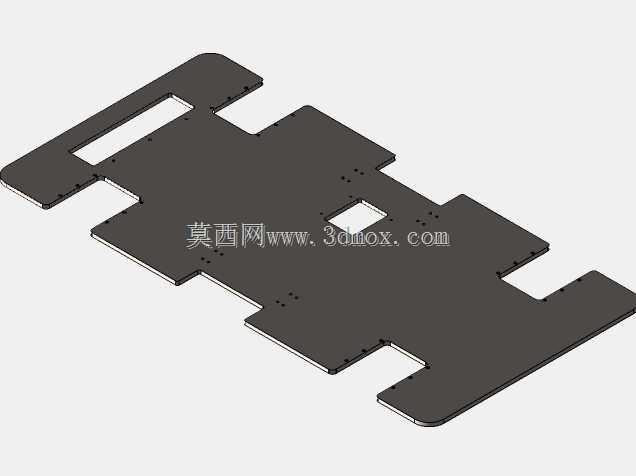

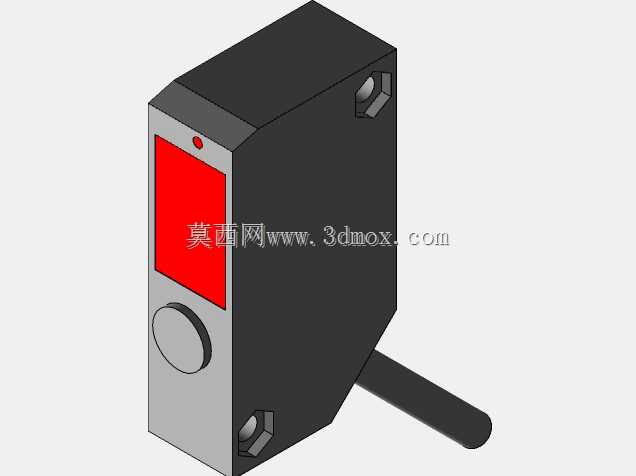

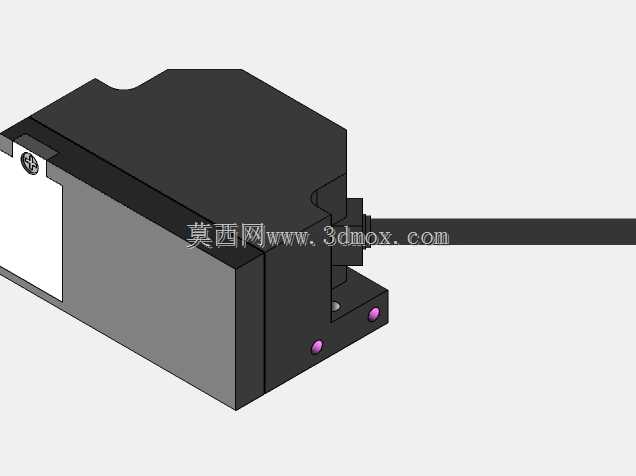

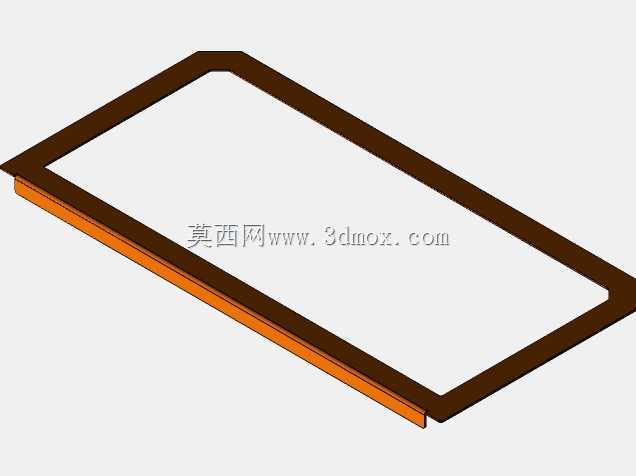

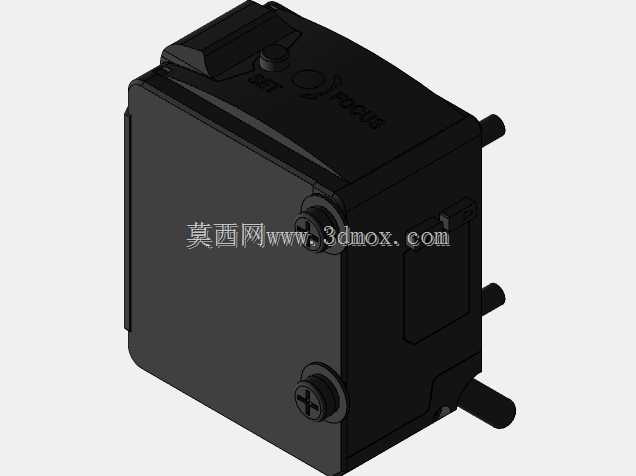

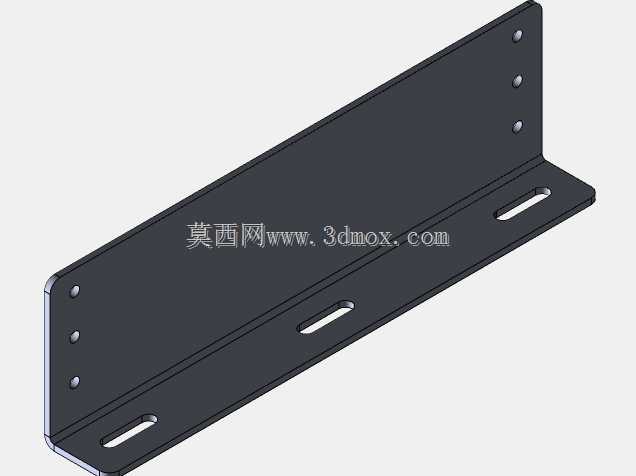

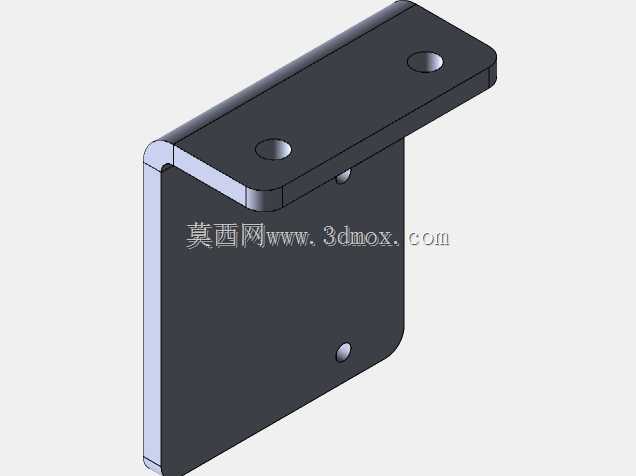

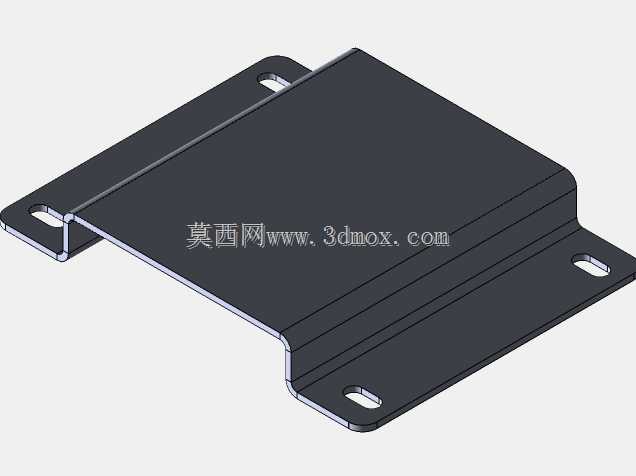

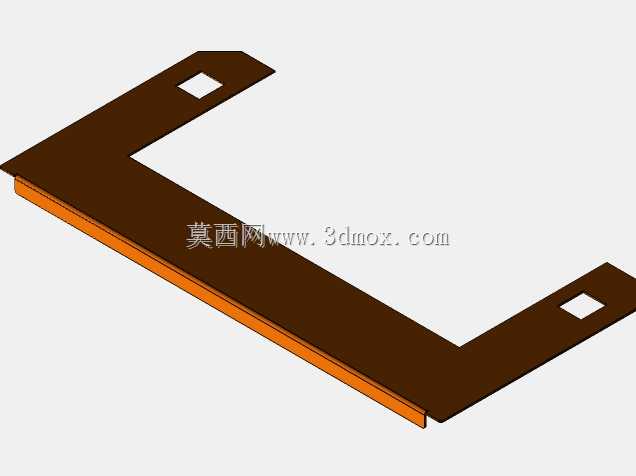

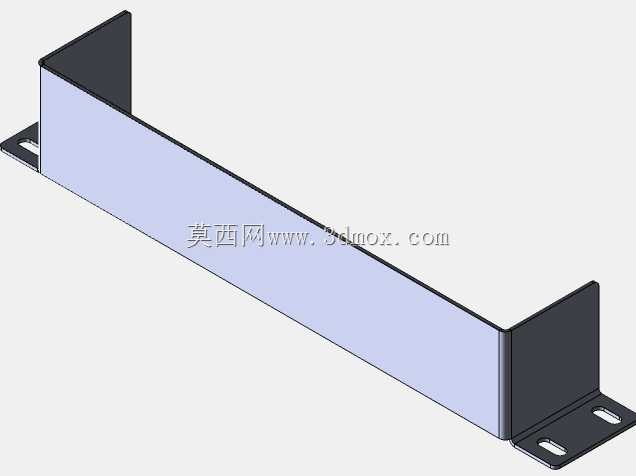

　　转向过程中发生滑移。车体的外形尺寸控制在长1200mm、宽600mm、高300mm的范围内，这个高度可以适配市面上多数标准潜伏式料架的底部净空要求，安装时只需要确认料架底部离地面高度不小于320mm，地面平整度误差每米不超过3mm，就可以直接投入使用，不需要对现有料架做大规模改造。车体框架采用焊接式钢结构，外部做喷塑防锈处理，整体自重控制在180kg以内，额定承载能力可以达到500kg，满足多数厂内整箱物料、工装夹具的转运重量需求。在传感器布置上，车体前后两端都预留了激光避障传感器的安装位，安装高度距离地面100mm，可以检测到地面上的凸起障碍物、散落的零件，同时侧面预留了磁导航或者二维码导航的传感器安装接口，

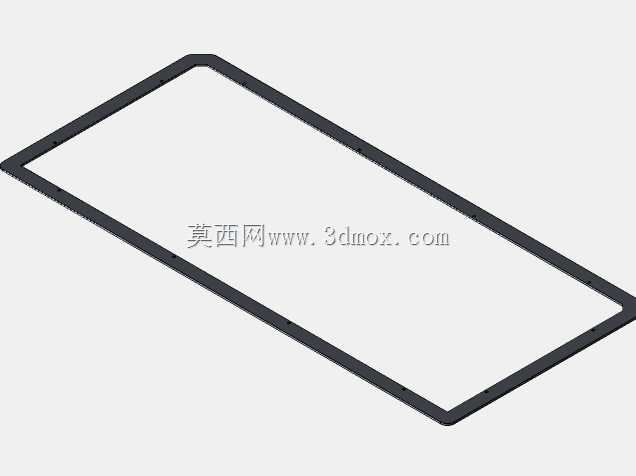

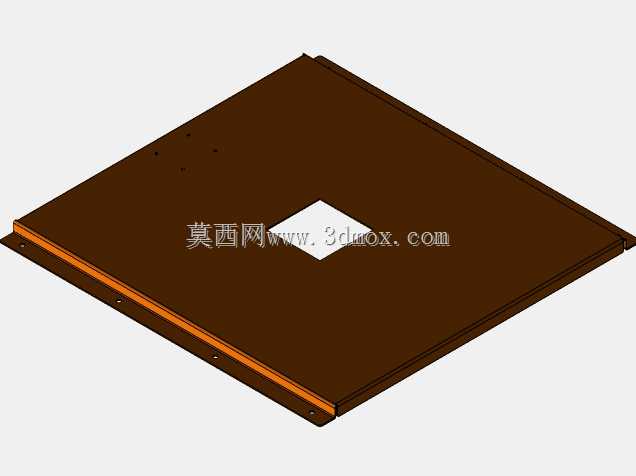

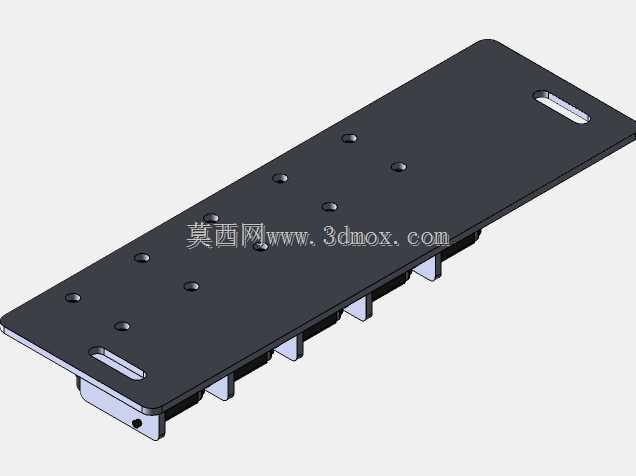

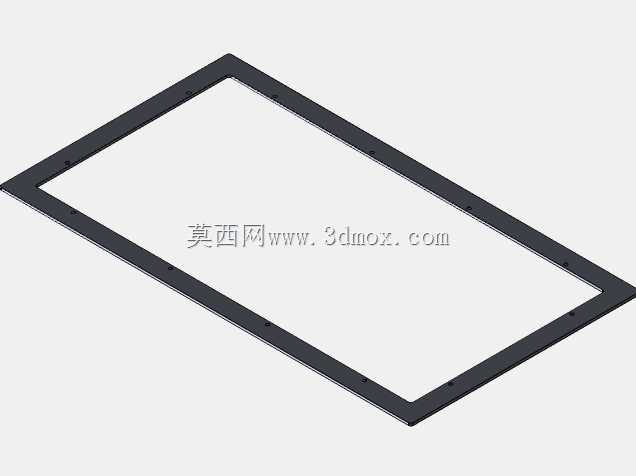

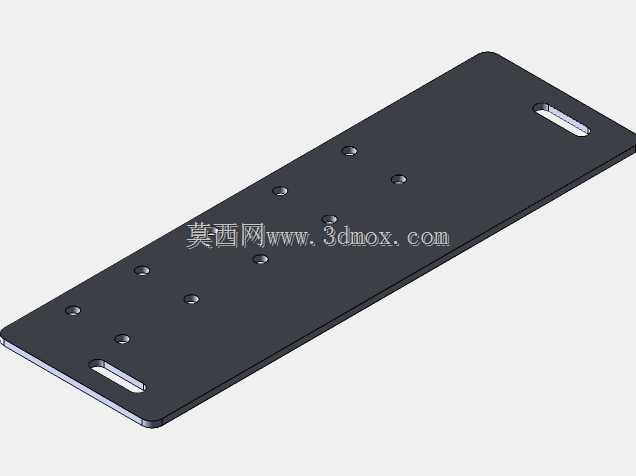

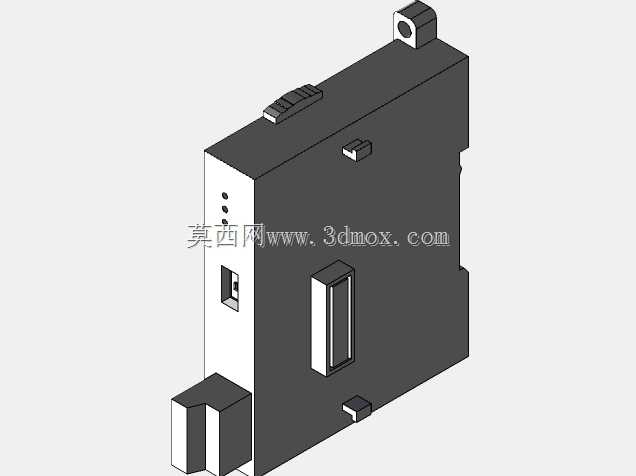

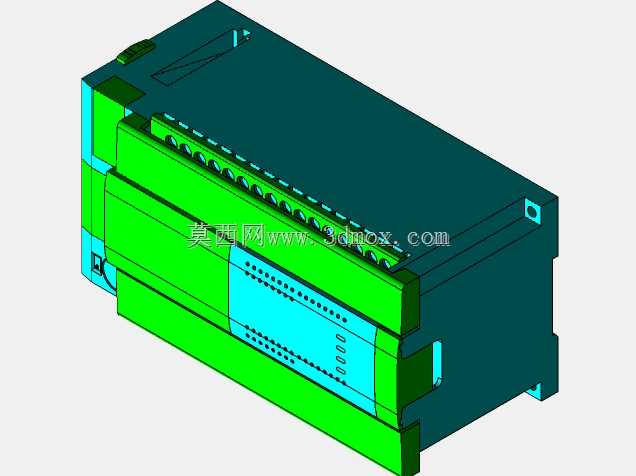

　　用户可以根据自己厂区的导航方案选择对应的安装位置，不需要额外打孔修改框架结构。电气布线全部采用线槽隔离，动力线与信号线分开布置，避免驱动电机的电磁干扰影响导航传感器的信号稳定性，所有线缆接头都做了防松脱处理，适配车间地面不平整带来的持续振动工况，减少长期运行后的接线松动故障。顶部的设备安装盖板做了密封处理，可以阻挡车间内的灰尘、少量飞溅的切削液进入舱体内部，防护等级达到IP54，满足一般机加工车间、装配车间的使用环境要求。
