双轴自动螺栓拧紧执行机构设计

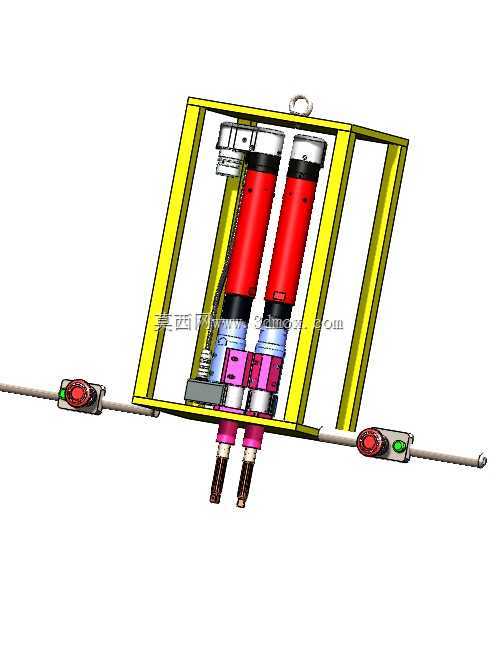

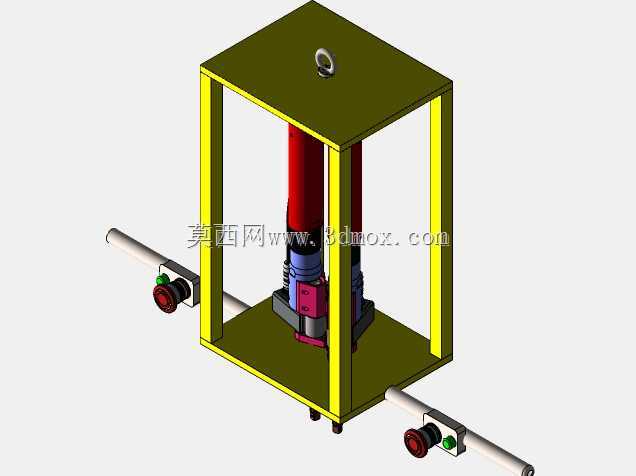

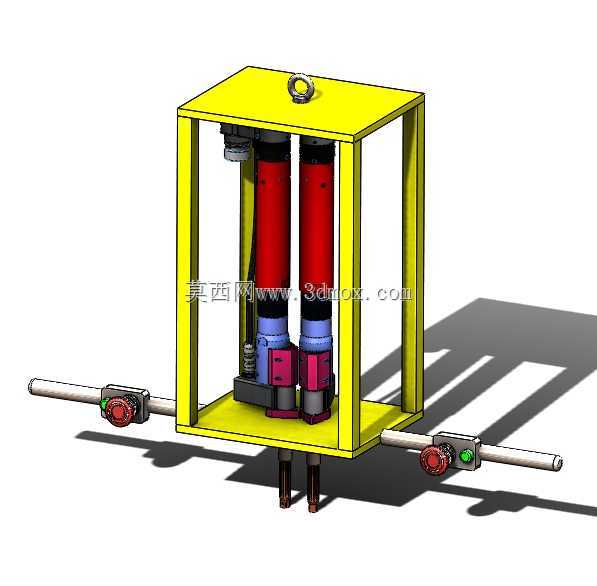

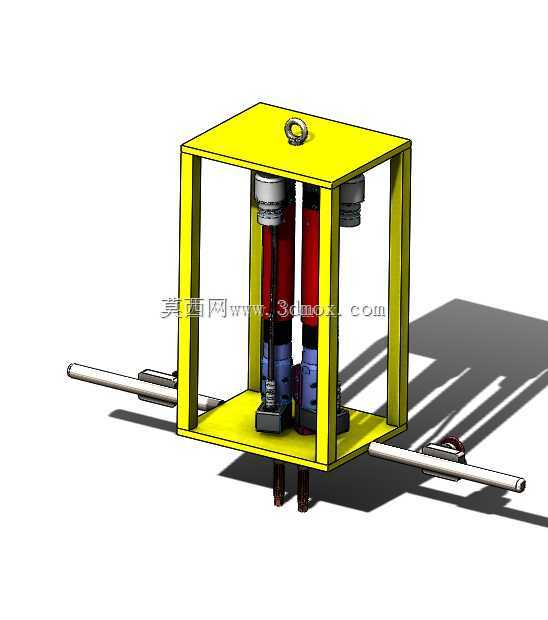

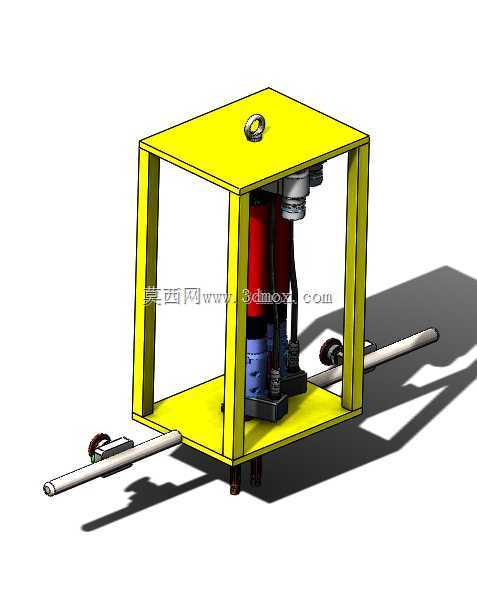

　　这套双轴自动螺栓拧紧执行机构，主要面向汽车零部件、3C电子、家电制造等行业的自动化装配线场景，针对同平面双螺栓同步拧紧的工位需求设计，可直接集成在多轴机械手、直线模组滑台或者专机机架上，替代人工手持拧紧枪完成螺栓的定扭矩拧紧作业，能有效避免人工拧紧的扭矩偏差、漏拧、浮锁等装配质量问题，同时大幅提升装配工位的作业节拍。从结构布局来看，整套机构采用框架式承载设计，外围的方形安装框架采用标准铝型材拼接加工，框架顶部预留吊环安装位，既可以满足整组机构的吊装转运需求，也能作为顶部安装基准，和外部移栽机构的输出法兰直接对接，框架两侧预留的安装槽位，可以根据现场工位的布局需求，加装到位检测传感器、防撞缓冲胶垫或者辅助照明组件。

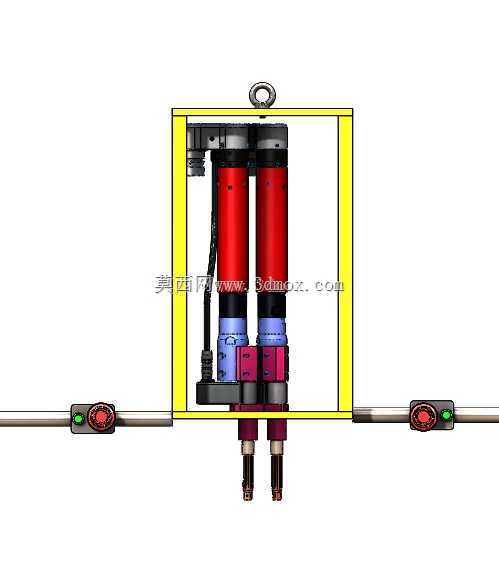

　　核心执行部分采用两套平行布置的伺服拧紧轴，轴体的固定座采用分体式夹紧结构，可根据待装配产品的螺栓孔间距，在一定范围内调整两根拧紧轴的中心距，适配不同规格产品的装配需求，无需重新加工整套固定座，能压缩工装换型的调整时间。拧紧轴的下部输出端配套定制化批头导向套，批头伸出长度可根据螺栓的外露长度、待连接件的沉孔深度做适配调整，导向套和待装配工件表面接触的位置采用聚氨酯材质包胶，避免硬接触刮伤工件表面涂层。机构两侧延伸布置的安装杆上集成了工位到位检测组件，当整套机构下移到装配工位时，检测组件先接触工件基准面，触发到位信号后拧紧轴才会启动旋转进给，避免批头未对准螺栓孔就启动旋转造成批头磨损、螺栓孔滑牙的问题。从安装边界来看，

　　整套机构的横向宽度控制在适配常规移栽模组负载的范围内，整体重心落在框架的中心轴线上，移栽运行过程中不会出现偏载晃动的问题，电气走线全部沿框架内侧的线槽布置，避免机构移动过程中线缆拖拽剐蹭周边设备。设计过程中重点考虑了拧紧作业的反扭矩抵消问题，两根拧紧轴采用对称反向旋转的扭矩输出逻辑，作业过程中产生的反扭矩可以在框架内部相互抵消，不会把反扭矩传递到外部的移栽机构上，能降低移栽机构的刚性设计要求，同时提升拧紧过程的机构稳定性。拧紧轴的扭矩输出范围覆盖常规M3到M8规格螺栓的拧紧扭矩需求，可配套扭矩控制系统存储多组拧紧参数，适配不同工位的工艺要求，每根轴的拧紧扭矩、转角数据都可以实时上传到产线的MES系统，满足装配过程的质量追溯要求。

　　机构的批头更换采用快拆结构，无需额外工具即可完成批头的更换，日常维护过程中可以快速更换磨损批头，减少设备停机时间。框架下部预留的排屑缺口，可以将拧紧过程中可能产生的金属碎屑直接排出，避免碎屑堆积在机构内部卡滞运动部件。整套机构的安装接口全部采用标准化设计，可直接和市面上主流的拧紧轴控制器、工业机器人末端法兰、直线滑台安装板适配，不需要额外做转接件加工，能缩短产线集成的设计周期。在实际应用场景中，这类双轴拧紧机构常布置在产品装配线的自动化工位，配合自动送钉机可以完成螺栓的自动送料、自动对准、自动拧紧全流程作业，单工位的作业节拍相比人工拧紧可提升60%以上，同时拧紧扭矩的合格率可以稳定控制在99.5%以上，避免人工操作的疲劳误差。针对不同的作业场景，还可以在框架上加装视觉定位组件，对螺栓孔位置做二次补偿定位，适配工件位置存在轻微偏差的装配场景，进一步提升机构的适配性。
