带惯性力计算的拾取放置执行机构

　　这套拾取放置执行机构，主要面向3C电子小件装配、轻工行业散料分拣、小型零部件上下料这类需要高频往复取放作业的场景，在自动化产线的工位衔接环节承担物料转移的核心功能，替代人工完成重复性的取件、移位、放件动作，适配节拍在每分钟20-30次的中速产线需求，能在垂直与水平两个正交方向完成独立的位移输出，实现物料在两个工位间的精准转移。

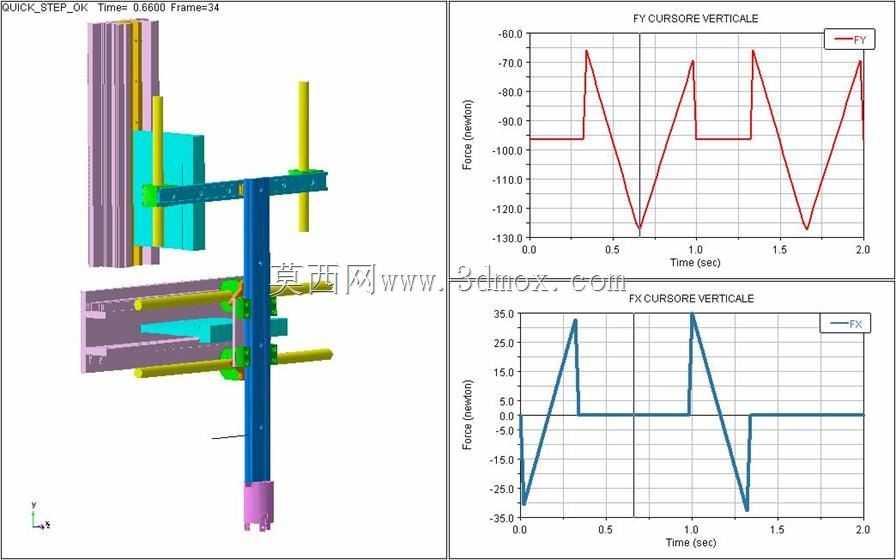

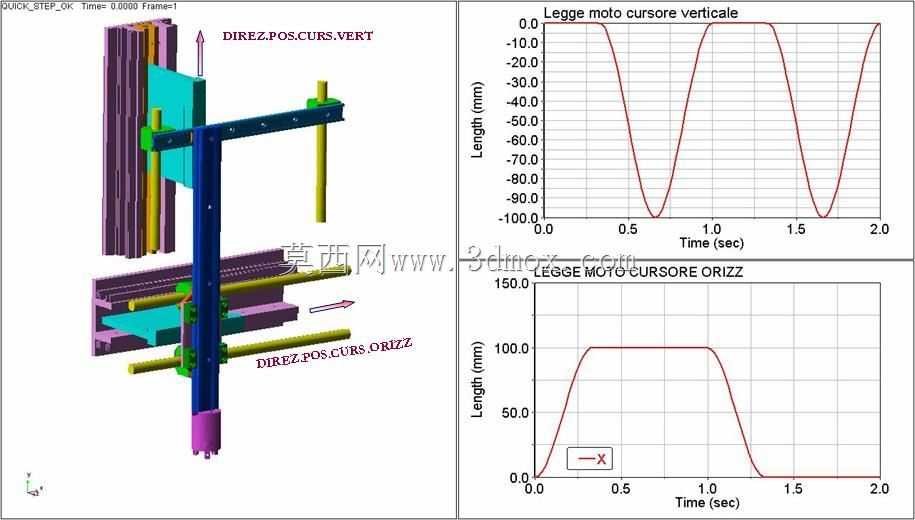

　　从功能特性来看，机构采用双轴独立驱动的布局逻辑，垂直方向负责完成拾取头的升降动作，实现取件时的下压贴合、放件时的抬升脱离，水平方向负责完成两个工位间的横向移位，两个轴的运动时序完全匹配取放作业的逻辑：初始状态下拾取头停在取件工位上方，垂直轴下行至拾取位，待拾取元件完成吸附或夹取后，垂直轴上行至安全高度，水平轴带动拾取头横向移动至放件工位上方，垂直轴下行完成放件动作后复位，进入下一个作业循环。设计阶段专门纳入了惯性力计算校核，针对两个运动轴的加减速阶段产生的惯性冲击做了参数匹配，从附带的运动曲线能看到，垂直方向的运动采用类正弦的位移曲线，加减速段的加速度变化连续无突变，能有效降低高速往复运动时的机构振动，避免拾取的物料因为惯性冲击出现脱落、位置偏移的问题；水平方向的运动曲线则采用梯形加减速的优化形态，匀速段保持稳定的位移输出，加减速段的斜率经过惯性力核算，确保横向移动时的惯性力在导向部件的承受范围内，不会出现导向卡滞、结构共振的问题。

　　设计思路上优先考虑了机构的安装适配性与运动稳定性，主体承载采用立式立柱搭配横向悬臂的结构，垂直运动的导向部件集成在立柱内部，水平运动的导向部件布置在悬臂上，两个方向的驱动源都采用后置安装的布局，尽可能降低运动部件的自身重量，从根源上减小往复运动时的惯性载荷。拾取头的安装位置预留了标准接口，可以根据实际拾取的物料类型更换真空吸盘、气动夹指或者电磁吸头等不同的末端执行件，适配金属小件、塑料壳体、电子元器件等不同材质、不同形状的物料拾取需求。导向部件的选型匹配了运动行程的精度要求，垂直方向的运动行程覆盖100mm的升降范围，能适配不同高度的料盘与工装夹具，水平方向的运动行程覆盖150mm的移位范围，满足相邻两个工位间距在120mm以内的产线布局需求，两个方向的运动重复定位精度可以控制在0.1mm以内，满足小件装配的位置精度要求。

　　安装边界方面，整套机构的底部采用法兰式安装基准，可以直接固定在铝型材工作台或者设备的安装基板上，安装面的平面度要求控制在0.2mm以内，避免安装基准不平导致导向部件出现偏载，加剧运动磨损。机构的横向悬臂伸出长度经过刚度校核，在满载末端负载1kg的情况下，悬臂末端的下挠量控制在0.05mm以内，不会因为悬臂变形影响拾取的位置精度。走线位置预留了专用的拖链安装槽，驱动与末端执行件的管线可以沿拖链布置，避免往复运动时管线出现拉扯、磨损的问题。机构的运动安全高度设置在拾取位上方30mm位置，移位过程中拾取头的最低位置不会与下方的工装、料盘发生干涉，在初始布局设计时，只需要保证取件与放件工位的高度差不超过80mm，工位周边50mm范围内无突出的干涉部件，就能直接完成机构的安装调试，不需要额外做结构适配。

　　在实际应用中，这套机构可以单独作为独立的取放单元使用，也可以多组组合搭配转盘或者输送线完成多工位的物料流转，惯性力计算的参数可以直接复用在同类型机构的节拍优化上，通过调整运动曲线的加减速参数，就能在保证机构运行平稳的前提下，尽可能压缩单个作业循环的时间，提升产线的整体运行效率。机构的运动部件都采用自润滑的导向组件，日常维护只需要定期检查连接部件的紧固情况，不需要频繁加注润滑脂，能适配长时间连续运行的产线作业需求。
