立式塔式远红外电加热器结构设计

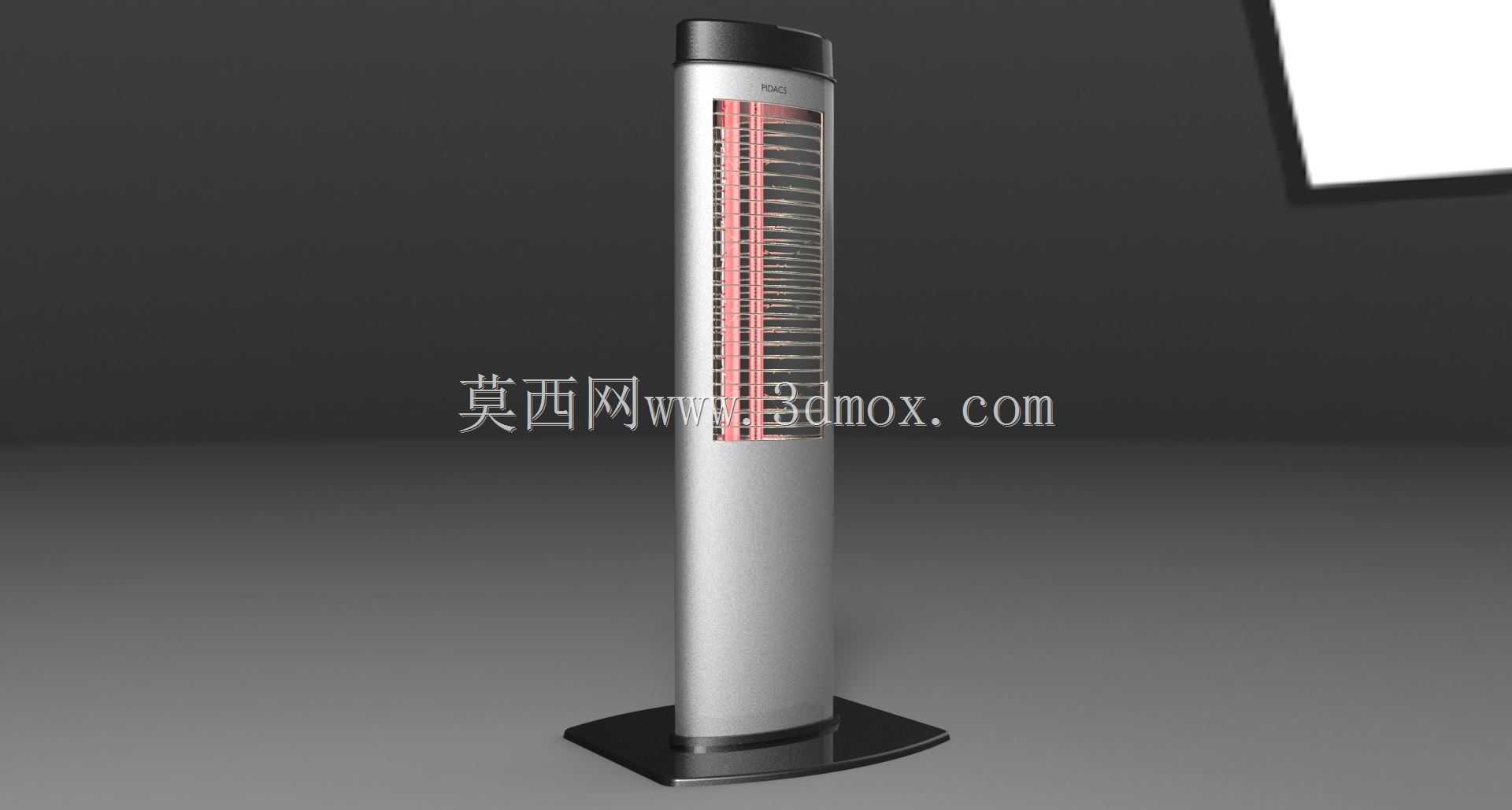

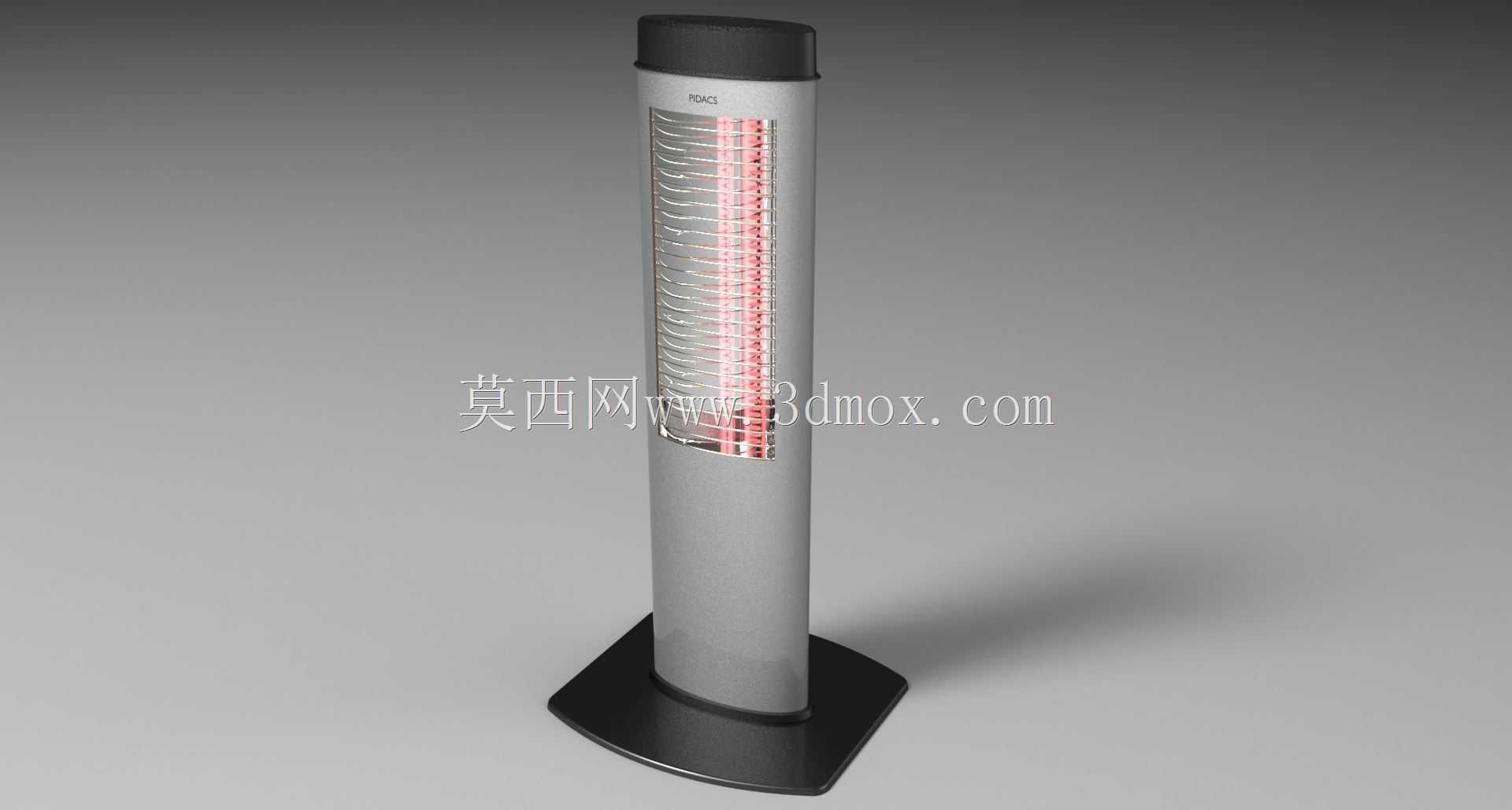

　　这款立式塔式电加热器的三维结构设计，核心围绕小空间快速补温的实际使用需求展开，区别于传统卧式暖风机的送风逻辑，采用垂直柱式的发热体布局，能够在不占用过多地面面积的前提下，实现更大角度的热辐射覆盖。从实际应用场景来看，这类设备主要适配15-25平米的封闭空间，比如居家客厅边角、小型办公室工位旁、临街商铺的收银区域，不需要复杂的安装固定，放置在平整硬质地面即可接通电源使用，设备底部的方形配重底座做了加宽处理，重心落在底座几何中心位置，即使受到轻微侧向碰撞也不容易发生倾倒，底座边缘做了圆弧过渡处理，避免日常挪动时磕碰划伤地面或家具。

　　设备的发热单元采用垂直排布的远红外发热体，外部设置了倾斜导风格栅，格栅的条缝角度经过反复调整，既能够避免使用者误触内部高温发热部件，又不会阻挡热辐射的传递路径，相比传统PTC风暖设备，这种辐射式加热不会带动室内浮尘流动，对有呼吸道敏感人群的使用场景更加友好。设备顶部设置了集成控制区域，将电源开关、档位调节、温度设定的操作元件集中布置，使用者站立状态下就可以完成操作，不需要弯腰寻找按键，符合日常使用的人机交互逻辑。

　　从结构设计的思路来看，整机采用三段式拆分结构，底部配重底座、中部发热筒体、顶部控制端盖三个模块通过卡扣与隐藏式螺丝连接，既能够保证整机外观的简洁性，没有外露的连接固件影响视觉效果，也方便后期的维护拆解，当发热体或控制元件出现故障时，不需要破坏整机外壳就可以完成部件更换。筒体外壳采用金属材质做表面哑光处理，既能够耐受长期高温工作的环境，不会因为持续受热出现外壳变形、漆面脱落的问题，哑光表面也不会在室内灯光下产生刺眼的反光，适配不同的室内装修风格。

　　设备的整体高度控制在850-900mm区间，这个高度刚好对应人体坐姿状态下的躯干高度范围，热辐射范围可以覆盖从脚踝到肩颈的常见取暖区域，不会出现热量集中在地面或过高位置的问题，底座的外接圆直径控制在280mm以内，实际占用的地面面积不足0.1平米，即使放在狭小的工位旁或者沙发缝隙边也不会阻碍日常通行。设备的背部预留了电源线走线槽，电源线可以从底座的三个方向引出，能够适配不同位置的墙面插座，避免电源线裸露在通行区域造成绊倒风险。

　　在安全结构的设计上，发热体与外壳之间设置了隔热空气层，外壳表面的工作温度控制在45摄氏度以内，即使人体不小心短暂触碰外壳也不会造成烫伤，设备内部还设置了过热保护与倾倒断电的触发结构，当内部温度超过安全阈值或者设备倾斜角度超过30度时，会自动切断发热体的电源，避免引发安全隐患。导风格栅的条缝间距控制在8mm以内，能够避免儿童将手指伸入设备内部接触高温部件，同时格栅条做了圆角处理，没有尖锐的毛边棱角，日常清洁擦拭时不会划伤手部。

　　从建模的细节处理来看，各个部件的配合间隙都按照实际注塑与钣金加工的公差要求设置，筒体的合模线位置布置在设备背部，日常正面观察不会看到合模痕迹，控制按键的凸起高度做了统一，按压行程设置在2-3mm，既能够保证清晰的按压反馈，也不会因为按键凸起过高积灰难以清洁。设备底部设置了四个隐藏式防滑脚垫，脚垫采用软质橡胶材质，既能够增加与地面的摩擦力避免设备滑动，也可以缓冲设备工作时的轻微震动，降低运行过程中产生的噪音。
