左套筒式弧形连接滚柱结构件

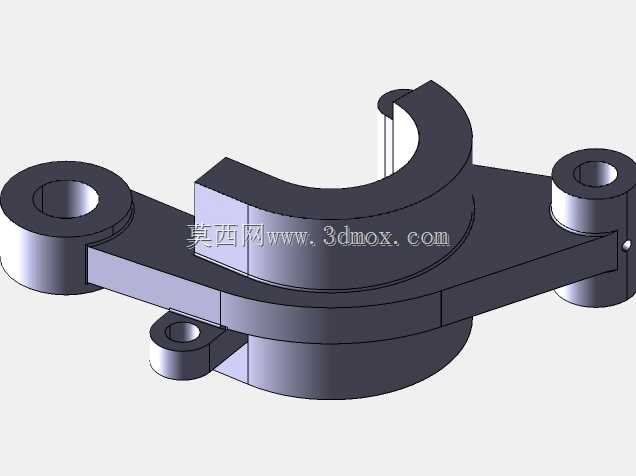

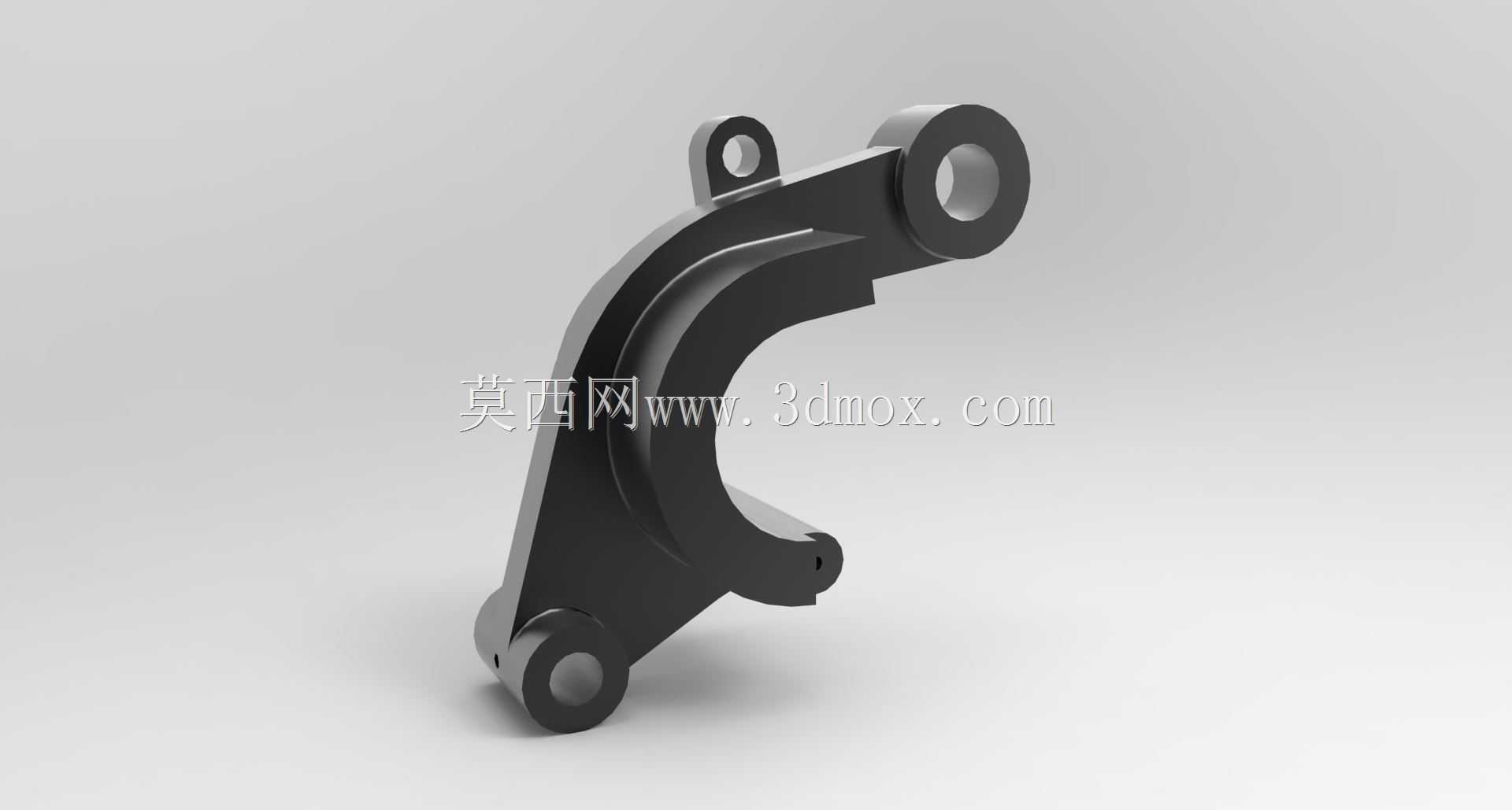

　　该构件属于铰接类传动连接组件，在重载往复运动的机械工位中承担载荷传递与运动轨迹约束的作用，常见于工程机械的执行端铰接部位、输送设备的张紧联动结构、农业机械的摆臂连接节点，这类工位普遍存在交变载荷冲击、安装空间局促、多自由度微量偏移补偿的需求，普通直杆式铰接件无法同时满足径向承载与侧向偏移适配的要求，因此这类带弧形基体的套筒式滚柱结构成为这类工况的优选方案。从结构功能来看，构件主体采用弧形弯臂作为承载基体，三个带通孔的套筒凸台分别承担不同的连接功能：上端两个同轴度要求较高的套筒孔用于与固定机架端的铰接销轴配合，下端的套筒孔用于与执行端的联动部件连接，弧形的基体走向完全避让开机构运动过程中相邻部件的运动包络，避免运动干涉。

　　设计过程中首先需要确认三个铰接点的相对位置精度，三个孔的中心距公差需要控制在IT7级以内，否则装配后会出现卡滞、销轴偏磨的问题，套筒部分的壁厚根据承载工况做了差异化设计，承载方向的壁厚比非承载侧厚2mm，在保证整体强度的前提下尽可能降低构件自重。安装边界方面，构件整体的外轮廓最大宽度为126mm，弧形基体的内弧半径为72mm，三个套筒孔的内径统一为16mm，适配标准M14的铰接销轴，套筒孔的端面都做了1×45°的倒角，方便销轴装配时的导入，同时避免锐边割伤安装人员、刮损配套的密封胶圈。每个套筒孔的外端面都预留了2mm深度的沉台，用于安装自润滑衬套，无需额外添加润滑油路即可满足长期往复摆动的耐磨需求，适合在粉尘较多、

　　维护不便的户外作业设备上使用。构件侧面的小凸台属于定位限位结构，装配时与机架上的限位块配合，限制构件的最大摆动角度，避免超行程运动导致相邻部件碰撞损坏，该凸台与基体采用一体化成型设计，避免后续焊接装配带来的变形问题。建模过程中优先以三个铰接孔的中心轴线作为基准，先绘制三个孔的中心连线确定整体轮廓走向，再通过扫掠命令生成弧形基体的主体结构，之后对三个套筒凸台做布尔合并，对所有的棱边做R2-R5的圆角过渡，避免应力集中，尤其是套筒与弧形基体连接的根部位置，采用变半径圆角处理，最大程度降低交变载荷下的应力集中系数，延长构件的疲劳寿命。实际应用中，这类构件的失效形式大多出现在套筒与基体的连接根部，因此建模阶段特意对该部位做了加厚处理，

　　同时在结构分析时对该部位做网格细化，验证1.5倍额定载荷下的应力值不超过材料屈服强度的60%，满足工程机械的安全系数要求。构件表面采用发黑处理，具备基础的防锈能力，适合在常规的工业环境下使用，如果应用在腐蚀较强的工况，可以更换为不锈钢材质或者增加镀锌层，整体结构没有复杂的异形曲面，常规的铣削加工或者精密铸造都可以完成生产，加工工艺性较好，不需要定制特殊刀具即可完成全部加工工序。
