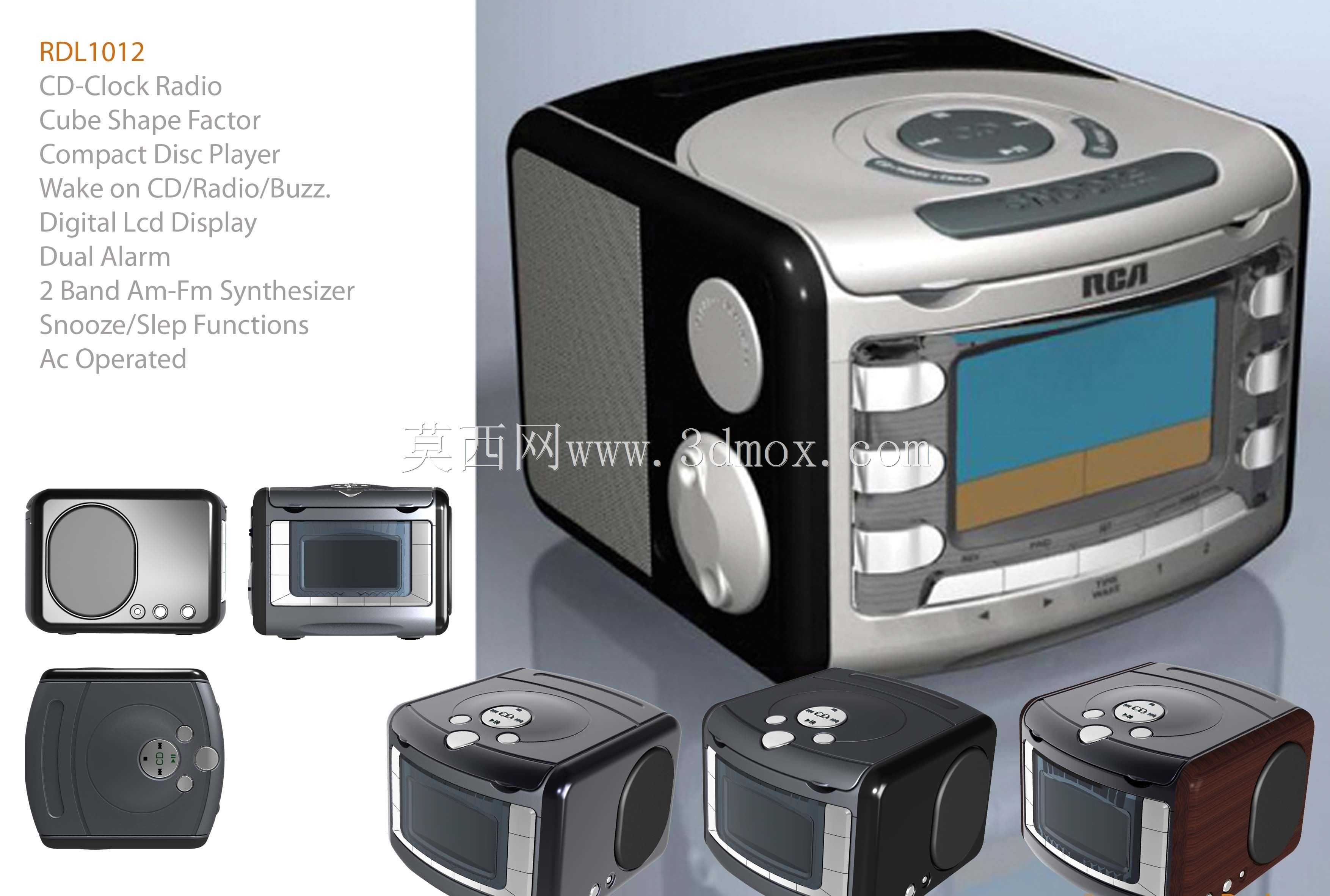

紧凑型立方体CD时钟数字收音机结构设计

　　这款立方体形态的CD时钟收音机，核心定位是桌面小空间的多功能音频终端，在学生宿舍、卧室床头柜、小型办公工位这类摆放空间局促的场景下，能同时满足音频播放、时间显示、定时唤醒三类核心需求，不需要额外搭配多台设备占用桌面面积。从功能架构上看，设备整合了CD播放模块、AM/FM双波段收音模块、数字LCD显示模块、双闹钟唤醒模块四大核心单元，唤醒触发支持CD曲目启动、电台广播启动、蜂鸣提示三种模式，同时配置了贪睡与睡眠定时功能，用户可根据自身使用习惯设置自动关机时长，适配入睡前收听音频的使用场景。

　　外形设计上采用正立方体的紧凑构型，所有功能按键、接口、出声面都整合在立方体的五个外表面，没有外凸的冗余结构，摆放时不需要预留额外的操作避让空间，整体安装边界就是立方体自身的外轮廓尺寸，适配小尺寸置物架、床头窄边台面的摆放要求。顶面集中布置了核心操作按键组，包含播放控制、电台调谐、功能切换、闹钟设置的实体按键，按键采用大尺寸圆弧凸起造型，盲操作时可以通过触感快速区分功能键，不需要起身查看按键标识；正面上方布置长条形数字LCD显示屏，屏幕做了内凹遮光处理，避免夜间环境灯光反射导致的显示内容看不清的问题，屏幕下方是CD碟片的吸入式仓口，仓门采用半透磨砂材质，既可以观察碟片运行状态，也不会因为透明材质导致内部结构外露影响整体外观一致性。

　　出声面布置在立方体的左侧面，采用金属网罩覆盖扬声器单元，网罩做了弧度贴合处理，和立方体的侧边圆弧过渡完全齐平，没有突出的边框结构，避免日常清理时积灰留缝；右侧面布置了两个大尺寸的调节旋钮，分别负责音量调节和电台频率微调，旋钮表面做了防滑纹理处理，旋转阻尼设置在适中区间，调节时不会因为阻尼过轻导致误触，也不会因为阻尼过重影响调节手感。背面集中布置电源接口、天线外接接口、音频输出接口，所有接口都做了内凹处理，插头插入后不会突出设备背面，贴墙摆放时不需要预留插头的避让空间，进一步压缩设备需要的摆放深度。

　　结构设计层面，整机外壳采用ABS注塑成型的拼接结构，上下壳通过卡扣加少量螺丝固定，接缝处做了错位止口设计，既可以保证装配后的缝隙均匀度，也能提升壳体的整体刚性，避免播放音频时的振动导致壳体共振产生杂音。内部模块采用分层堆叠的布局方式，最上层是按键操作的PCB板，中间层固定CD光头驱动组件与收音模块，最下层布置扬声器单元与电源模块，各模块之间通过排线连接，线束都设计有专门的走线槽与固定卡扣，避免装配时线束被壳体挤压，也能防止设备移动时线束晃动产生异响。显示模块的PCB板和LCD屏幕之间采用缓冲泡棉填充，既可以固定屏幕位置，也能避免运输过程中的振动导致屏幕碎裂。

　　考虑到桌面设备的日常使用场景，整机的边角都做了R角圆弧过渡处理，没有尖锐的棱角，避免日常拿取时磕碰划伤；底部布置了四个环形硅胶防滑脚垫，脚垫高度1.5mm，既可以让设备底部和摆放台面之间留出空隙，帮助设备内部散热，也能增加接触面的摩擦力，避免按键操作时设备滑动。双闹钟功能的两个独立闹钟存储单元，支持分别设置不同的唤醒时间与唤醒模式，适配双人使用的场景，不需要反复调整闹钟设置；收音模块采用数字频率合成技术，相比传统模拟调谐的收音方案，频率锁定更稳定，不会因为轻微的振动导致频率漂移出现杂音。CD播放模块支持标准尺寸的Compact Disc碟片，吸入式仓门的进碟机构做了阻尼减速设计，碟片进入时不会产生生硬的撞击声，退碟时碟片弹出的长度刚好方便用户抽取，不会因为弹出过多导致碟片掉落。
