车载中转仓上料卸料作业装置结构设计

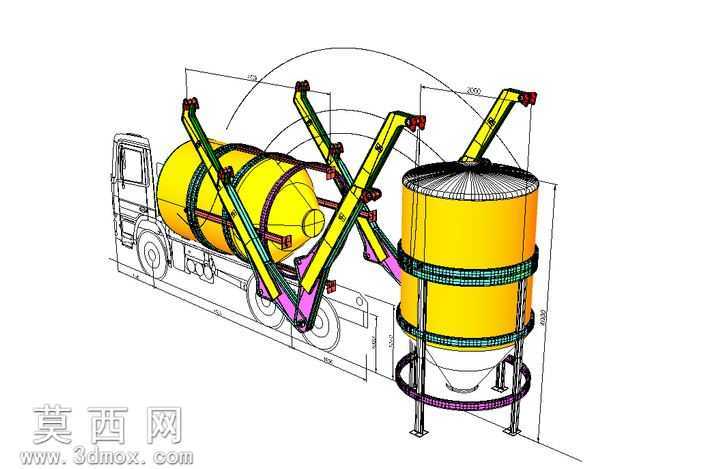

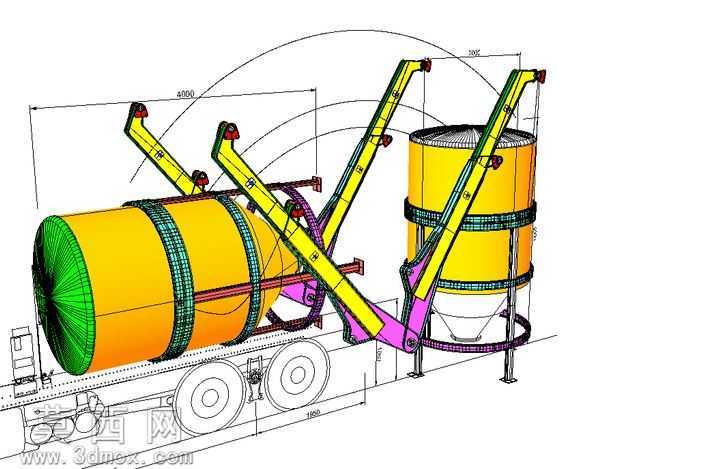

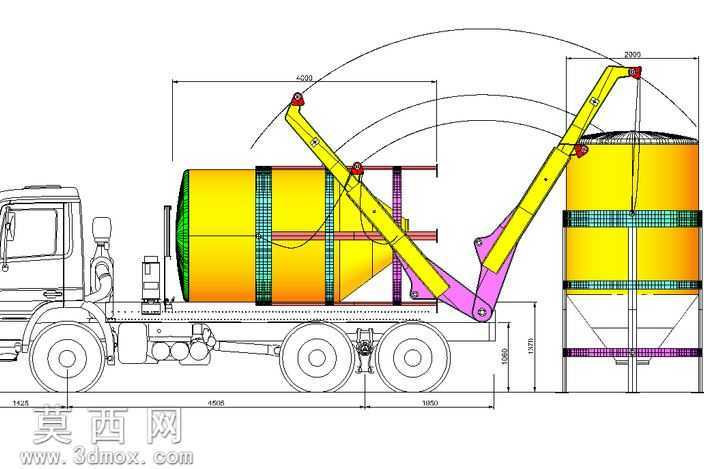

本作品为车载式中转仓到站点物料转运作业装置的三维结构设计，建模过程严格遵循工程实际尺寸比例，在三维软件中先完成二类卡车底盘的基础结构搭建，预留上装设备的安装定位基准，确保底盘与上装部分的装配干涉检查覆盖全部连接点位。建模阶段针对卧式中转储料仓采用分段式曲面建模方式，还原储料仓的锥段出料结构、筒身段加强箍结构，对仓体两端的密封端盖、进料口与出料口的法兰连接结构做了精细化特征处理，所有加强筋、抱箍、连接耳板的厚度、开孔位置均匹配实际工程参数。折臂式转运机构是本模型的核心结构部分，建模时按照多节臂的铰接运动逻辑搭建装配关系，对每一节臂的变幅油缸铰接点、臂身内部的加强筋板、末端的吊具连接结构做了完整特征还原，同时通过运动仿真模拟验证臂架从车载储料仓取料、举升回转、向站点立式储料仓卸料的全行程运动轨迹，确保各姿态下臂架与仓体、驾驶室之间无运动干涉。材质渲染阶段针对不同部件匹配对应材质属性，车载底盘部分采用工程车辆常用的金属漆材质，还原车架、车轮、驾驶室的哑光金属与橡胶质感；储料仓部分采用亮黄色工程防腐漆面材质，搭配网格状加强箍的金属质感，区分仓体不同功能段的视觉表现；折臂机构根据受力段差异，主臂采用黄色漆面材质，铰接受力段采用醒目的粉紫色漆面区分，油缸部件做镀铬金属亮面处理，清晰呈现液压元件的外观特征。设计思路围绕散装物料的短距离站点转运需求展开，将储料功能与吊装转运功能集成在同一车载平台上，无需额外配套吊装设备即可完成从车载储仓到站点固定储仓的物料转存作业，结构设计上充分考虑车辆行驶状态下的上装固定需求，臂架设置行驶收纳位，储料仓采用多点抱箍固定在底盘副梁上，兼顾作业灵活性与行驶稳定性，模型完整呈现了设备的整体布局、关键连接结构与作业姿态范围，可用于专用车改装方案展示、作业流程模拟演示等场景。
