钣金件检测手规工装三维结构设计

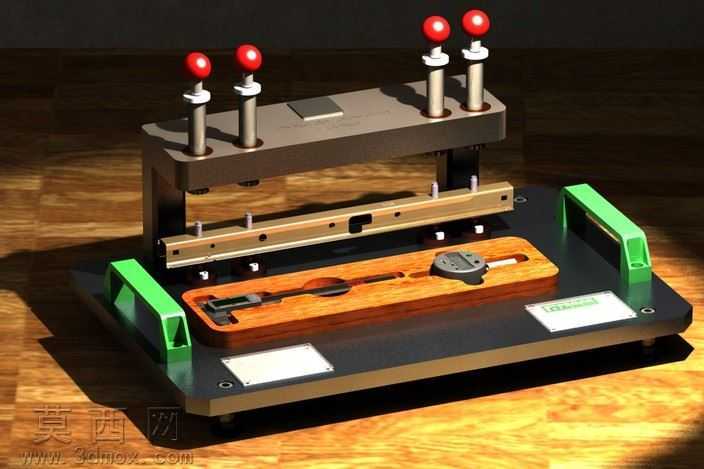

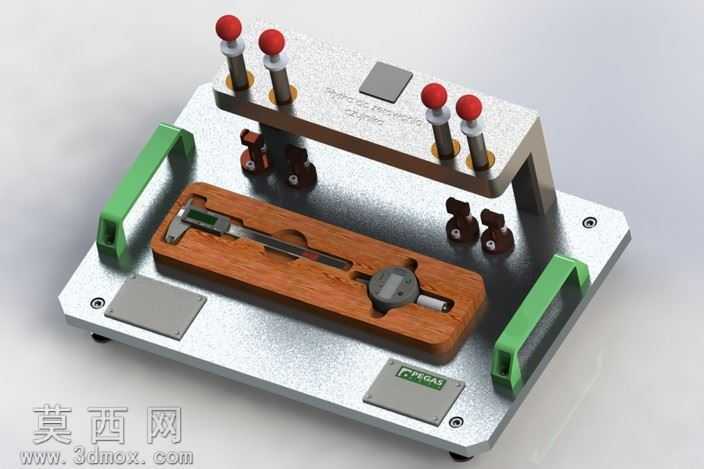

本作品为针对汽车仪表类钣金零件设计的手动检测手规工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循实际工装的装配逻辑与公差配合要求，对每一处零件的尺寸、装配间隙、运动行程都做了精准的参数约束，确保模型可直接对接生产加工的图纸输出需求。渲染阶段采用写实工业渲染方案，对不同部件的材质做了精细化区分：底座采用发黑处理的冷轧钢板材质，还原哑光磨砂的金属质感与细微的表面纹理；上方的压合支架采用45号钢镀铬处理，呈现亮面金属的冷硬反光效果；四个手动压柱的握柄采用红色酚醛塑料材质，还原工业操作件的哑光胶质触感；两侧的握持把手采用绿色硬质工程塑料材质，模拟玻纤增强尼龙的细腻磨砂质感；中间的零件放置仿形槽采用实木电木材质，还原绝缘工装常用的棕褐色木纹质感；槽内放置的数显百分表做了透明表蒙、金属测头、塑料表体的分层材质处理，表盘上的刻度与数字都做了清晰的贴图还原，让整体渲染效果贴近真实工装的实物状态。结构设计上，该手规采用四柱导向手动压合结构，四个带复位弹簧的压柱均匀分布在上压板上，可在压下时对钣金零件施加均匀的压紧力，避免零件检测时出现翘曲变形；上压板下方设置了可更换的定位压条，针对不同规格的钣金件可快速更换压条实现兼容；底座的仿形槽完全按照待检测钣金件的外轮廓做负公差加工，零件放入后可实现快速定位，无需额外调整即可完成装夹；仿形槽内预留了百分表的安装位，可在零件压紧后直接读取关键尺寸的偏差值，快速判断零件是否合格；底座四角设置了可调支撑脚，可在不平整的工作台面上调整工装水平度，保证检测精度。设计思路围绕生产现场的快速检测需求展开，摒弃了复杂的气动、电动驱动结构，采用纯手动操作方式，无需外接气源电源即可使用，适合生产线上的巡检、工序间检测场景；整体结构拆装方便，所有易损件都采用标准件设计，压头、弹簧、螺丝都可直接采购标准件替换，降低了工装的维护成本；仿形槽与压条的模块化设计，让该手规可通过更换少量零件适配同系列不同型号的钣金件检测，提升了工装的复用率，减少了重复设计制作检具的成本。
