三灯头强光潜水LED手电筒三维设计

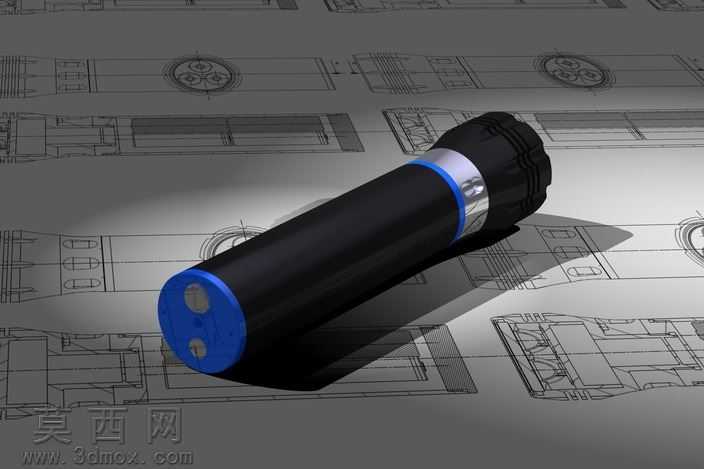

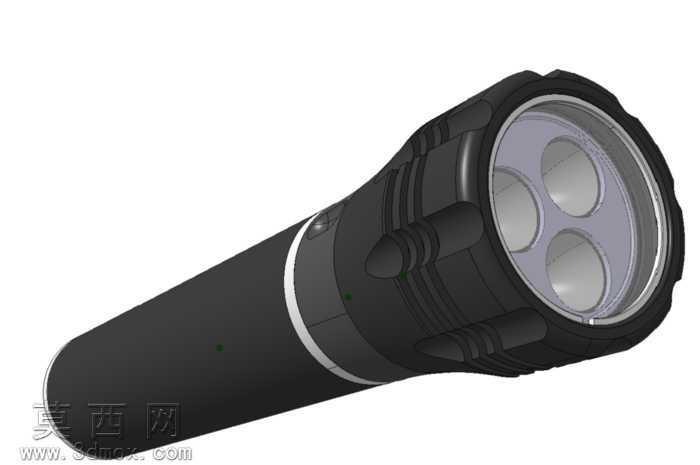

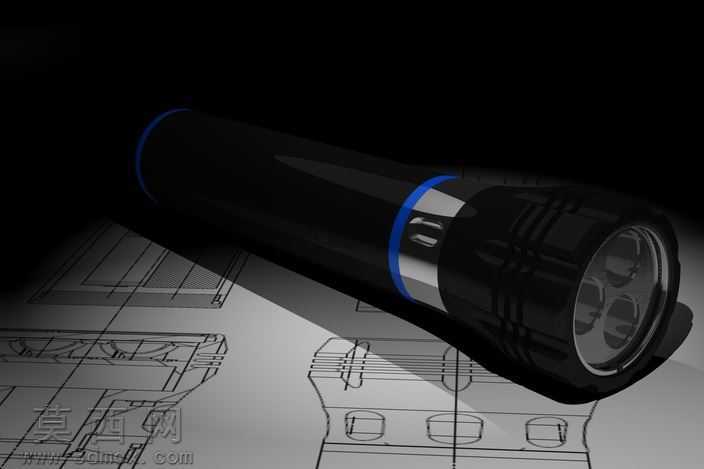

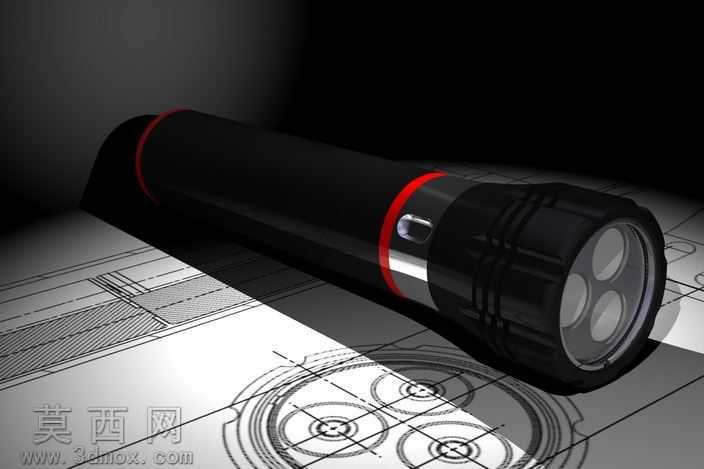

本作品为三灯头强光潜水LED手电筒的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例搭建，首先从筒身主体的回转体结构入手，通过草图绘制筒身的外轮廓截面，标注精准的壁厚、筒身直径、分段长度参数，经回转特征生成基础筒身实体，再对筒身表面的防滑纹理进行细节刻画，采用阵列特征生成等距分布的环状防滑凸棱，保证握持时的摩擦力适配水下作业的使用场景。灯头部分的建模重点还原多灯珠的排布结构，首先绘制灯头前端的圆形基准面，在基准面上按等边三角形排布三个灯珠安装位，每个灯珠位单独建模反光杯结构，通过扫掠特征生成反光杯的抛物面内壁，保证光线反射聚拢的光学结构合理性，灯头外圈的防护橡胶圈采用软胶材质模拟，建模时添加橡胶圈表面的细微防滑纹路，同时还原灯头与筒身连接的螺纹旋合结构，通过螺旋线扫描生成内外螺纹的精准咬合结构，保证结构的可装配性符合实际生产逻辑。筒身中部的开关按键采用独立建模，还原按键的凹陷式安装结构，按键周边的红色装饰环通过拉伸特征生成，与筒身的黑色主体形成视觉区分。材质渲染阶段针对不同部件匹配对应材质属性，筒身主体采用硬质阳极氧化铝合金材质，调整材质的金属粗糙度、反光度参数，模拟哑光磨砂金属的质感，红色装饰环采用硬质橡胶材质，调整漫反射参数还原橡胶的低反光特性，灯头的透明镜片采用高透光学玻璃材质，添加轻微的折射与反射效果，还原玻璃镜片的通透质感，灯头外圈的防滑胶套采用黑色软橡胶材质，调整材质的凹凸纹理参数模拟橡胶表面的细微颗粒感，灯珠部分采用高亮LED灯珠材质，添加自发光参数模拟灯珠点亮时的发光效果。整体渲染采用工程图纸作为背景，通过三点布光方案打亮筒身结构，突出筒身的金属质感与结构细节，阴影调整为软阴影，避免生硬阴影遮挡结构细节，最终渲染效果清晰展现手电筒的整体外观与各部件的结构衔接关系。设计过程中充分考虑潜水手电筒的使用需求，筒身整体做密封结构设计，所有衔接部位都预留密封圈安装槽位，保证水下使用时的防水密封性，筒身的直径设计贴合成年人手掌握持尺寸，防滑纹理的排布位置对应握持时的手指接触区域，提升使用时的握持稳定性，三灯头的设计相比单灯头大幅提升照明亮度与照射范围，适配水下作业、户外探险等多种场景的照明需求。
