博世力士乐60规格三角连接构件设计

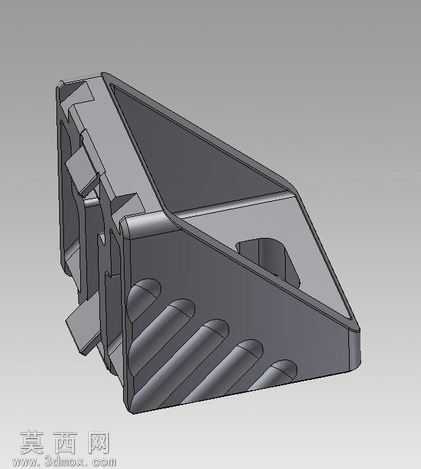

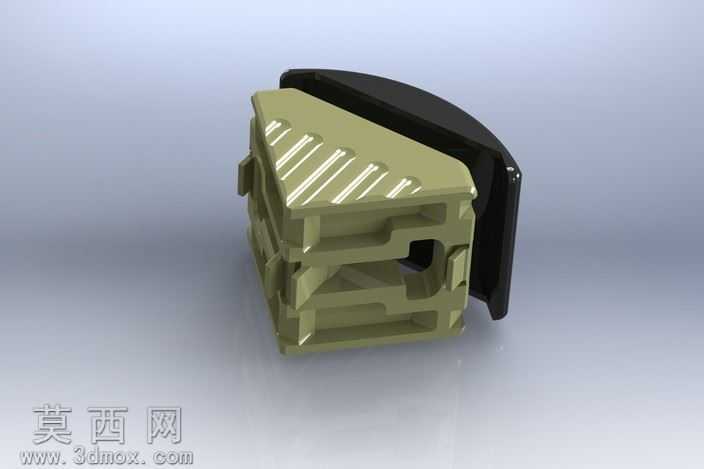

本模型为工业连接类构件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循工业型材连接构件的尺寸规范，针对60x60规格的型材适配场景做了结构优化。建模初期先梳理构件的功能定位，明确其作为型材直角转接连接件的核心作用，先绘制主体三角块的基准草图，通过拉伸、切除等基础特征搭建主体框架，主体采用军绿色硬质工程塑料的材质设定，表面做了防滑斜纹的细节特征，通过阵列命令完成斜纹的均匀排布，既还原了实物的外观质感，也体现了构件防滑受力的设计考量。构件主体的多层卡槽结构采用分步切除的方式完成，每一层卡槽的尺寸都匹配对应型材的卡接公差，内部的镂空减重结构通过多步拉伸切除实现，在保证结构强度的前提下尽可能减少材料用量，符合工业配件轻量化的设计趋势。侧边的黑色密封挡边采用单独的零件建模，通过装配约束与主体完成配合，挡边做了圆弧过渡处理，边缘做了微小的倒角避免锐边划伤，材质设定为软质橡塑材料，渲染时调整了材质的粗糙度与反光度，还原橡塑材质的半哑光质感。渲染环节采用工作室光照环境，主光源从斜上方打光，配合辅光源补亮构件暗部结构，清晰展现卡槽的分层结构与表面纹理细节，背景采用浅灰渐变底色，突出构件本身的结构特征，避免背景干扰对结构的观察。设计过程中针对50x50规格的缩放适配做了参数预留，模型的特征参数全部关联，调整基础尺寸参数即可快速生成对应规格的连接构件，无需重新绘制特征，大幅提升同系列构件的设计效率。模型同时导出了STEP、IGES、STL等通用三维格式，可适配不同三维软件的导入需求，满足结构验证、3D打印打样、装配模拟等不同场景的使用需求，构件的每一处卡接结构都做了公差预留的设计考量，确保实际生产装配时的配合精度。
