10ccv8内燃机动力装置结构模型

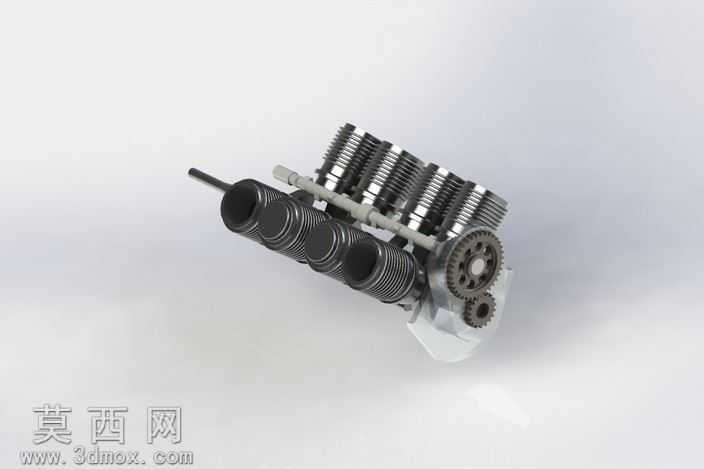

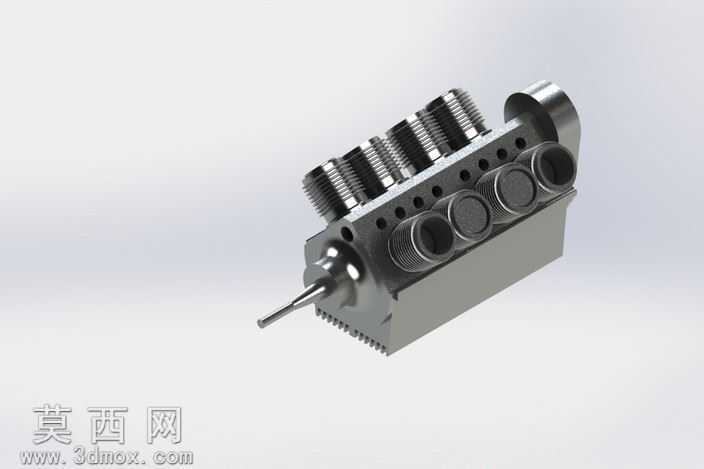

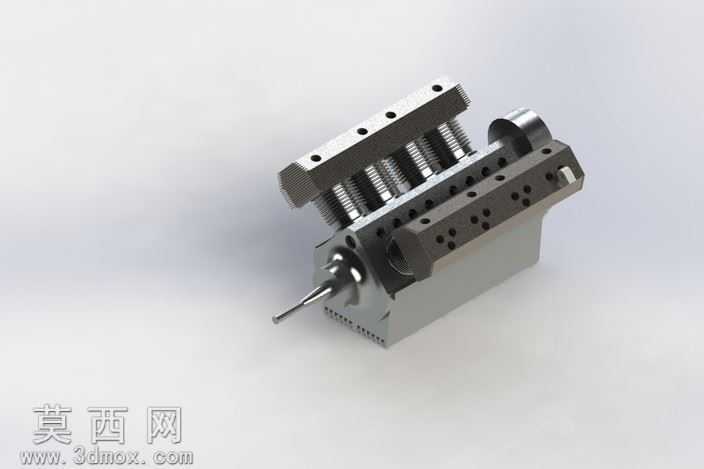

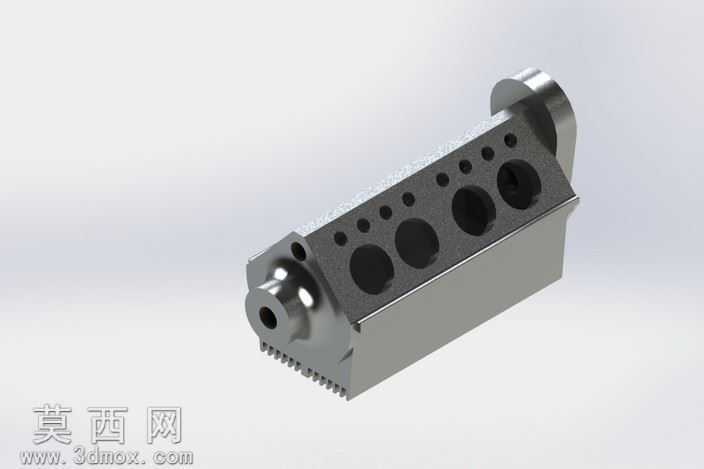

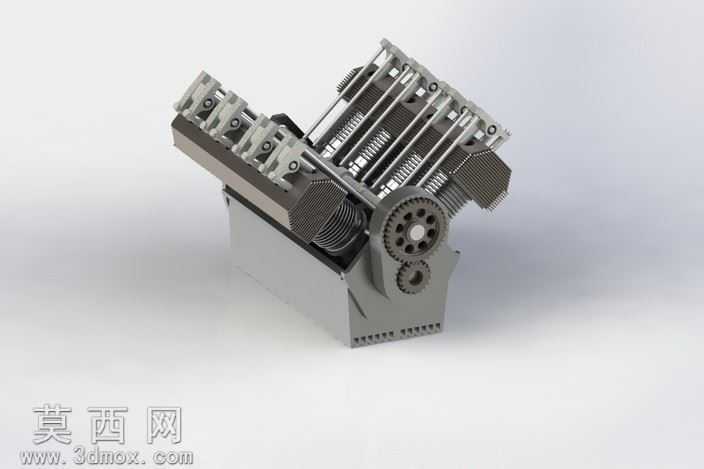

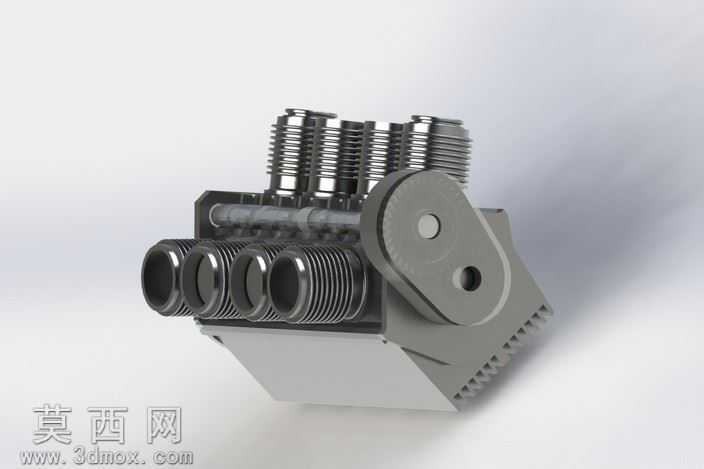

本模型为V型八缸内燃机的完整结构三维建模成果，建模过程严格遵循内燃机实际工作原理与机械装配逻辑，对发动机的核心组成部分进行了精细化还原。建模阶段首先梳理V8发动机的布局特征，采用90度夹角的V型缸体排布方案，精准定位每一组气缸的安装位置，保证两侧缸体的对称度与空间布局合理性，还原了缸体作为发动机核心承载基体的结构形态，对缸体上的安装孔位、加强筋结构、冷却通道预留位置都做了对应建模，还原真实缸体的结构细节。针对曲柄连杆机构，建模时还原了曲轴的多曲拐结构，每个曲拐对应一组活塞连杆组件，精准匹配活塞行程与曲轴回转半径的对应关系，活塞部分还原了活塞裙部、活塞环槽的细节结构，连杆部分还原了大小头的连接结构、杆身的减重造型，保证装配后活塞在气缸内的往复运动可以顺畅转化为曲轴的旋转运动。配气机构部分，模型还原了顶置气门的排布结构，包含气门弹簧、气门推杆、凸轮轴传动组件，其中凸轮轴的凸轮型线按照实际配气相位做了对应建模，齿轮传动组还原了正时齿轮的啮合结构，大小齿轮的齿形参数匹配合理，可直观展示配气机构与曲轴的同步传动逻辑。模型还还原了发动机的油底壳、气缸盖、进排气歧管接口等附属结构，各零部件之间的装配关系清晰，无干涉错位问题。材质渲染阶段，对缸体、曲轴等承载结构件赋予哑光金属灰材质，模拟铸铁缸体的质感；对气门弹簧、齿轮等运动部件赋予稍亮的金属材质，区分不同部件的材质属性；对密封件、垫片类部件赋予深色橡胶质感，提升模型的真实感。整体设计思路围绕V8发动机的工作原理展开，通过精准的结构建模还原内燃机的核心机械逻辑，可直观展示V8发动机从活塞往复运动到动力输出的完整机械路径，清晰呈现各系统部件的配合关系。
