四爪螺旋式地面锚固支撑装置

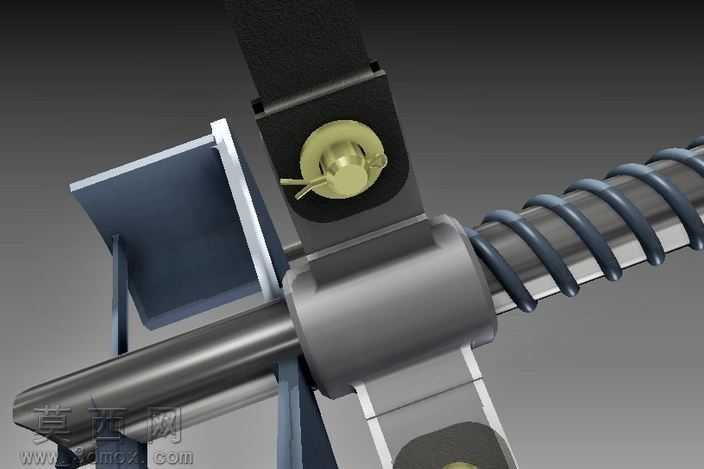

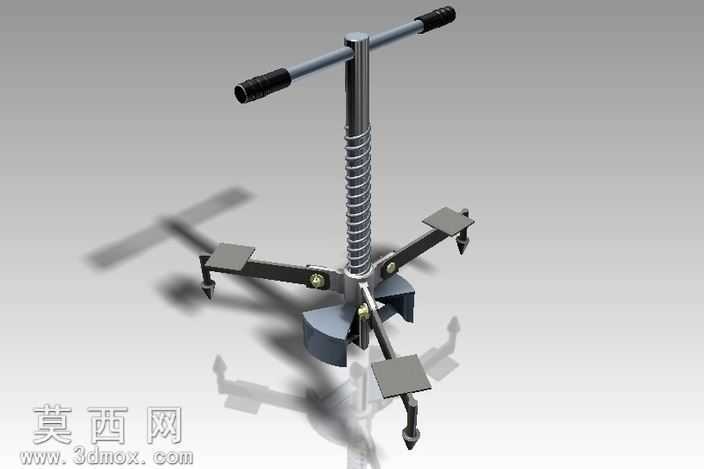

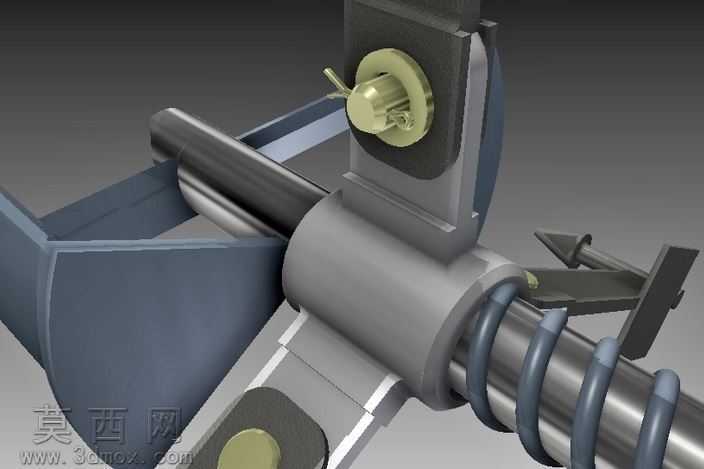

本作品为手动式四爪螺旋锚固支撑装置，采用Autodesk Inventor完成全参数化三维建模，建模过程中对各零部件进行独立参数化设计，确保零件间装配约束完全符合实际机械运动逻辑，可实现完整的机构运动仿真验证。模型渲染阶段采用哑光金属材质搭配防滑橡胶握把材质，通过光影渲染还原金属构件的磨砂质感与弹簧部件的金属光泽，同时添加真实地面投影效果，直观呈现装置放置后的工作状态。从结构设计来看，装置核心为带梯形螺纹的中心立柱，立柱上部套有复位压缩弹簧，顶部设置T型操作手柄，手柄两端包裹防滑橡胶套，适配手动旋转施力的操作需求；中心立柱底部为四爪铰接支撑结构，四个支脚呈十字对称分布，每个支脚末端带有尖刺状锚固头，可刺入松软地面实现固定，支脚中部通过铰接销轴与中心滑套连接，可随中心立柱的升降实现支脚的张开与收拢，适配不同的地面锚固场景。设计思路围绕户外临时固定需求展开，区别于传统单脚锚固结构，四爪对称布局可提供更均衡的拉拔阻力，中心螺旋结构可通过手动旋转实现锚固深度的精准调节，复位弹簧可在装置收起时自动带动支脚收拢，提升装置收纳与转运的便捷性。建模过程中对铰接处的销轴间隙、螺纹配合间隙、弹簧的压缩行程均做了符合工程实际的参数设置，既保证模型外观的写实性，也可直接用于后续的工程受力分析与样机试制参考，各零件的建模均遵循机械设计的公差规范，避免出现结构干涉、运动卡滞等不符合实际生产的设计问题，整体结构紧凑，操作逻辑清晰，可满足户外临时固定、小型设备支撑锚固等场景的使用需求。
