燃油箱密封锁紧盖组件结构设计

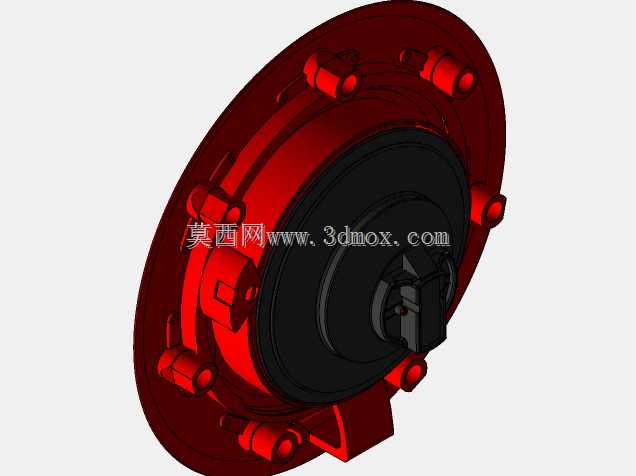

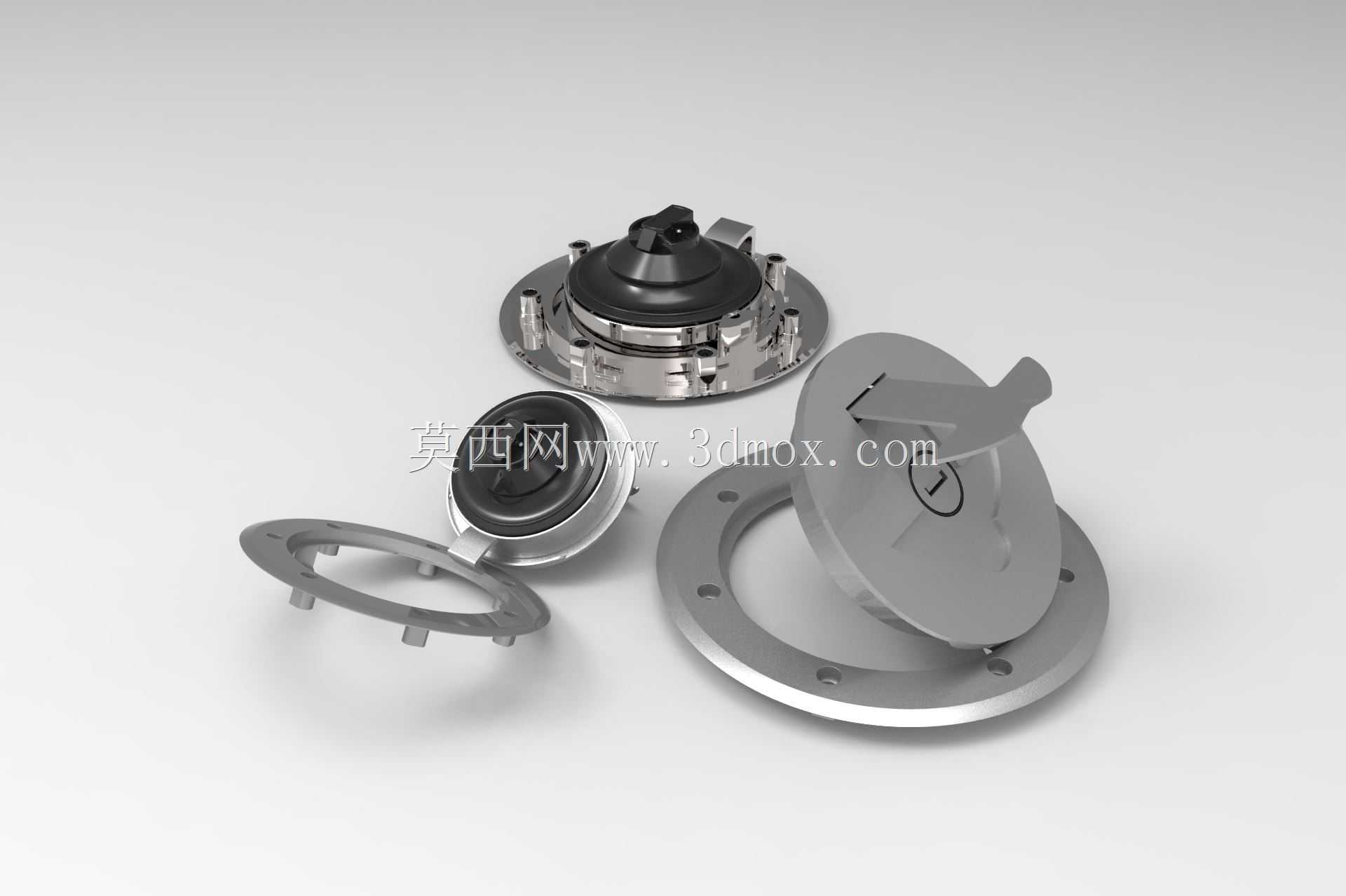

　　这套油箱盖组件主要适配中小型燃油动力设备的燃油储箱加注口，覆盖通用发电机组、小型工程机械、农用动力机械、越野改装车辆等多类应用场景，核心作用是实现燃油加注口的可靠密封与快速启闭，同时兼顾燃油箱内部的压力平衡需求，避免燃油晃动溢出、外界杂质进入油路，以及箱内压力异常引发的供油不畅或箱体变形问题。整套组件分为外盖锁紧主体、密封压合模块、安装法兰底座三个核心部分，各部件之间的配合公差经过反复校核，能够适应-30℃到120℃的工作环境温度区间，耐受燃油蒸汽的长期腐蚀，不会出现密封件老化脆裂、金属件锈蚀卡滞的问题。从设计思路来看，首先围绕加注口的操作便捷性做了结构优化，采用旋压式锁紧配合定位卡扣的结构，操作人员无需额外工具，

　　单手旋转外盖即可完成锁紧或开启动作，锁紧到位后会有清晰的触感反馈，避免出现虚拧密封不严的情况。密封模块采用多层复合结构，接触燃油的一侧采用耐油橡胶材质，压合面设计有环形凸筋，当外盖锁紧时，凸筋会被均匀压合在加注口的端面上，形成两道独立的密封环带，即使其中一道出现轻微磨损，另一道仍能保证密封性能，杜绝车辆行驶或设备作业过程中燃油晃动渗漏的风险。安装法兰底座采用带定位孔的圆盘式结构，法兰上均匀分布6个安装孔，孔位与市面上主流的120mm口径燃油箱加注口完全匹配，安装时通过螺栓将法兰固定在油箱箱体的加注口端面，法兰与箱体之间加装密封垫片，保证连接位置的密封性，不需要对原有油箱结构做额外改造即可直接替换安装。外盖的外形做了防滑纹理设计，

　　即使操作人员手上沾有油污或佩戴劳保手套，也能稳定施力完成启闭操作，不会出现打滑脱手的情况。盖体内部设计有隐形的通气阀结构，当油箱内部燃油消耗形成负压时，通气阀会自动开启引入外界空气，保证箱内压力与外界平衡，确保燃油能够顺畅供给到发动机油路；当箱内温度升高燃油蒸汽增多导致压力过高时，通气阀也会自动开启排出多余蒸汽，避免箱内压力持续升高引发密封失效或箱体鼓胀。整套组件的金属部件全部采用不锈钢材质冲压成型，表面经过抛光处理，既具备足够的结构强度，能够承受作业过程中的意外磕碰，不会出现变形损坏，又具备优秀的抗腐蚀能力，长期暴露在户外环境下也不会生锈卡滞。密封橡胶件采用耐油丁腈橡胶配方，经过抗老化处理，长期接触燃油不会出现溶胀、变硬、开裂的问题，密封性能的使用寿命可以达到整机的全生命周期，不需要频繁更换维护。在安装边界的设计上，法兰底座的总厚度控制在8mm，安装后突出油箱表面的高度不超过35mm，不会占用过多的外部空间，也不会和周边的管路、护板等部件产生干涉。外盖开启后的最大翻转角度为110度，完全开启后不会遮挡加注口，方便加油枪伸入加注燃油，同时盖体与法兰之间的连接结构带有阻尼限位，开启后不会随意晃动磕碰周边部件。锁紧结构的啮合齿做了圆角处理，反复启闭过程中不会出现齿面磨损导致的锁紧失效，经过上万次启闭循环测试后，锁紧力矩仍能保持在设计区间内，密封性能没有明显衰减。针对户外作业的复杂工况，盖体的顶部设计有导流槽，雨天或者冲洗设备时，

　　落在盖体上的水会顺着导流槽排到法兰外侧，不会顺着加注口的缝隙渗入油箱内部，避免燃油被水污染影响发动机正常工作。整套结构没有复杂的异形构件，全部采用常规的冲压、注塑工艺即可生产，加工成本可控，同时各部件之间的装配关系简单，后期维护时如果密封件出现损坏，不需要更换整套组件，只需要拆开压合环更换对应的密封垫即可，大幅降低了后期的维护成本。在建模过程中，所有配合面的公差都按照机械设计的通用标准设定，间隙配合位置的公差控制在H7/g6，过盈配合的密封件安装位置公差控制在H7/p6，保证加工后的零部件能够顺利装配，同时不会出现配合过松导致的密封失效或者配合过紧导致的装配困难。各部件的壁厚都经过强度校核，金属部件的最小壁厚为1.5mm，塑料部件的最小壁厚为2mm，既保证了足够的结构强度，又尽可能控制了组件的整体重量，不会给油箱增加过多的额外负载。
