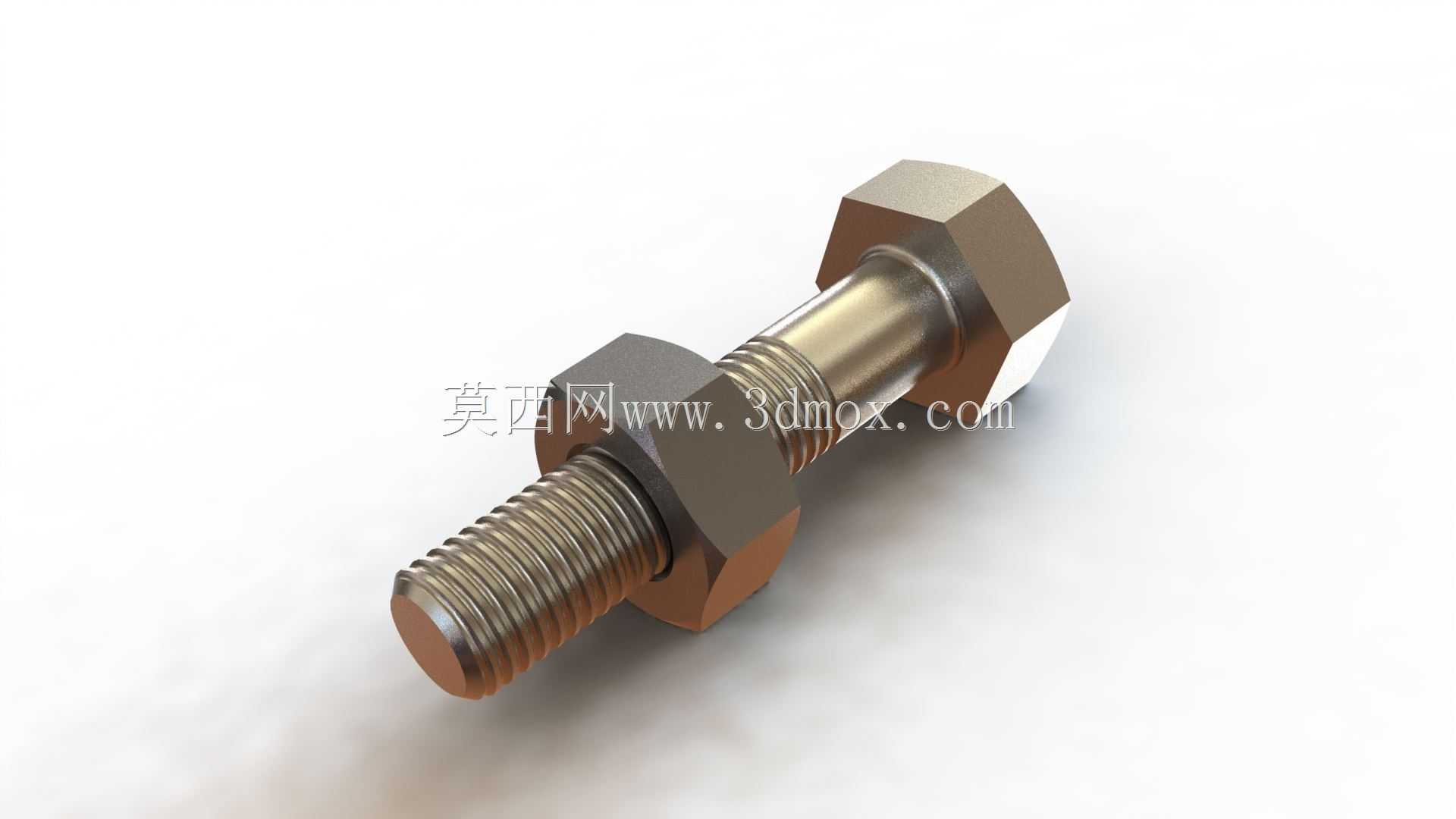

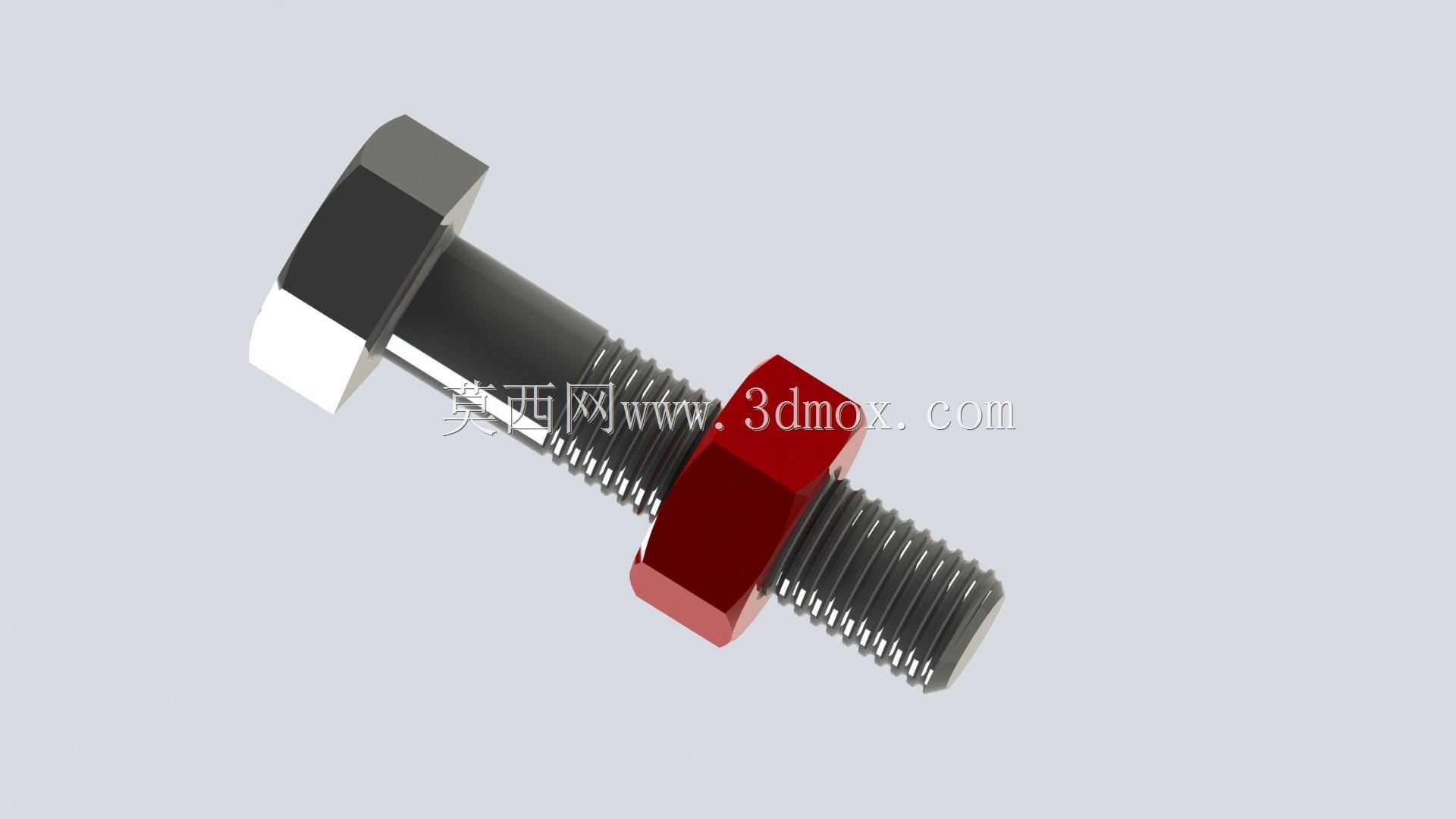

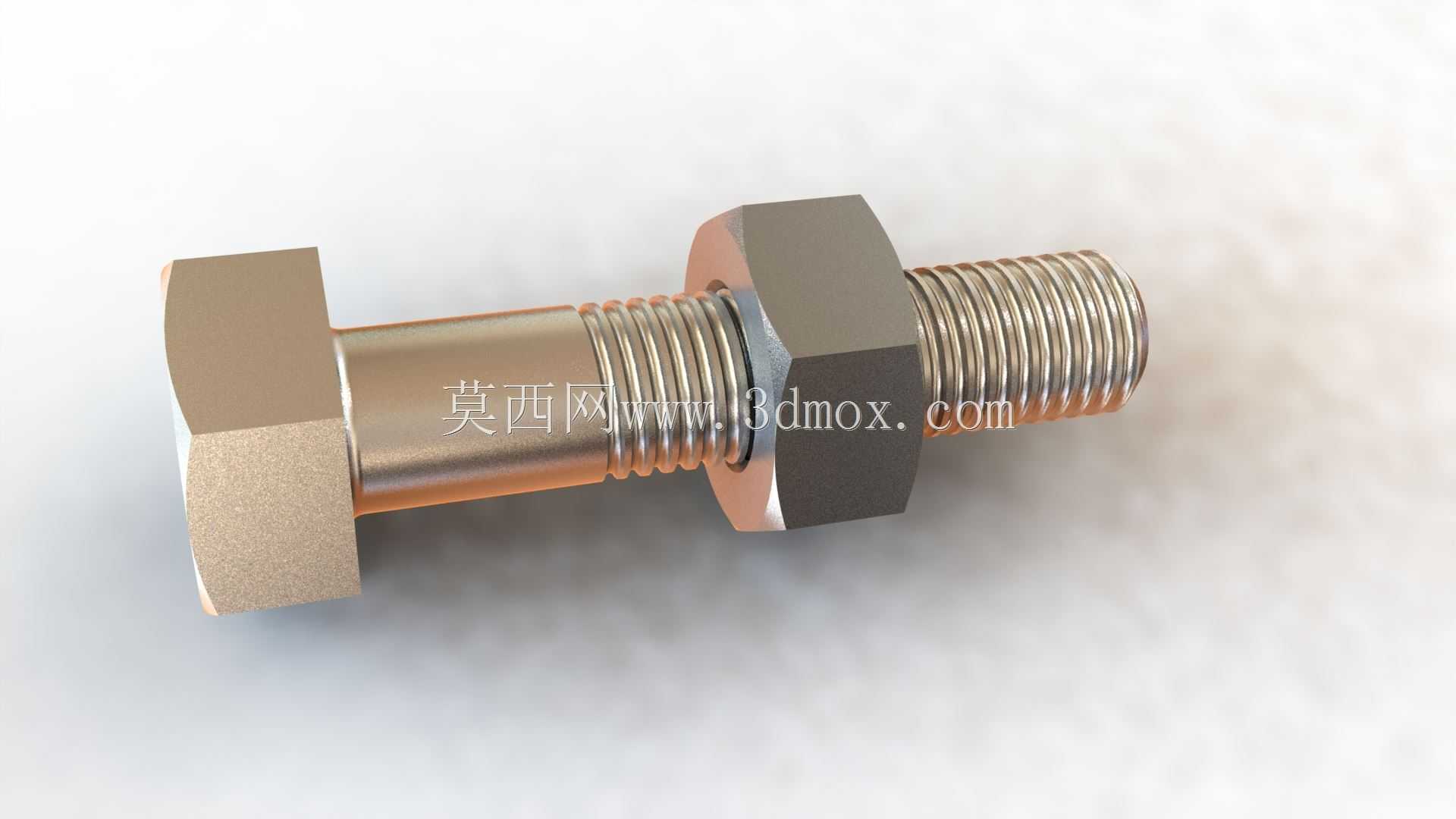

外六角螺栓配六角螺母紧固组件

　　这套螺纹紧固副在各类机械装配场景里的适用范围极广，小到民用家电的壳体拼接、普通工装夹具的模块固定，大到重型工程机械的结构件连接、输送线机架的型材拼接，都能见到这类标准六角紧固件的身影。和内六角、沉头螺钉类的紧固件不同，外六角螺栓的头部受力面更宽，配套普通开口扳手、活动扳手或者套筒都能完成拧紧操作，现场装配时不需要特殊的专用工具，哪怕是户外无电源的施工场景，手动工具就能完成额定扭矩的锁紧作业，对装配场景的适配性更强。配套的六角螺母和螺栓杆部的外螺纹完全适配，二者旋合后形成的螺纹副可以通过轴向预紧力，把两个甚至多个带通孔的被连接件牢牢压合在一起，既可以承受沿螺栓轴向的静拉力，也能在加装防松垫圈、涂抹螺纹胶后承受一定程度的交变振动载荷，

　　避免设备运行过程中连接件松脱失效。从设计逻辑上看，螺栓头部采用正六角形的结构并非随意设定，六角形的每个边都可以作为扳手的施力面，每次扳手只需要转动60度就能找到下一个施力位置，在装配空间狭窄、扳手转动角度受限的场景里，相比四角或者更多角的头型，六角结构能在最小的转动空间里完成连续拧紧作业，同时头部的厚度也经过力学核算，在承受额定拧紧扭矩时不会出现头部开裂、棱角崩损的问题。螺栓的杆部分为光杆段和螺纹段两部分，光杆段的直径和螺纹大径保持一致，穿入被连接件的通孔时可以起到一定的径向定位作用，避免连接件之间出现过大的径向错位；螺纹段的牙型采用普通公制三角螺纹，牙型角60度，具备良好的自锁性能，螺纹收尾处的退刀槽结构也做了平滑过渡，

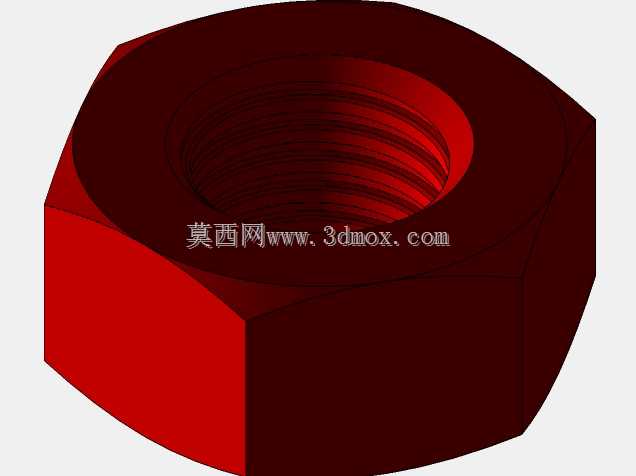

　　避免应力集中导致的杆部断裂问题。配套的螺母厚度按照标准螺纹副的受力要求设计，和螺栓旋合后有效啮合的牙数足够多，不会因为螺纹啮合圈数不足导致螺纹滑牙，螺母的六个棱角做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能在旋合时快速对准螺栓的螺纹端部，降低现场装配的对孔难度。在实际安装使用时，需要注意被连接件的通孔直径要比螺栓杆部大0.5到1毫米，间隙过小会导致穿装困难，间隙过大则会让螺栓承受额外的剪切力，降低连接结构的整体承载能力；拧紧过程中要按照对应螺栓规格的额定扭矩施力，扭矩过小会导致预紧力不足，设备运行振动后容易松脱，扭矩过大则会拉长螺栓杆部、甚至导致螺纹滑牙或者螺栓断裂。如果是用在有频繁振动的设备上，比如振动筛、

　　破碎机的结构连接，还需要配套弹簧垫圈或者双螺母防松结构，抵消振动带来的螺纹副相对转动趋势，保证长期运行的连接可靠性。这类紧固件的建模过程中，螺纹部分的特征处理需要兼顾还原度和模型可用性，不需要逐牙绘制完整的螺旋扫描特征时，可以通过装饰螺纹线标注螺纹规格，既能够在工程图中自动生成正确的螺纹标注，也能降低模型的文件体量，方便在大型装配体中调用；如果需要做有限元受力分析，则要精准绘制螺纹牙型的细节，还原螺纹啮合处的应力分布状态，核算不同预紧力下的结构形变情况。另外螺栓头部和杆部的过渡圆角也不能忽略，这个位置是螺栓受力的应力集中点，圆角半径的大小直接影响螺栓的疲劳强度，建模时按照标准参数还原圆角特征，才能让后续的力学仿真结果更贴近实际使用情况。在装配体中调用这套紧固件模型时，可以提前配置好不同长度规格的螺栓配置，根据被连接件的总厚度选择对应长度的螺栓，保证螺母旋合后螺栓露出螺母2到3个螺距，既满足连接强度要求，也不会因为螺栓过长干涉其他周边零部件。
