撬装框架式RIX气体压缩设备结构

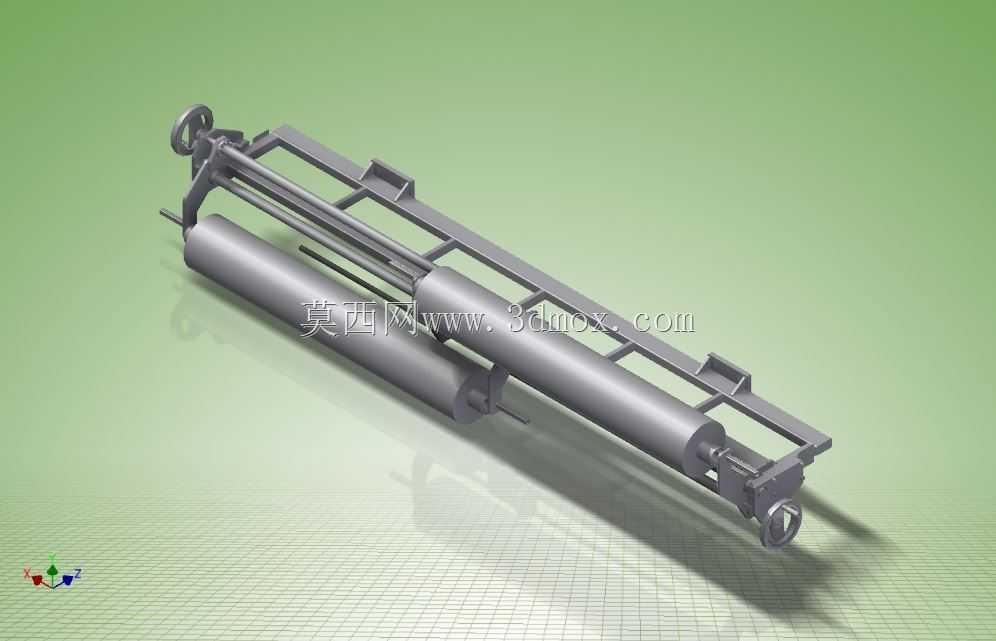

　　该压缩设备采用卧式双缸并列布局，配套撬装式集成框架，整体结构紧凑，无需额外制作大型混凝土基础即可完成现场就位，适配中小流量的工艺气体增压、气源输送、工业气体回收等场景，在中小型化工生产线、实验室气源系统、特种气体充装站点、油气田零散气回收点位都能见到同类结构的应用。从结构设计逻辑来看，框架采用型钢焊接成型，所有受力节点均做了斜撑加强处理，两端设置的吊环完全匹配整机重心分布，单台设备可直接通过吊装完成转运、就位，框架预留的安装孔位可直接与现场预埋地脚螺栓对接，也可搭配减震垫直接放置在硬化地面使用，大幅压缩现场安装的施工周期。核心压缩单元采用双缸平行布置，缸体通过抱箍支座与框架主梁连接，这种固定方式既可以保证缸体运行时的同轴度精度，

　　也能预留足够的热胀冷缩余量，避免设备长时间运行后因热应力导致的连接部位变形、密封失效问题。缸体之间的传动连杆机构隐藏在框架中部的防护空间内，既可以避免运行过程中异物卷入传动部位，也能减少传动部件外露带来的安全隐患，框架侧面预留的检修间隙可满足日常运维时的部件检查、密封件更换操作需求，无需完全拆解框架即可完成常规保养作业。从安装边界来看，整机沿长度方向的尺寸控制在常规集装箱运输的限界范围内，宽度与高度均满足普通货运车辆的装载要求，设备进场时无需对厂区通道、门洞做额外拓宽处理，适配大多数老旧厂区的改造升级场景。设备的进出口管路接口统一布置在框架同一侧的端面上，对接现场管路时无需绕管作业，接口的法兰规格匹配通用工业管路标准，

　　可直接与同通径的工业阀门、管路配件连接，减少现场改制的工作量。在功能实现层面，该类压缩设备可根据输送介质的不同调整密封结构与缸体内壁涂层，既可以输送常规的压缩空气，也可适配氮气、惰性气体、轻烃类气体的增压输送需求，运行时的振动通过框架与缸体之间的减震支座传递到基础，整机运行噪音控制在工业厂区的允许范围内，无需额外加装大型隔音罩即可满足车间内的布置要求。设计过程中充分考虑了运维的便利性，易损件的安装位置均朝向检修通道一侧，更换气阀、密封填料等部件时，操作人员可在设备侧面直接完成操作，无需吊装拆解核心缸体部件。框架上预留的附属部件安装位可根据用户需求配套级间冷却器、气液分离器、安全阀等辅件，所有辅件均可集成在同一撬装框架内，

　　出厂前完成整体管路试压与运行调试，现场仅需连接进出口管路与电源即可投入使用，大幅降低现场安装调试的技术门槛。对比传统的分体式压缩机组，这种集成撬装的结构形式减少了现场安装时的部件对齐、管路拼接误差，设备整体的运行同轴度在出厂装配时就已调整到位，避免现场装配不当导致的运行振动过大、部件磨损过快问题。缸体的支撑支座采用可调式结构，在长期运行出现基础沉降时，可通过支座上的调节螺栓微调缸体水平度，补偿基础沉降带来的同轴度偏差，延长设备的大修周期。两端的吊环结构采用穿透式焊接工艺与框架主梁连接，吊装时的受力直接传递到框架主受力梁上，避免吊点部位应力集中导致的框架变形，吊装作业时可直接采用常规的叉车、汽车吊完成装卸，无需制作专用吊具。
