滚轮摆杆式行程限位检测装置结构

　　在自动化生产线、机床进给机构、起重设备行程端、输送线挡停工位这类需要硬限位保护的场景里，这类带滚轮摆杆的限位检测部件是不可缺少的安全与位置反馈元件，它不需要额外的触发动力，靠运动部件的物理触碰就能完成信号切换，比非接触式传感器更适合重载、油污、多粉尘的恶劣工业现场，不会因为切削液飞溅、金属粉尘遮挡出现误触发，可靠性在离散制造场景里经过了几十年的验证。从结构设计逻辑来看，这款限位装置采用了模块化的分层布局，主体的方形壳体是内部触点机构的防护载体，壳体上预留的两个安装沉孔在壳体侧端的凸台上，安装时不需要额外做避让沉台，直接用内六角螺丝就能固定在设备机架的安装面上，安装孔的中心距按照行业通用的限位开关安装尺寸做了适配，

　　替换同规格老款产品时不需要重新打孔调整机架，能直接兼容现有设备的安装位。前端伸出的摆杆组件是触发执行端，摆杆采用长槽型的调节结构，松开摆杆中心的锁紧螺丝就能调整摆杆的伸出长度，适配不同的触发行程距离，不需要额外加工转接件就能适配不同的安装间隙，摆杆末端的滚轮采用包胶结构，和设备运动部件的撞块接触时是滚动摩擦，不会像刚性撞头那样长期摩擦刮花撞块表面，也能抵消一部分撞块接触时的侧向冲击力，避免冲击力直接传导到内部的触点转轴上，延长内部机构的使用寿命。壳体内部的触点模块和摆杆转轴之间做了密封隔层，能阻挡车间里的切削液、润滑油顺着转轴间隙渗入内部，避免触点出现氧化接触不良的问题，壳体侧面的出线端预留了标准的线缆接头安装位，

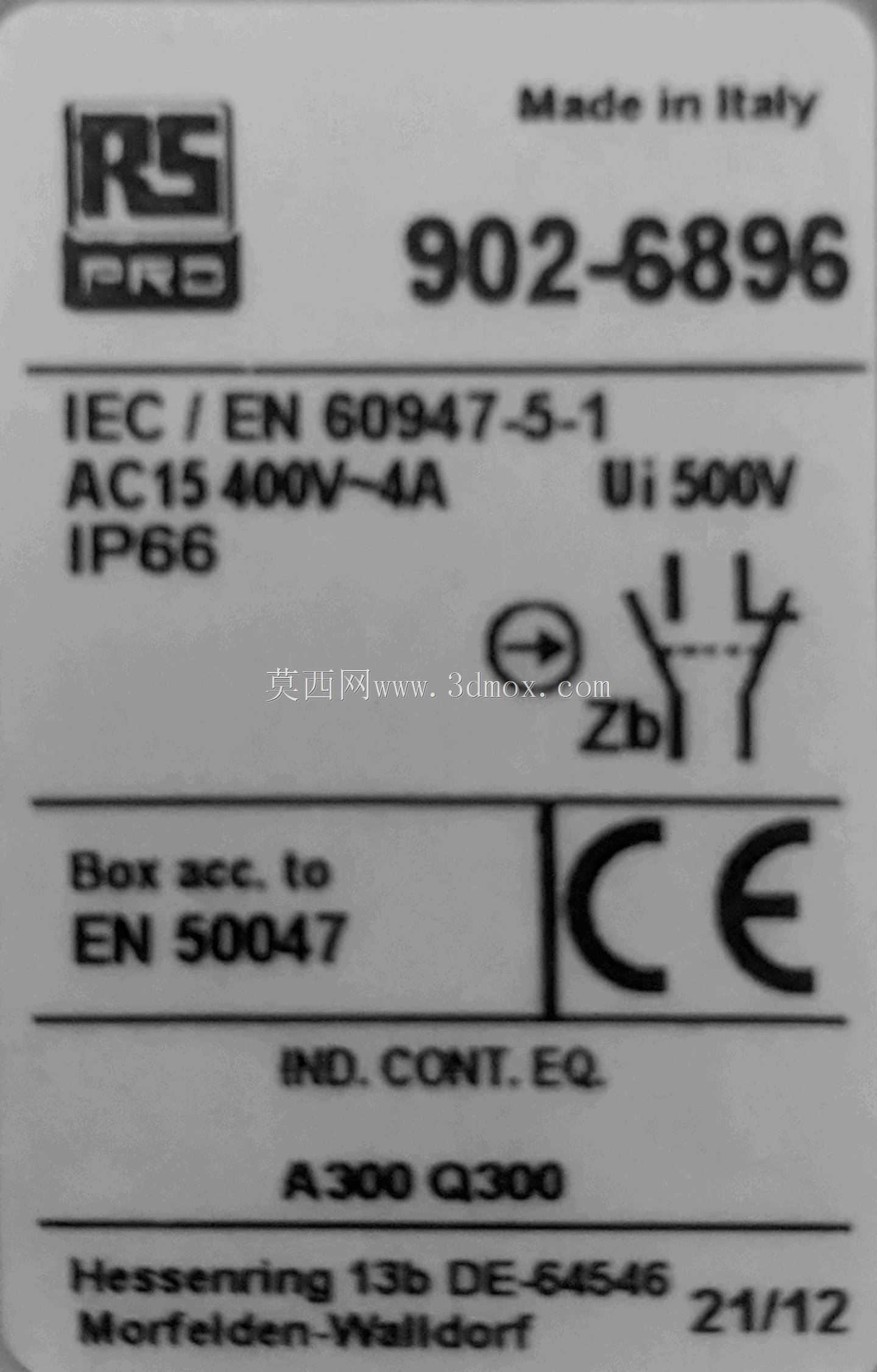

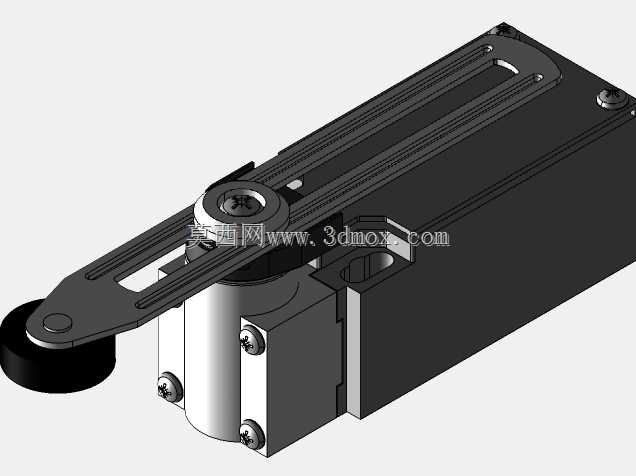

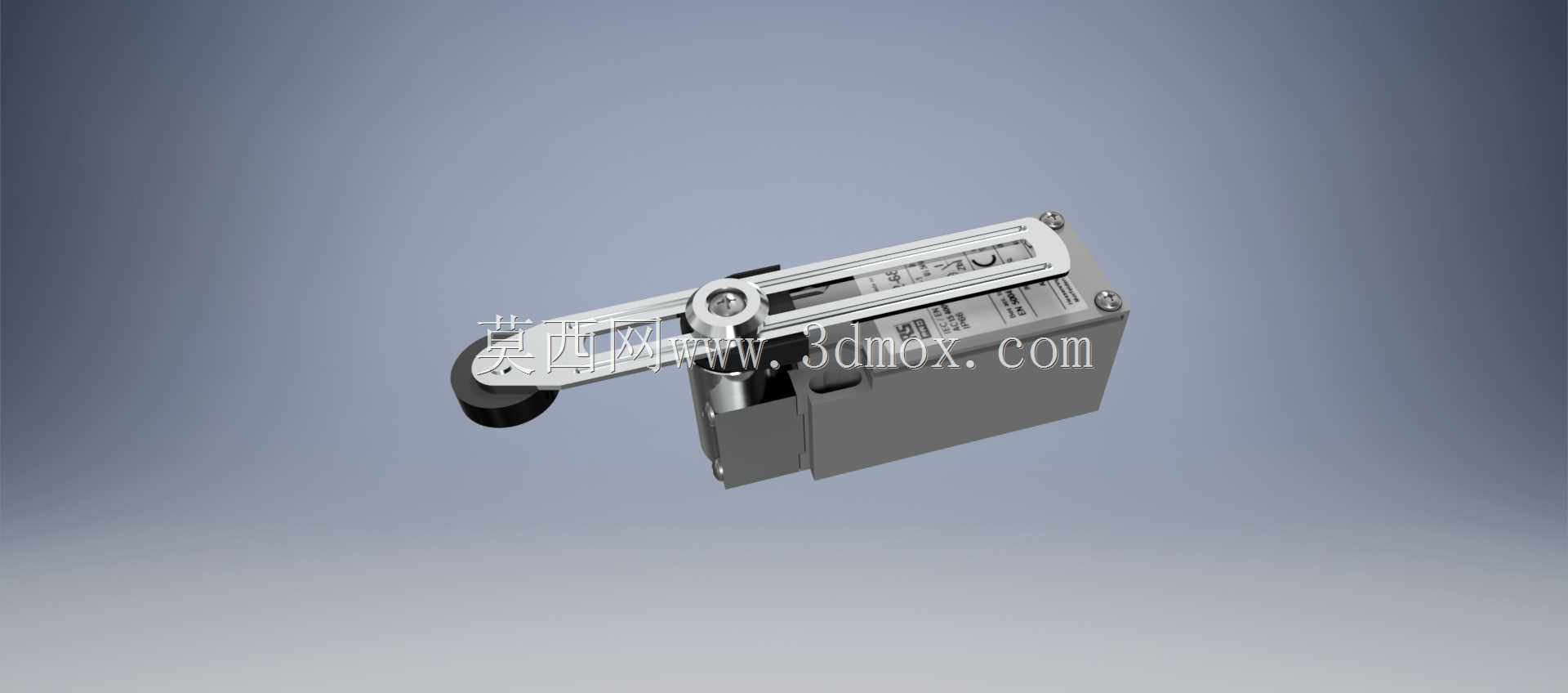

　　接线时可以直接配装常用的防水线缆接头，适配车间里的拖链布线、固定布线等不同走线需求。在实际选型应用时，要注意摆杆的触发角度范围，这款结构的摆杆从初始位置到触发触点动作的摆角大概在15度到30度之间，安装时要提前算好撞块的运动轨迹，确保撞块接触滚轮后，摆杆摆动到行程的三分之二位置时就能触发信号，不要让摆杆被撞到极限死点位置，否则长期冲击会导致摆杆转轴变形、内部弹簧疲劳失效。另外安装面要保证足够的平面度，不要把壳体固定在有焊接凸起、不平整的机架面上，否则锁紧安装螺丝时会导致壳体变形，卡滞内部的转轴传动结构，出现触发不灵敏或者无法复位的问题。从建模细节来看，这个结构把所有的装配细节都做了还原，包括壳体上的固定螺丝、摆杆的调节长槽、

　　滚轮的包胶层、内部转轴的限位台阶，不管是做设备的虚拟调试、安装干涉检查，还是做备件的测绘仿制，都能直接提取相关的尺寸参考，不需要再反复测绘实物。在输送线的工位挡停场景里，这类限位开关可以用来检测工装板的到位位置，给挡停气缸、顶升机构提供到位信号；在机床的轴进给场景里，它可以作为硬限位的最后一道保护，当伺服电机的原点开关失效、轴超程运动时，触碰到这个限位开关就会直接切断轴的运动动力，避免轴撞到机床的机械结构造成导轨、丝杠损坏；在起重设备的行走机构里，它可以装在轨道的两端，检测行车的行走位置，防止行车冲出轨道引发安全事故。和直动式的限位开关相比，这种摆杆滚轮式的结构触发行程更长，允许撞块有一定的位置偏差，不需要撞块精准对准触发头，安装调试的容错率更高，对于现场安装精度不高的场景更友好。设计的时候特意把摆杆的受力点做了加强，摆杆和转轴连接的位置做了加厚处理，长期承受侧向冲击的时候不会出现摆杆断裂的问题，滚轮的转轴采用了铆接结构，不会因为长期滚动出现转轴松脱的情况。
