同步带张紧器内置螺旋弹簧应力分析结构

　　在带传动系统的实际运维与设计环节中，张紧装置的性能直接决定了传动副的使用寿命与运行稳定性，其中内置螺旋弹簧的张紧器是中小功率同步带传动场景里应用最广泛的自适应张紧结构，这类弹簧的应力分布特性，是整个张紧器设计过程中最核心的校核环节。很多刚接触传动设计的工程师容易忽略弹簧的应力集中问题，往往只按照标准选型手册选取额定刚度匹配的弹簧，直接装入张紧器壳体内就完成设计，实际装机运行后短则三五个月，长则一年左右就会出现弹簧断裂、张紧力衰减的问题，轻则导致同步带跳齿、传动精度丢失，重则造成带齿断裂、传动链路卡死，引发整套设备的非计划停机。这类内置螺旋弹簧的安装边界完全受张紧器壳体的型腔尺寸约束，弹簧的外径必须与壳体内腔保留0.8-1.

　　2mm的径向间隙，既不能间隙过大导致弹簧压缩过程中出现偏摆蹭壁，也不能间隙过小导致弹簧外径公差叠加后出现卡滞，无法顺畅输出轴向张紧力；弹簧的内径则需要和张紧器内部的导向柱保留0.3-0.5mm的配合间隙，导向柱的长度要覆盖弹簧最大压缩量的1.2倍行程，避免弹簧在反复压缩过程中出现失稳弯折。从功能特性来看，这类弹簧承担的是动态变载荷作用，同步带运行过程中会随着带轮的多边形效应产生周期性的张力波动，弹簧需要在预设的压缩行程内快速响应张力变化，始终保持对同步带的恒定压紧力，既不能刚度过大导致带面承受过大的附加载荷，加剧带齿与轮齿的磨损，也不能刚度过小导致张紧力不足，出现带面打滑、跳齿的问题。设计这类弹簧的时候，

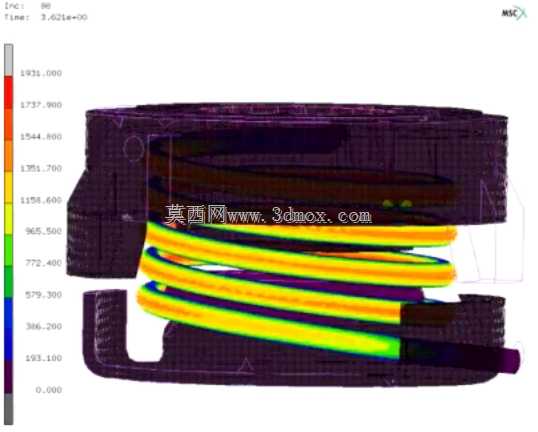

　　不能只参考静态压缩的应力数据，必须结合实际运行的载荷谱做动态应力校核，尤其是弹簧两端的支撑圈与有效圈衔接的位置，以及弹簧表面存在加工缺陷的位置，都是应力集中的高发区域，从应力云图的分布特征就能看出，弹簧在额定压缩行程下，最大应力出现在有效圈的内侧受挤压位置，沿着簧丝的截面从内侧到外侧应力呈现梯度递减的趋势，两端支撑圈因为并紧处理，应力水平明显低于中间的有效工作圈。在实际建模过程中，需要先根据张紧器的安装空间确定弹簧的自由高度、有效圈数、簧丝直径、中径这些基础参数，再按照弹簧的实际工作行程模拟压缩装配过程，不能直接把弹簧简化成理想的线弹性元件，要考虑簧丝之间的接触摩擦、支撑圈与壳体端面的接触约束，

　　这样计算出来的应力分布才会和实际运行状态匹配。很多设计人员在做弹簧仿真的时候，会直接给弹簧施加固定的轴向位移约束，忽略了张紧器摆臂的转动弧度对弹簧施力方向的影响，实际上张紧器的张紧轮是绕固定销轴做小角度摆动的，弹簧对张紧臂的作用力方向会随着摆臂的角度变化出现微小的偏移，这个偏移量虽然不大，但会导致弹簧的受力并非纯轴向压缩，会附带一定的径向分力，这也是很多弹簧实际使用寿命比理论计算值短的重要原因。针对这类应用场景的弹簧，在完成基础的参数设计后，还要对应力集中的位置做结构优化，比如在支撑圈与有效圈的衔接位置做平滑过渡，避免簧丝出现急剧的曲率变化，同时要严格控制弹簧的喷丸处理工艺，在簧丝表面引入残余压应力，抵消部分工作过程中产生的拉应力，提升弹簧的疲劳寿命。另外还要考虑弹簧的工作环境温度，如果张紧器安装在靠近发动机、加热组件这类热源附近，还要校核弹簧材料在高温下的刚度衰减率，避免温度升高后弹簧张紧力下降，导致传动系统失效。在安装尺寸的匹配上，弹簧的最大压缩量要预留15%以上的余量，也就是说当张紧轮摆动到最大极限位置的时候，弹簧的并圈长度要比此时的压缩长度短2mm以上，防止弹簧被压并后出现塑性变形，永久丧失弹性。
