手持式便携吸尘器曲面壳体结构造型

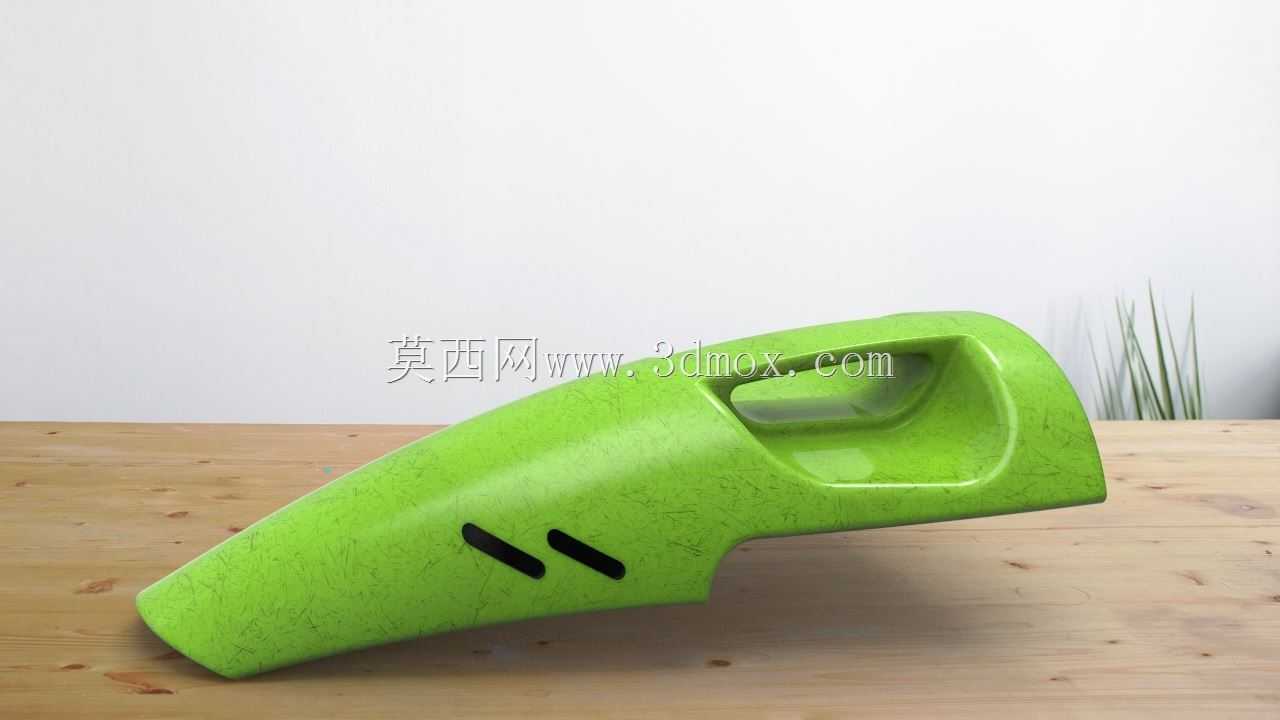

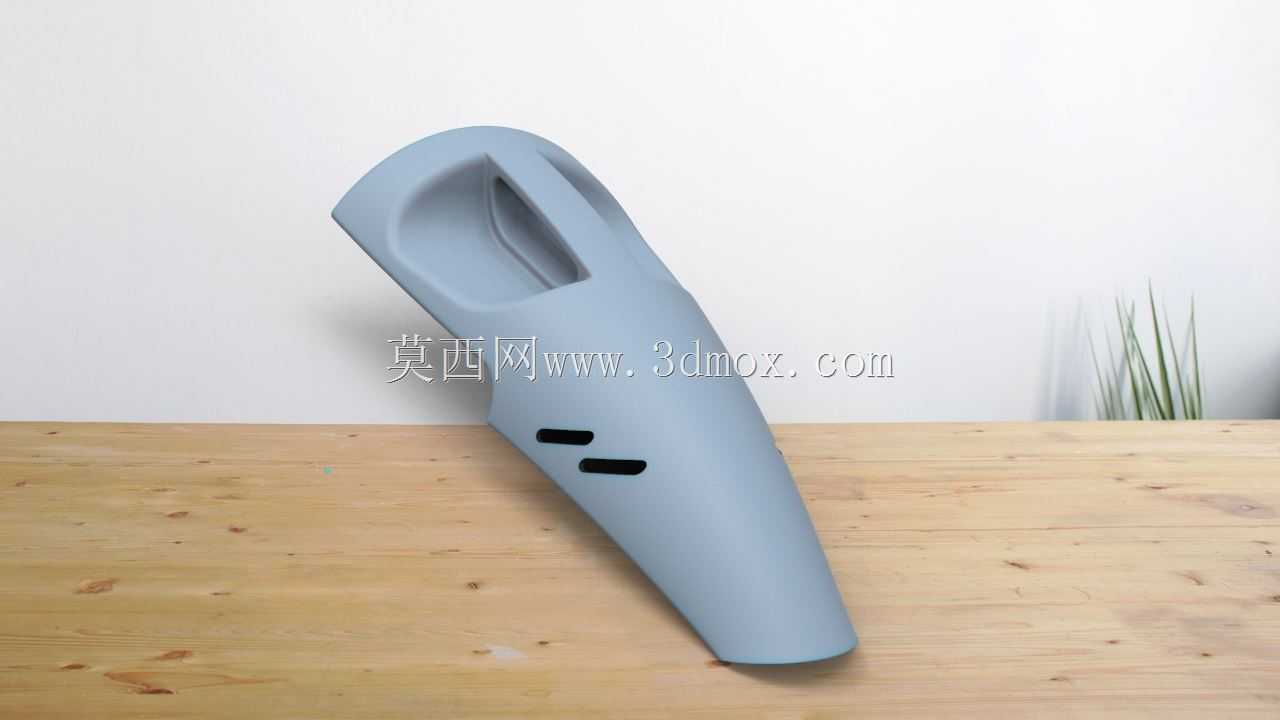

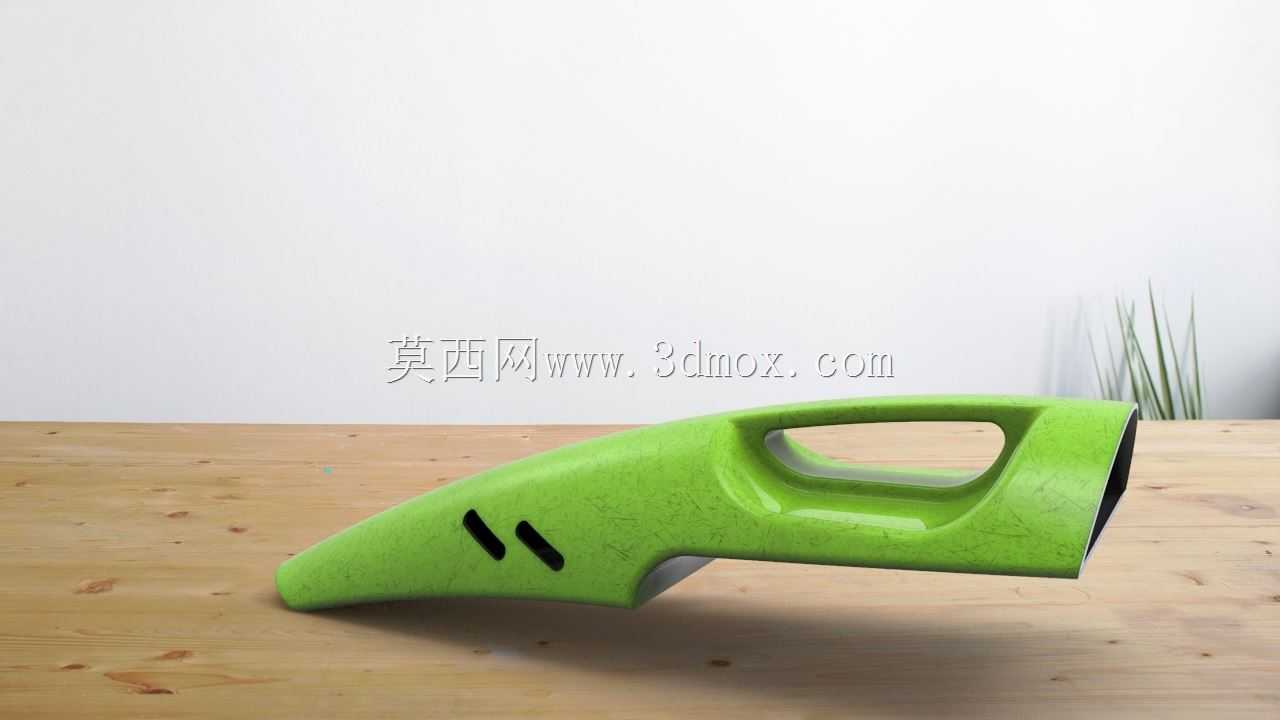

　　该造型围绕小型干式清洁设备的手持作业需求展开，壳体采用长锥形流线轮廓，前端收窄形成吸嘴过渡段，后端整合握持区域与内部器件容纳空间，整体形态兼顾气流导向、操作握持与外观包覆。在家庭桌面碎屑清理、车内座椅缝隙除尘、工作台面切屑清扫等场景中，这类便携设备需要单手握持完成贴近平面、伸入窄缝、沿边角移动等动作，因此外壳不能只追求视觉曲面，还要把重心位置、手指避让区、手腕扭转角度和吸口贴地姿态一起纳入造型约束。

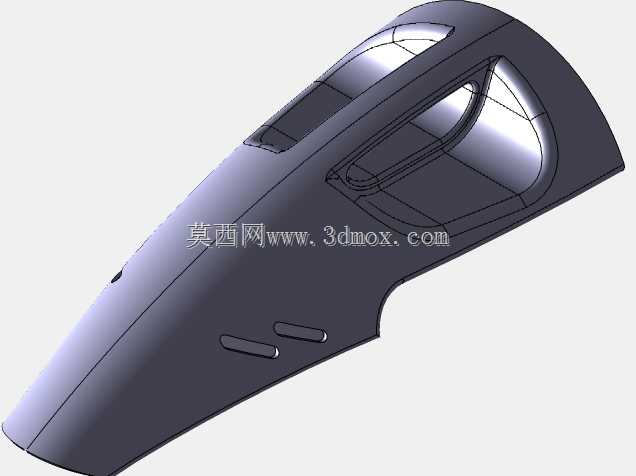

　　壳体上表面的内凹区域构成主要握把边界，拇指与其余四指可沿凹陷两侧自然包覆，掌根落在后部较宽的支撑面上。前端逐渐压低的轮廓使吸口能够接近桌面或地板，减少操作者下压手腕的幅度；侧面两条斜向开槽对应电机散热与排风路径，开槽方向顺着壳体长度布置，可避免排风直吹手部，也为内部风道隔板预留对位特征。曲面过渡处采用连续大圆角处理，既减少塑料外壳在脱模后的应力集中，也让握持边缘没有明显硌手棱线。

　　从结构分层看，外壳需要同时包裹吸尘风机、过滤腔、电池或供电模块以及开关安装位。前部锥段对应尘气进入通道，截面由吸口处的扁宽形态逐步过渡到中部腔体，便于气流减速并让粗颗粒落入集尘区域；中部隆起位置可布置过滤元件与电机支座，后部握把内部则留给电池仓和走线空间。建模时需要把左右壳分模线、筋板连接柱、螺丝柱沉台、滤网抽拉口和开关开孔同步考虑，否则外观曲面完成后再反推内部结构，容易出现壁厚突变、装配柱悬空或风道被握把空腔截断等问题。

　　安装边界方面，外形应控制在单臂手持设备的常见尺寸范围内，长度方向覆盖吸嘴到电机尾端，宽度以手掌能够稳定环握为限，高度则需保证内部风机直径与过滤腔容量。壳体下部靠近吸嘴的平面决定贴地角度，设计时应让吸口唇边与支撑面保持小间隙，前端不能因壳体弧度过高而损失吸力。握把内圈需留出手指厚度和手套操作余量，凹陷深度不能过深，以免不同手型用户出现指节干涉。尾部排风区与充电、开关等外部接口之间要保留安全间距，散热槽也应避开雨水或清洁液可能直接冲入的方向。

　　曲面构建的重点在于多截面连续性与功能特征的协调。主侧面可由前端吸嘴轮廓、中部腔体最大截面和后部握把截面串联生成，上盖曲面再依据掌托高度与拇指导向线调整。开槽、按钮孔和底盖边界不应破坏主曲面的光顺关系，边缘需保留拔模斜度与圆角半径。对于后续手板验证，可先检查壳体在水平放置、倾斜吸尘和竖直提握三种姿态下的重心变化，再核对内部电机、电池与过滤件的拆装路径，使外观造型能够直接服务于整机装配和实际清洁动作。
