铁路车辆配套进水口格栅结构设计

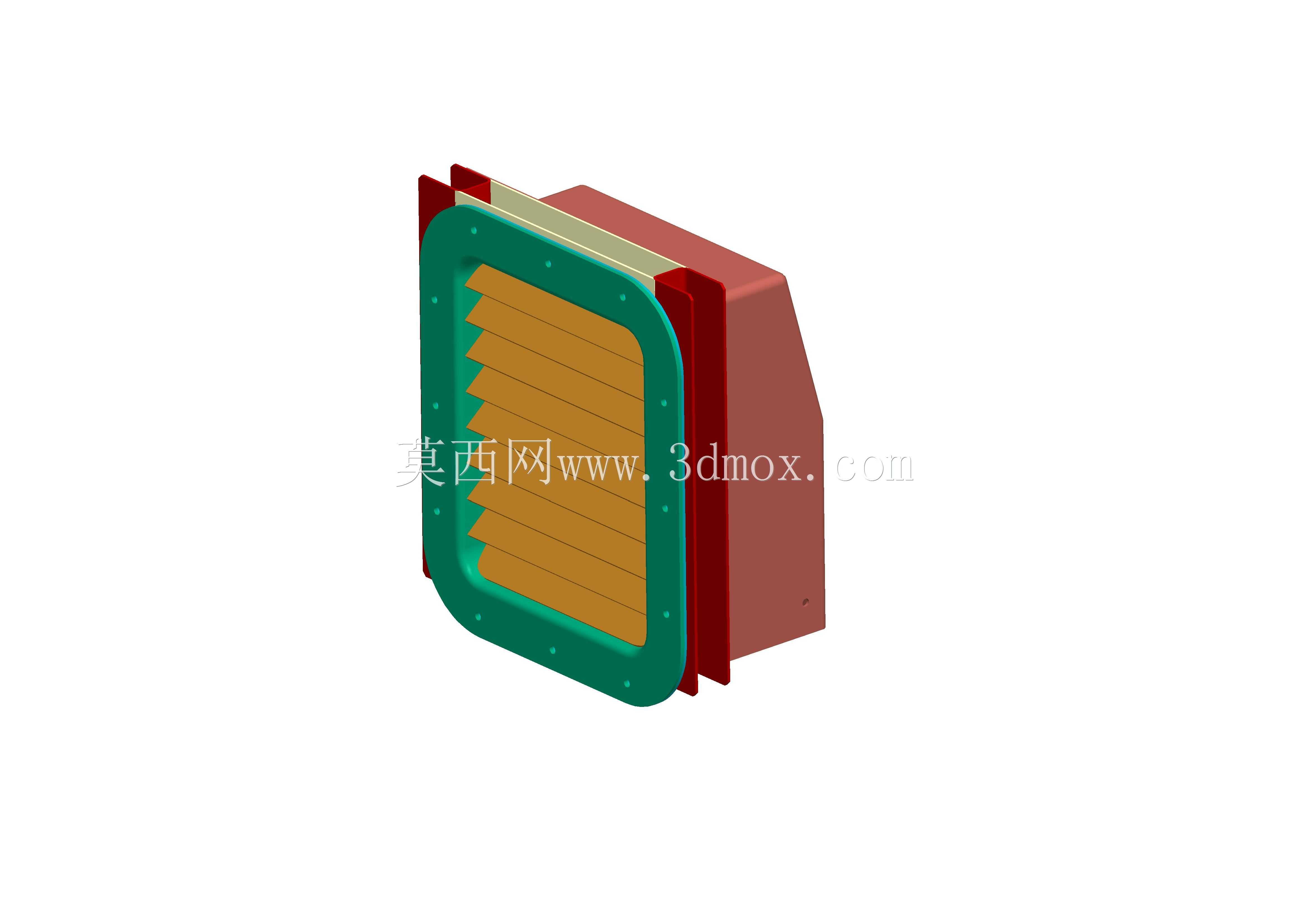

　　在铁路车辆给排水系统的设计环节中，进水口格栅是容易被忽略但直接影响系统运行可靠性的部件，不少早期运维记录里都出现过因进水格栅设计缺陷，导致线路上的落叶、碎石、轨边杂物被吸入供水系统，堵塞管路、损坏泵体的故障，甚至在冬季运行时，格栅卡滞积冰还会造成进水流量不足，影响车厢供水稳定性。这款格栅的结构设计完全围绕铁路车辆的运行工况展开，首先考虑到车辆运行时的持续振动、轨边飞石冲击以及不同地域的温差变化，整体采用框体加栅条的组合式结构，外层安装边框做了加厚处理，一圈均匀布置的安装孔位匹配车体进水口的预埋螺栓点位，安装时不需要额外在车体上扩孔或者焊接，直接通过紧固件压合密封胶条就能完成固定，密封面的平整度公差控制在0.2mm以内，

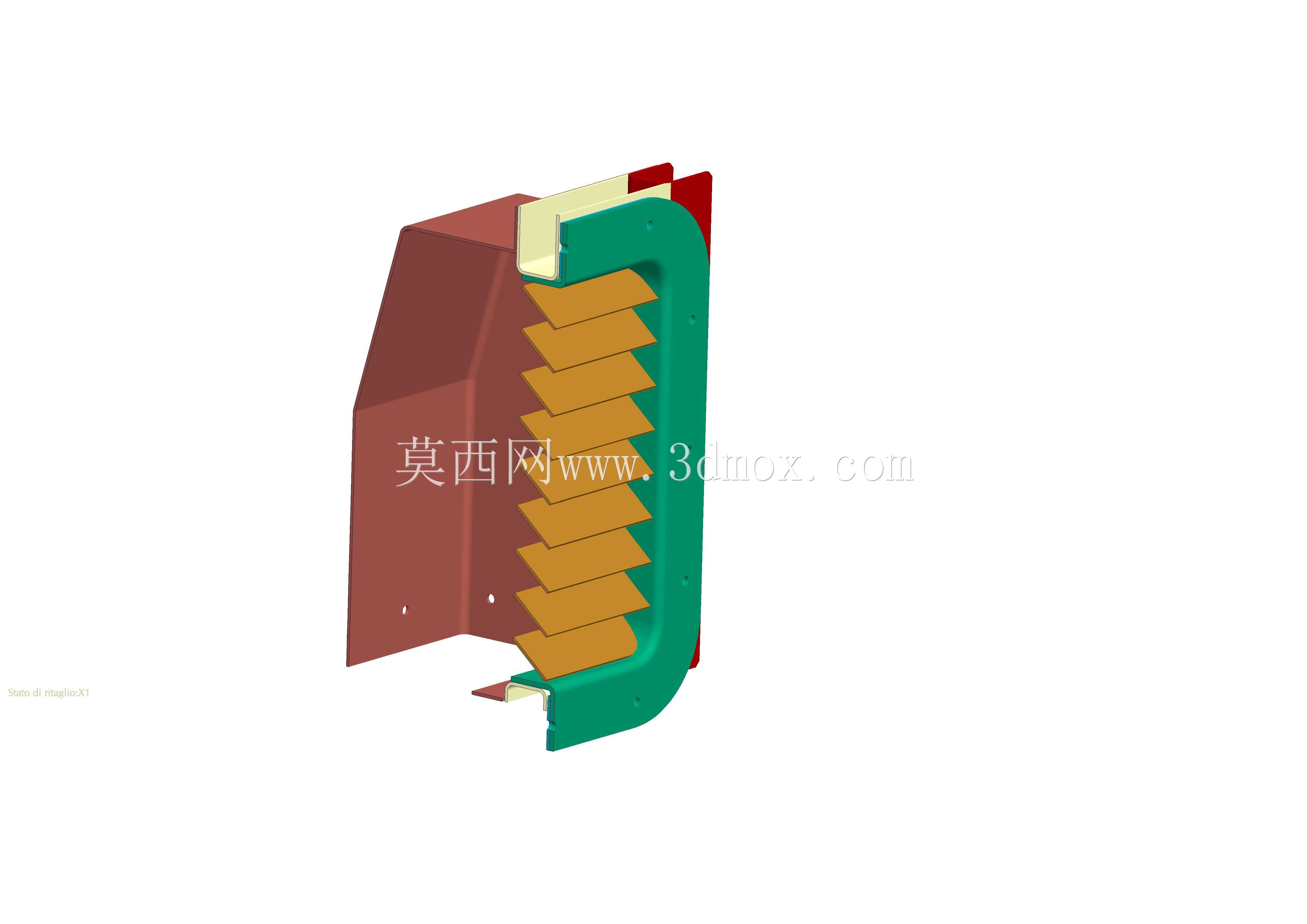

　　避免车辆运行中出现渗水、漏风的问题。栅条部分采用倾斜排布的结构，不是常见的垂直直栅设计，倾斜角度经过流体仿真验证，既能保证进水通流面积满足最大供水流量要求，又能让大体积的杂物在水流冲击和车辆振动下自然滑落，不会卡在栅条缝隙里造成堵塞；栅条之间的间隙尺寸经过反复校核，既可以拦截直径5mm以上的固体杂物，又不会因为间隙过小造成进水阻力过大，在高海拔或者低温环境下，即使栅条表面有薄冰附着，剩余的通流面积也能满足系统最小进水需求。从安装边界来看，这款格栅的整体外轮廓适配铁路客车、工程轨道车的标准进水口安装尺寸，嵌入车体安装位后，突出车体表面的高度控制在合理范围，不会超出车辆限界要求，避免运行中与轨边设备发生刮碰；

　　背部的导流腔体做了缓坡过渡设计，进水后不会形成局部涡流，减少水流噪声和压力损失，同时腔体内部预留了滤网安装槽位，后期如果需要提升过滤等级，可以直接加装细滤网，不需要改动格栅主体结构。设计过程中还充分考虑了运维便利性，格栅的外层框体和内部栅条组件采用可拆分结构，日常检修时不需要把整个格栅从车体上拆下来，只需要松开侧边的固定卡扣，就能取出栅条组件进行清理，整个操作过程不需要专用工具，单人在车外就能完成，大幅降低了运维的时间成本。另外针对铁路车辆运行中可能遇到的腐蚀问题，所有外露部件的材质选型都考虑了耐候性，接触水的表面做了防腐处理，能够适应不同地区的水质和气候条件，不会因为长期浸泡或者紫外线照射出现锈蚀、脆化的问题；

　　边框与车体接触的位置设计了密封胶条的安装槽，胶条采用耐老化的弹性材质，压缩量控制在合理区间，既能保证密封效果，又不会因为长期压缩出现永久变形导致密封失效。在结构强度校核阶段，针对轨边飞石冲击的工况做了仿真验证，栅条和边框的强度能够承受常见粒径碎石的高速冲击，不会出现变形、断裂的情况；同时考虑到车辆清洗时的高压水枪冲击，格栅的整体连接强度也满足高压冲洗的要求，不会因为外部水压冲击出现松动或者脱落。
