编码器安装用间隔棒结构设计

　　在工业传动与检测场景中，编码器作为转速、位置反馈的核心检测元件，其安装精度直接决定了整套运动控制系统的反馈准确性，而间隔棒正是编码器安装环节中保障装配同轴度、预留合理安装间隙的关键配套零件。这类零件常被应用于伺服电机尾部编码器装配、数控机床主轴位置检测安装、自动化输送线辊筒转速反馈组件安装等场景，看似结构简单，却直接影响编码器的检测精度与使用寿命。

　　从实际功能来看，该间隔棒首先承担安装间隙的精准控制作用，编码器的码盘与读头之间需要严格控制轴向间隙，间隙过大容易出现信号丢步、检测分辨率下降的问题，间隙过小则可能在设备运行产生轴向窜动时，造成码盘与读头的剐蹭损坏，间隔棒的厚度公差直接决定了这一间隙的控制精度。其次，间隔棒还承担同轴定位的作用，其内孔与编码器转轴、安装座止口的配合公差需要严格匹配，避免安装后编码器出现偏心，导致运行过程中码盘径向跳动超差，引发检测信号波动。此外，间隔棒还能起到一定的隔振作用，在设备运行产生机械振动时，合适材质与结构的间隔棒可以缓冲部分振动传递，降低振动对编码器检测精度的干扰。

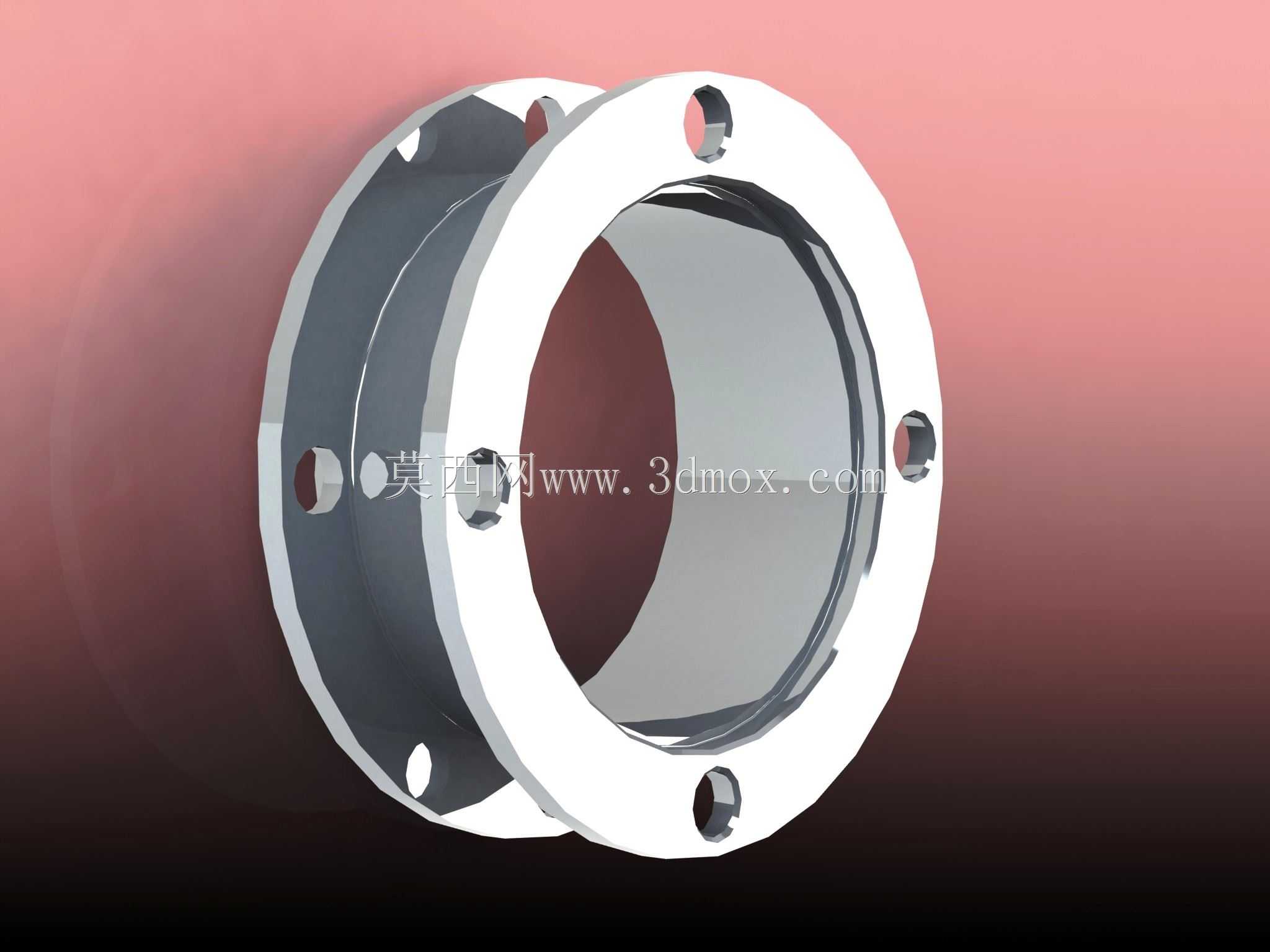

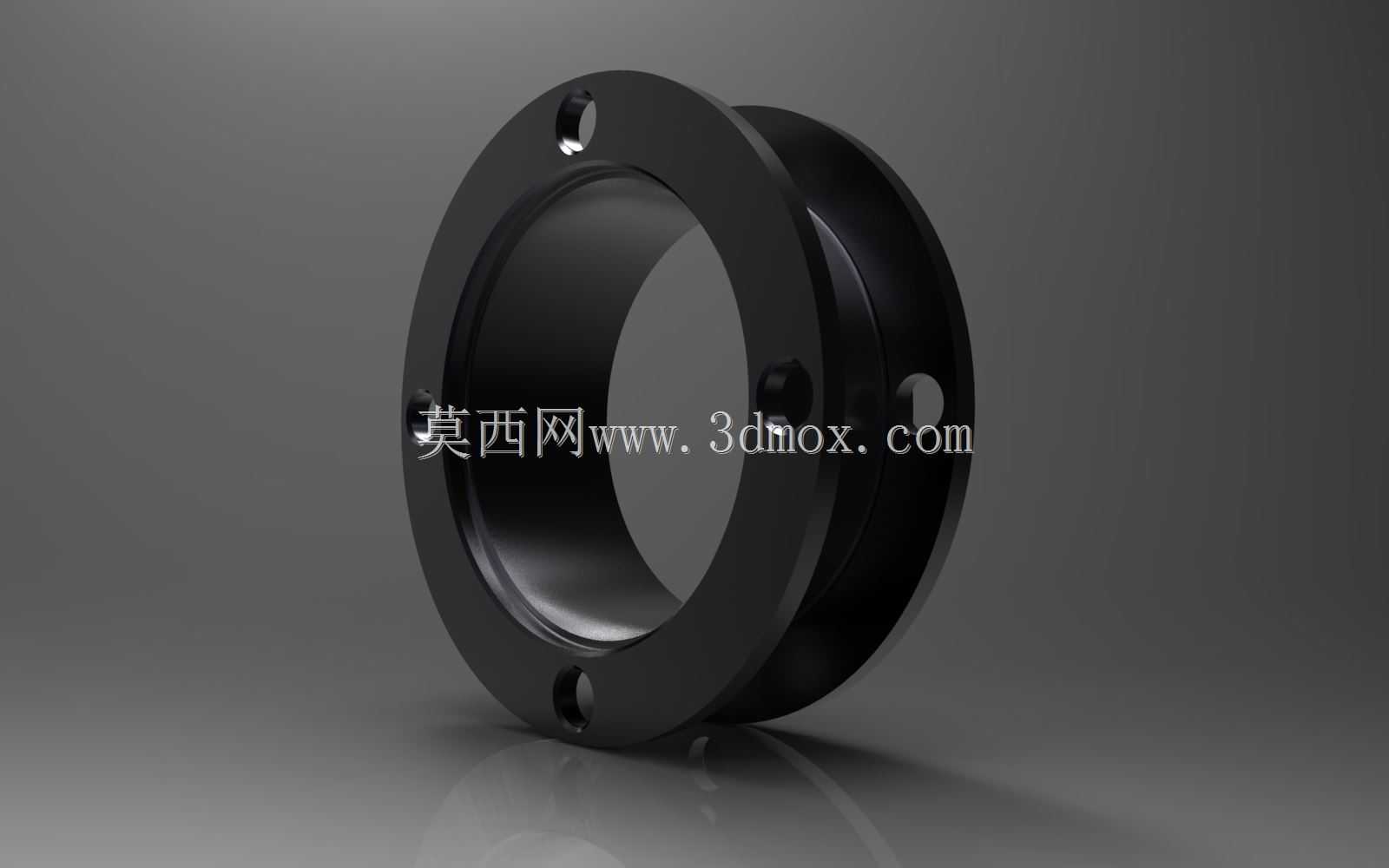

　　在设计思路上，这类间隔棒首先需要匹配对应型号编码器的安装尺寸，先确认编码器安装法兰的止口直径、转轴直径、安装孔位分布，再确定间隔棒的内外径尺寸：内孔需要与转轴或者安装定位止口采用小间隙配合，既保证装配时可以顺利套入，又不会出现过大的径向窜动；外径则需要避开编码器的安装固定孔位，同时保证与安装座的接触面有足够的承压面积，避免锁紧安装螺丝时零件出现压溃变形。厚度尺寸的确定需要结合编码器的轴向安装尺寸、安装座的沉台深度、锁紧后弹性垫片的压缩量综合计算，保证装配完成后编码器的轴向位置处于设计要求的范围内。结构上通常采用等厚圆环结构，部分需要避让周边走线或者结构干涉的场景，会在圆环外侧加工避让缺口，同时在对应安装螺丝的位置预留过孔或者沉台，避免螺丝锁紧时与间隔棒产生干涉。

　　从安装边界来看，这类间隔棒的安装空间通常比较紧凑，大多位于编码器与设备安装座之间的狭小缝隙内，因此零件的外形尺寸不能超出安装法兰的覆盖范围，厚度公差通常需要控制在0.02mm以内，两端面的平行度要求也较高，避免安装后出现倾斜导致编码器安装偏斜。零件的材质选择通常根据应用场景确定，常规工业场景下采用45号钢表面发黑处理即可满足强度与防锈要求，在有防磁要求的场景下则会采用不锈钢或者铝合金材质，在需要轻量化的场景下铝合金材质的间隔棒应用更为广泛。装配时需要先将间隔棒套入定位止口，确认端面与安装座完全贴合，没有杂物垫起，再将编码器对准止口装入，最后对角均匀锁紧安装螺丝，避免锁紧力不均导致间隔棒倾斜，影响编码器的安装精度。

　　在实际设备维护中，这类间隔棒属于容易被忽略的小零件，很多现场维修人员在更换编码器时会随意采用普通垫片代替，往往会导致编码器安装间隙不对、同轴度超差，出现运行一段时间后编码器损坏或者检测不准的问题，因此针对特定安装场景设计的专用间隔棒，是保障编码器可靠运行的重要配套零件。
