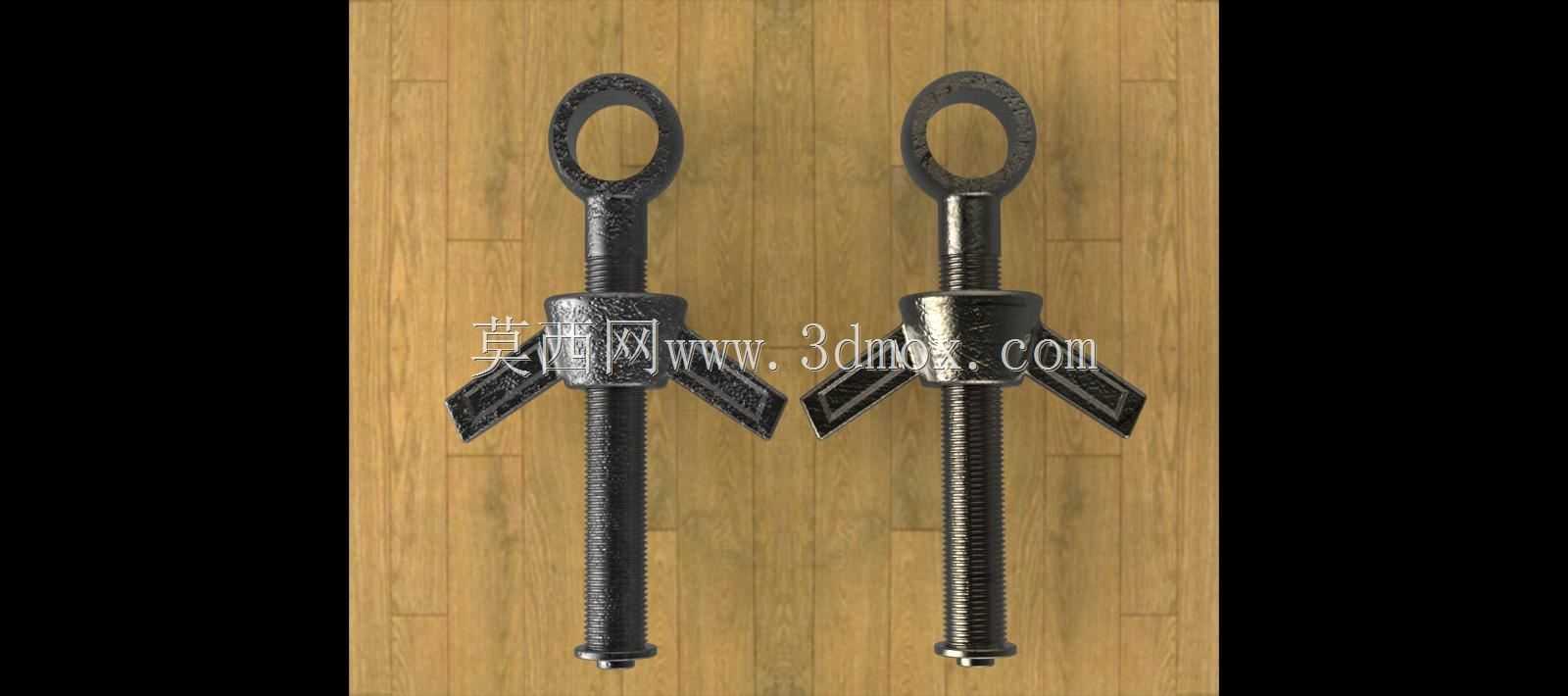

吊环活节螺栓配蝶形翼形锁紧螺母结构

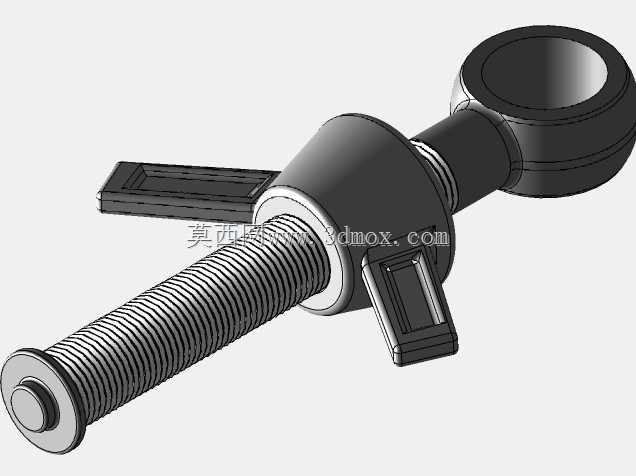

　　日常做设备工装、轻型吊装辅具、户外展架快拆结构的时候，经常会用到带吊环的螺栓搭配翼形螺母的组合，这类紧固件不需要额外工具就能完成锁紧与松脱，在需要频繁拆装、临时固定的场景里适配性极强。做这个结构的三维建模时，首先要考虑实际使用中的受力边界：吊环部分的内孔直径要匹配常用的卸扣、挂点尺寸，环体的截面直径不能过细，否则受拉时容易出现应力集中断裂，建模时特意在环体与螺杆衔接的位置做了圆弧过渡，避免直角处的应力突变，这也是实际加工时锻造吊环螺栓的常规工艺处理方式。螺杆部分选用的是普通三角粗牙螺纹，这类螺纹自锁性足够应对常规的静载场景，不需要额外加防松垫圈就能满足多数临时固定的需求，螺纹的收尾段做了退刀槽处理，方便螺母能完全拧到螺杆根部，

　　不会出现卡滞。翼形螺母的两个蝶形侧翼是手拧操作的施力位置，建模时特意把侧翼的边缘做了圆角钝化，避免操作时划手，侧翼的张开角度参考了成年人拇指与食指的施力习惯，拧动时不需要太大的握力就能达到足够的锁紧力矩，针对不同的使用场景，翼形部分的厚度也做了适配：如果是用于经常拆装的展架、临时护栏，翼形厚度可以适当减薄来降低重量；如果是用于需要一定预紧力的工装固定，翼形部分要加厚，避免拧动时出现变形。这类组合件的安装边界很灵活，吊环端既可以穿入销轴作为铰接点使用，也可以直接挂在挂钩、挂点上作为吊点使用，螺杆穿过被连接件的通孔后，直接用手拧动翼形螺母就能完成固定，不需要扳手、螺丝刀这类工具，在高空作业、户外无工具的场景下优势非常明显。

　　实际选型使用时要注意，这类带吊环的螺栓不能用于大吨位的重载吊装，吊环部分的受力方向要尽量与螺杆轴线保持一致，不能侧向受力，否则环体容易出现变形甚至断裂；翼形螺母的锁紧力矩有限，不能用于有强振动、冲击载荷的永久固定场景，仅适合轻载、频繁拆装的临时固定或者辅助定位场景。建模过程中也还原了实际零件的工艺细节：螺杆表面的滚轧螺纹纹理、吊环部分的锻造圆角、翼形螺母与螺杆配合的内螺纹间隙，都按照实际五金件的公差做了预留，导入装配体时不会出现干涉问题，做运动仿真时也能模拟螺母拧动的真实行程，不管是做设备的装配演示，还是做工装的结构验证，都能直接调用。很多做小型非标设备的设计师容易忽略这类小紧固件的细节建模，往往用简化的圆柱代替螺纹、用直角代替工艺圆角，等到实际出加工图或者做装配干涉检查时就容易出现问题，这个模型把所有实际生产中会用到的工艺特征都做了还原，能直接用于工程图导出、装配干涉校验，也能作为标准件导入到不同的设备装配体中使用。
