GE波形金属支撑支架结构设计

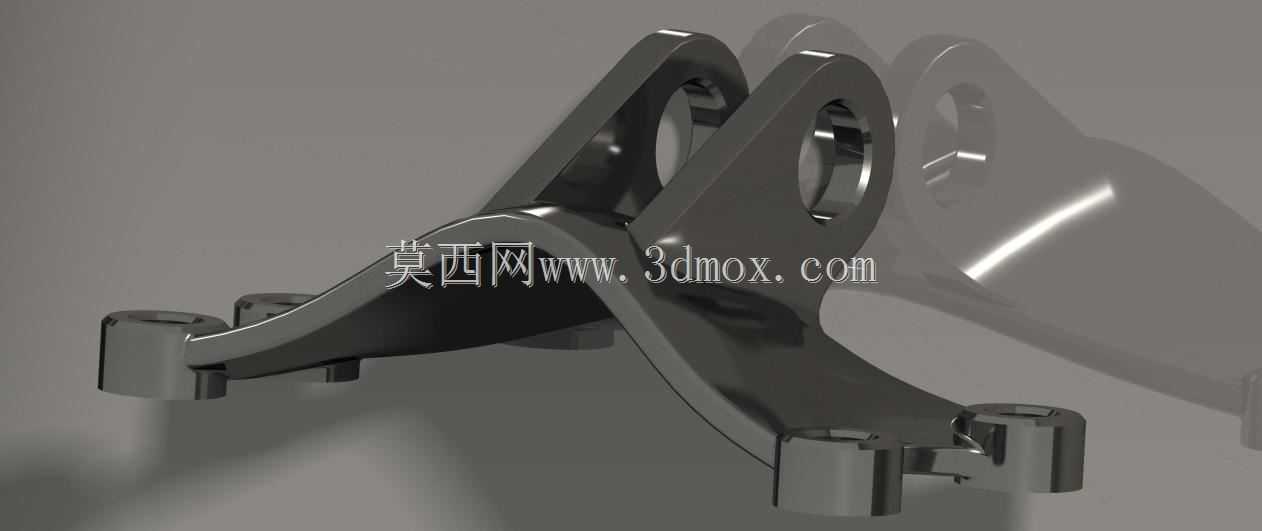

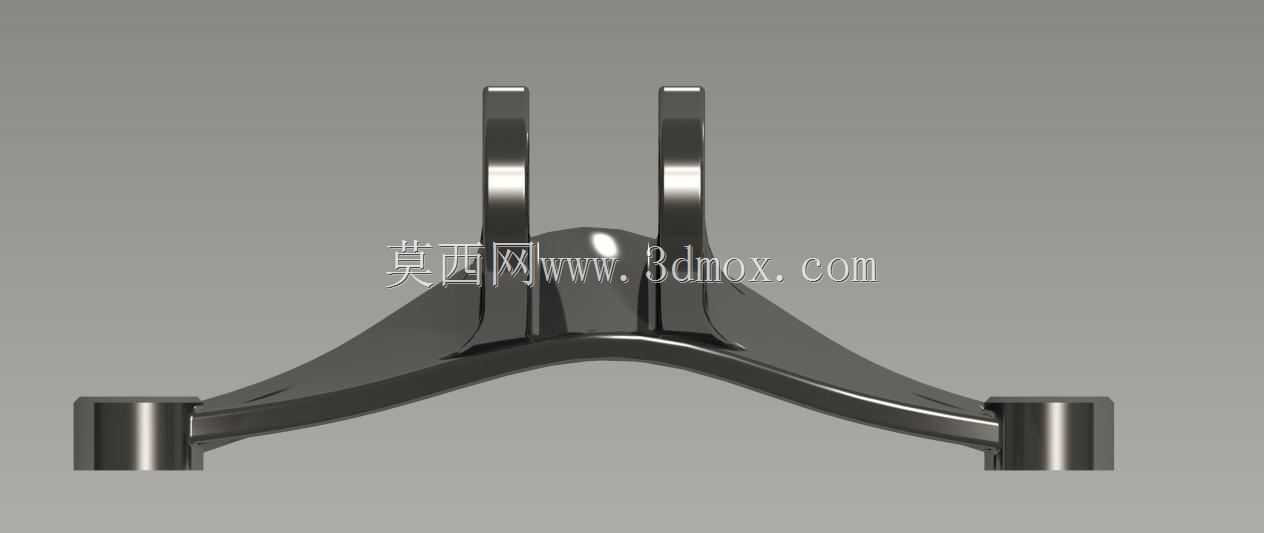

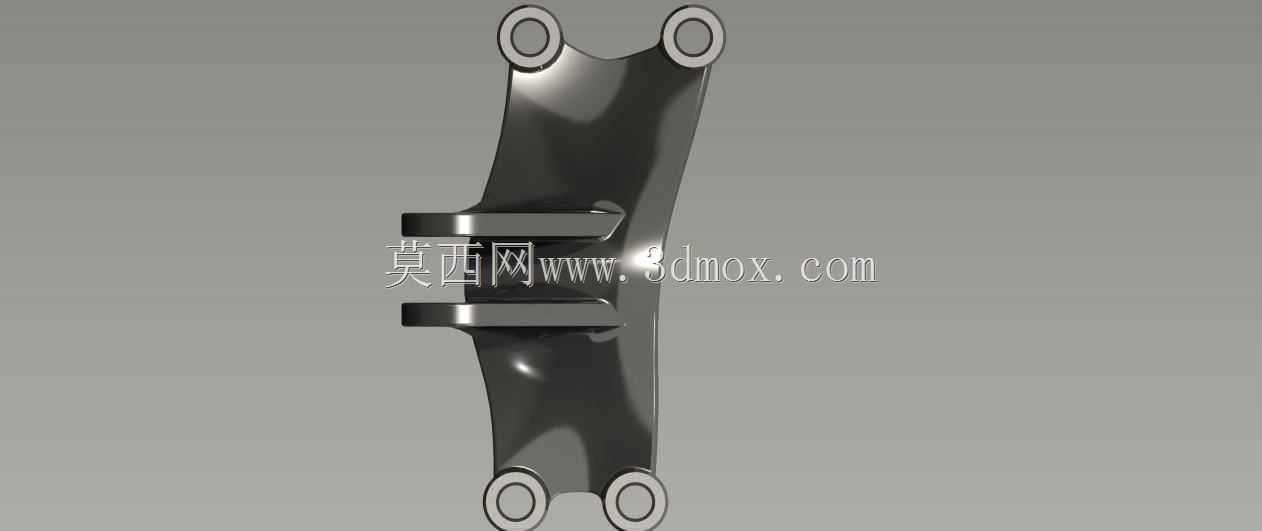

　　这款波形支撑支架在工业装配场景中，主要承担跨距间的载荷传递与部件定位功能，常见于动力传输链路、工业设备机架的辅助支撑点位，也可适配电气柜内部承重、输送线侧部导向组件的安装基座场景，区别于常规平直支架，其波形轮廓的设计核心是在有限安装空间内，兼顾垂直方向承重与横向抗形变能力，避免平直支架在长期交变载荷下出现的中部下挠问题。从结构功能来看，支架两端的圆柱凸台为核心安装定位基准，凸台内预留同轴安装孔位，可直接穿入螺栓或定位销完成与基座端的固定，安装时无需额外加工适配垫块，凸台的端面做了平面度公差约束，装配后可保证支架与安装面的贴合度，避免局部应力集中导致的连接松动。中部向上延伸的两个平行立臂为负载对接端，立臂的间距经过匹配性设计，

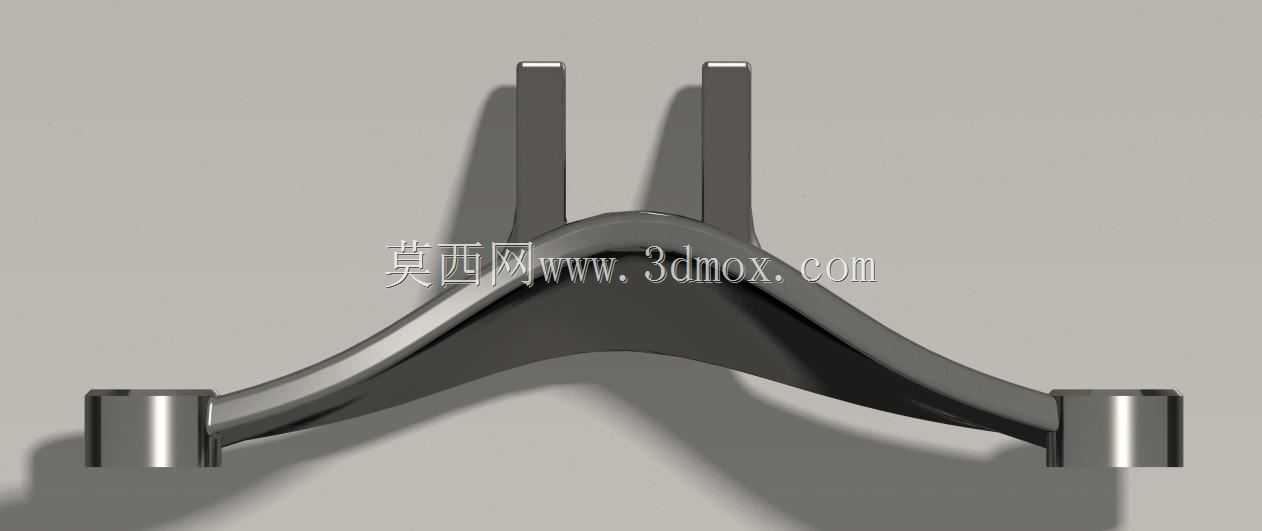

　　可直接卡入对应配套部件的卡槽内，立臂侧壁做了圆角过渡处理，既消除了加工过程中的应力集中隐患，也能在装配时减少对接面的刮擦损耗，立臂顶端的平面可作为负载承载面，承受垂直向下的静载荷与小幅横向交变载荷。设计思路上，这款支架没有采用常规等厚度板材冲压成型的方案，而是通过变截面的曲面过渡来优化应力分布，波形的弯曲弧度是结合载荷边界反复迭代确定的，当两端固定、中部承受载荷时，波形曲面可以将垂直方向的载荷分解为沿曲面切线方向的分力，降低局部截面的应力峰值，相比同重量的平直支架，其垂直方向的抗形变能力可提升四成左右，同时整体重量控制在较低区间，不会给安装基座带来额外的负重负担。从安装边界来看，支架两端凸台的中心距为核心安装尺寸，

　　选型时需要匹配安装基座上的预留孔位间距，凸台的外径尺寸决定了安装面的最小接触范围，若安装基座的接触面宽度小于凸台外径，会导致支撑面不足引发装配倾斜；立臂的高度决定了负载端的安装高度，可适配不同安装高度差的部件对接需求，立臂的厚度经过载荷校核，在额定载荷下不会出现侧向弯曲变形。实际应用中，这类支架常被用于替代传统的焊接式支撑结构，省去现场焊接、打磨的工序，直接通过螺栓连接即可完成装配，后期维护更换时也无需破坏周边结构，拆卸螺栓即可完成替换，大幅降低设备运维的时间成本。支架的整体轮廓做了圆滑过渡处理，没有尖锐棱角，既可以避免装配过程中划伤操作人员，也能减少应力集中导致的疲劳断裂风险，在长期受交变载荷的工况下，

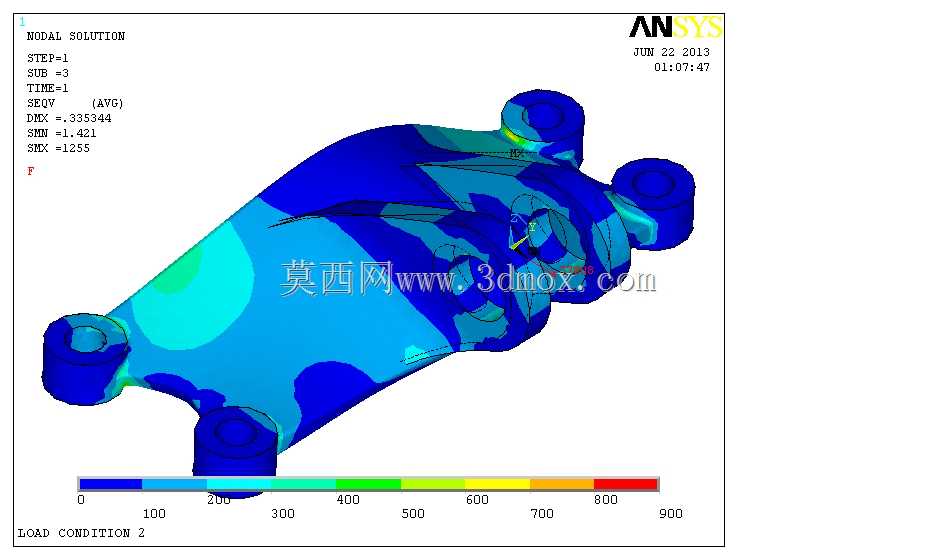

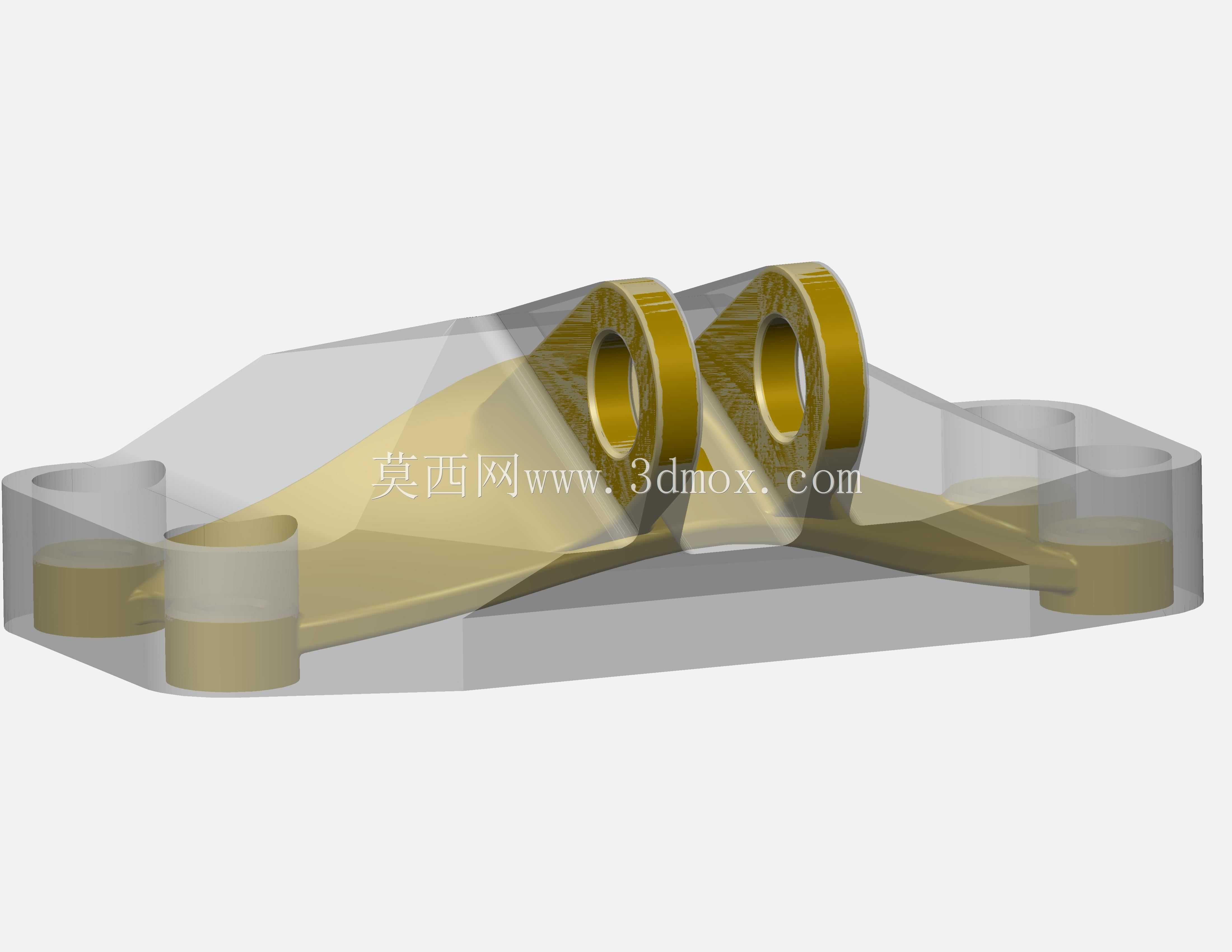

　　圆滑过渡的结构相比带直角棱边的结构，疲劳寿命可提升两倍以上。在结构细节处理上，支架的曲面过渡区域没有出现截面突变，所有壁厚保持均匀一致，不管是采用铸造还是机加工工艺成型，都能避免因壁厚不均导致的成型缺陷，若采用金属3D打印工艺制作，均匀壁厚也能减少打印过程中的翘曲变形问题，降低后处理的工作量。针对不同的工况需求，这款支架的材质可适配多种金属材料，常规工况下采用普通碳素结构钢即可满足强度要求，在有防腐需求的场景下可更换为不锈钢材质，在需要轻量化的场景下也可采用铝合金材质加工，不同材质下的结构强度可通过调整壁厚来适配，无需大幅修改整体外形轮廓。在载荷校核层面，支架的应力集中点位主要分布在波形曲面与两端凸台的过渡区域、立臂与主体曲面的衔接区域，设计时针对这两个区域做了局部加厚处理，在额定载荷下，这些区域的应力值远低于材料的屈服强度，可保证长期使用下的结构可靠性，即使出现短时过载，波形结构也能通过小幅弹性形变吸收部分冲击能量，避免出现脆性断裂的问题。
