手动压合式精密定位工装夹具结构

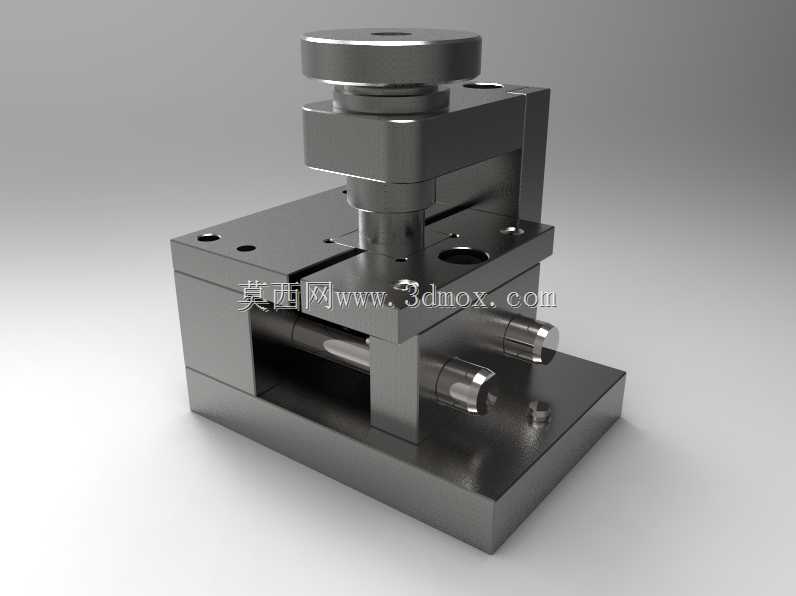

　　这款手动压合类工装主要面向小批量零部件压装、精密零件定位装夹场景，常见于五金零件修配、小型电子组件压接、教学实训实操、小批量试制线的工位作业环节，不需要外接气源或液压动力源，纯手动操作即可完成压合作业，对作业场地的配套要求极低，适合没有集中动力供给的维修工位、实训教室、临时试制区域使用。从结构布局来看，整体采用立式C型开式框架结构，底座为整块矩形金属加工件，作为整个工装的承载基础，底面预留安装固定孔位，可直接通过螺栓锁紧在工作台面，安装时需要保证底座平面与工作台面的平行度控制在0.02mm以内，避免压合过程中出现偏载导致零件压歪、工装受力变形的问题。上部的压头组件采用导柱导向结构，压头与上部旋转手轮通过螺杆传动连接，

　　转动手轮即可带动压头沿垂直方向做直线进给，导柱与导向孔的配合选用H7/h6间隙配合，既保证压头上下运动无卡滞，又能将压头的径向跳动控制在0.01mm范围内，保证压合位置的精度。中部的工件定位区域设置了可更换的定位块，针对不同外形的待压装零件，可以快速更换对应仿形定位块，不需要重新加工整个工装主体，大幅提升了工装的适配范围，定位块通过侧面的紧定螺钉锁紧在底座安装槽内，更换时仅需松开紧定螺钉即可完成拆装，单次更换时间不超过两分钟。两侧设置的横向定位销组件，主要用于带侧向定位需求的轴类、套类零件装夹，横向销同样采用导套导向结构，可根据零件的侧向定位孔位置调整伸出长度，适配不同长度规格的待加工零件，避免压合过程中零件出现侧向位移。

　　从设计思路上，这款工装优先考虑了操作的便捷性与结构的易维护性，所有运动副都设计了外露的注油孔，日常维护时仅需定期在导柱、螺杆、横向销的配合面涂抹润滑脂即可，不需要拆解整个工装；框架部分的受力位置做了加厚处理，C型开口的根部设置了加强筋结构，避免长期压合受力后框架出现开口变形，保证长期使用的精度保持性。压头的下端面设计为可拆卸式压头端盖，针对不同压合面的零件，可以更换平端面、凹弧面、带定位凸台的端盖，避免压合过程中压伤零件表面，同时保证压合力均匀分布在零件压合面上。安装边界方面，整体底座的长宽尺寸适配常规的工位工作台安装空间，不需要额外改造工作台面，上部手轮的操作高度符合人体工程学设计，操作人员站立作业时手臂自然抬起即可转动手轮，

　　长时间作业也不容易产生疲劳。实际使用过程中，这款工装可完成的作业包括小型轴承与轴的压装、塑料卡扣与壳体的压合、小尺寸五金零件的铆接、零件钻孔时的定位装夹等，压合力通过手轮的转动扭矩控制，操作人员可根据压合的手感控制进给量，避免压力过大压坏脆性零件，相比气动、液压压装设备，手动操作的反馈感更强，小批量试制时不容易出现零件压废的问题。结构上没有复杂的传动组件，加工难度低，所有零件都可以通过常规的铣削、车削、钻削工序完成加工，不需要特殊的加工设备，制造成本低，适合小型加工厂、实训教学场景自行加工制作。工装的所有棱角位置都做了倒角处理，避免操作过程中划伤操作人员，运动部件的行程位置设置了限位挡块，压头下行到极限位置时会被挡块限位，避免导柱超出行程脱出导向孔，提升操作的安全性。
