液压滤清器半剖结构三维设计作品

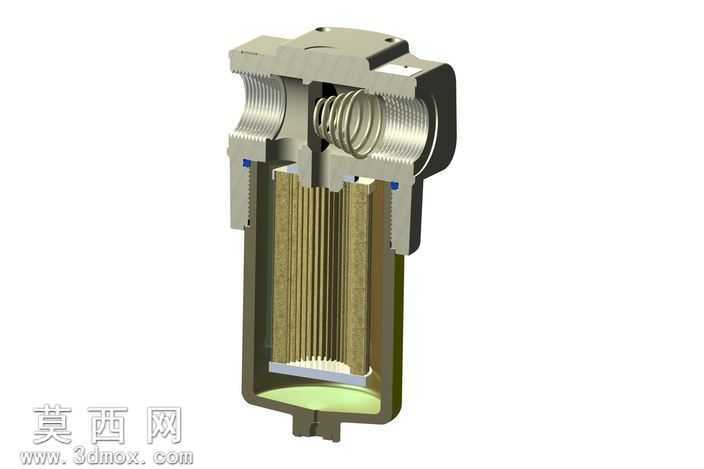

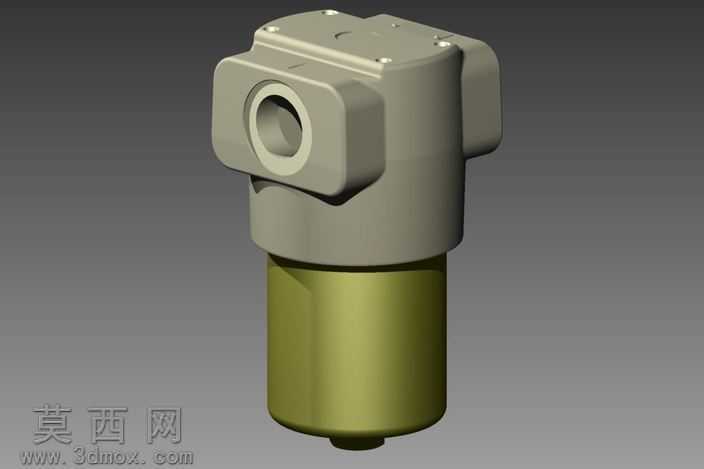

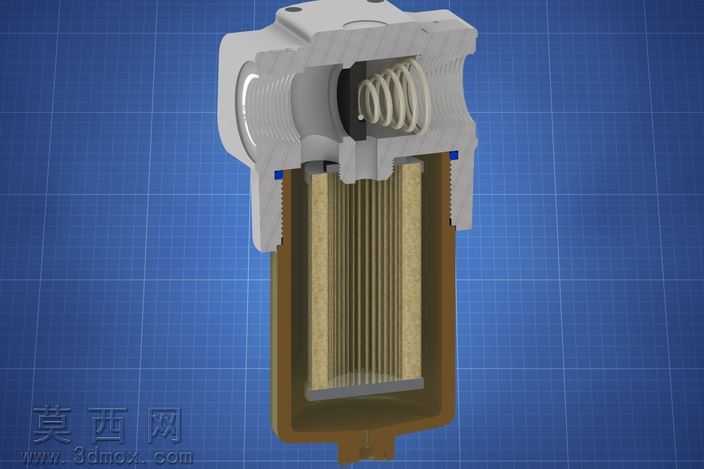

本作品为液压滤清器的三维结构设计，采用半剖视的呈现方式，完整还原了液压滤清器的内外全部构造细节，建模过程严格遵循液压元件的实际装配逻辑与尺寸规范。建模阶段先完成外部壳体的轮廓构建，上部阀座部分设计有标准的流体进出接口与安装定位结构，壳体的连接螺纹、密封卡槽、卡扣定位结构均按照实际加工精度还原，保证各部件的装配干涉量控制在合理范围内。内部结构部分，精准还原了顶部的弹簧压紧机构，弹簧的螺距、线径、自由长度均匹配液压滤清器的实际工作压紧需求，确保滤芯在工作状态下始终保持稳定定位，不会因液压油的冲击出现移位。中部的过滤滤芯部分，细致还原了褶皱式滤材的层叠结构，滤材的支撑骨架、端盖密封结构都做了精细化建模，能够清晰展示油液透过滤材完成杂质过滤的路径。下部的储污壳体采用半透明质感的材质渲染，能够直观展示壳体内部的容污空间与滤芯的安装位置，不同部件采用差异化的材质表现：金属壳体部分赋予哑光铸铝材质，还原压铸铝合金的细腻磨砂质感；弹簧与内部金属支撑件赋予亮面金属材质，体现金属加工件的光洁度；滤材部分赋予纤维质感的黄褐色材质，还原纸质复合滤材的真实纹理；密封件部分赋予深蓝色橡胶材质，清晰标识密封结构的安装位置。设计过程中充分考虑液压滤清器的实际工作原理，在结构建模时预留了旁通阀的安装位置，还原了滤清器在压差过大时的旁通通路结构，整体模型装配关系清晰，各部件可独立拆分用于装配演示，半剖的展示形式能够让观看者快速理解液压滤清器的过滤逻辑、密封逻辑与部件组成，无需拆解实体设备即可掌握该元件的内部构造，可用于液压系统教学、元件选型展示、装配培训等场景，建模过程中对细小结构如密封槽的倒角、螺纹的牙型、滤材的褶皱密度都做了精细化处理，保证模型的细节还原度符合工业级展示要求。
