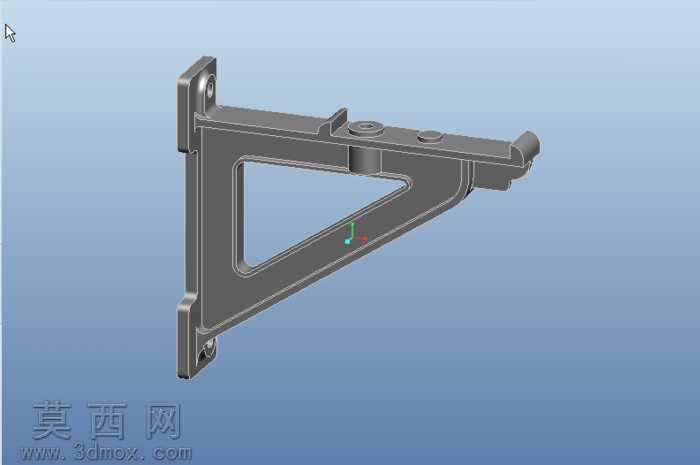

壁挂式三角加强承重支撑墙支架

本款墙支架采用三维参数化建模方式完成整体结构设计，建模过程中先以基准平面定位墙面安装位与外伸承载端的空间位置，通过拉伸、切除命令构建支架的主体轮廓，针对三角加强区域采用薄壁特征控制整体壁厚，在保证结构强度的同时尽可能降低构件自重。建模阶段对安装孔位做了精准定位，墙面侧的上下安装凸台预留了标准紧固件安装空间，外伸承载端设置了多组定位凸点与安装孔位，可适配不同规格的外置承载部件安装需求。支架整体采用三角稳定结构设计，主支撑臂与斜向加强筋形成闭合受力三角区，可将外伸端的承载载荷均匀传导至墙面安装面，有效避免悬臂结构易出现的弯折变形问题，边角位置全部做了圆角过渡处理，既消除应力集中隐患，也提升了构件外观的流畅度。材质设计阶段为支架赋予哑光金属材质，模拟铸钢或高强度铝合金的表面质感，渲染时调整材质粗糙度与反光参数，还原金属构件的真实肌理，同时对安装孔、加强筋、凸台等细节位置做光影强化，清晰呈现各结构的衔接关系。设计过程中充分考虑壁挂支架的实际使用场景，对受力集中的斜筋与主臂衔接位置做了加厚处理，安装凸台做了凸起加强设计，避免安装时紧固件压损支架主体，整体结构无冗余设计，各部分结构均服务于承重与安装功能，可满足墙面挂载设备、置物平台等多种场景的支撑需求，建模完成后通过干涉检查确认各结构无冲突，安装孔位同轴度、平面度均符合五金构件的加工精度要求，可直接用于后续的加工生产或装配模拟。
